求“双丝”刹车灯的控制原理（图）？

1180 22

[1 楼] carac [泡菜] 18-7-26 21:43 图示乃是我家破车的车灯布局简图，下面我先按图示序号一一注解： A1-----左(后)刹车灯,同时“兼职”后位灯 B1-----专职的左后位灯(也有叫左后示宽灯/示廓灯/小灯(当然，示廓灯和示宽灯实际上是有区别的，但是对小车而言可以混为一谈)，甚至好多车型和所谓驻车灯是同一个组合），对于我的破车而言，我认为A和B是一个“刹车灯+后位灯”的组合，至今我也不确定官方到底把哪个定义为哪个 C1-----左后雾灯 D1-----左后倒车灯 E1-----一灯两用，左后转向灯/左后双跳灯 A2、B2、C2、D2、E2与上述A1~E1分别对称，不再赘述好了，基本情况说明完毕，可能有解释和理解上的偏差，欢迎指正（我知道大家的车基本上都是集成化的灯具总成了，我这种老土传统的布局让大家见笑了）接下来讨论几个问题 1.上文也讲到过，我车的A和B应该是一个组合，当开启位灯，AB两个灯泡同时亮起，以组合的姿态“示廓”；当刹车时，在AB同亮的基础上，A还会高亮也就是说，我这款车的刹车灯采用的是典型的双丝灯泡（如图中圈起来所示）：细丝示宽，粗丝高亮那么想问下， 1.1 目前市场上仍旧采用这种老土低廉的刹车灯方案的车型比例有多少？ 1.2 像我车这种布局，A和B到底怎么定义？A到底算单纯的刹车灯还是两用灯？B单独称为后示宽灯还是必须AB的组合才称为后示宽灯? 2. 接着上文继续讲讲我的“双丝”灯泡去年我的A2和B2同时不亮了，后屁股成了独眼龙，在更换了A2以后，一切恢复正常而就在刚才，又发现A1也出问题了：刹车时不能高亮！但能和B1一起继续当示宽灯用结合以上情况，谁能帮我解答下 2.1 A和B之间采用的是什么连接方式？串联？并联？还是单独控制？ 2.2 对于双丝灯泡A，是不是任何一根灯丝断掉，整个AB组合就断电？还是只要有一根丝没断，AB仍能导通？ 3.现在的情况是这样：手动模式开启示宽灯，A1B1都能亮、但踩刹车A1不能高亮；若不开示宽灯而直接踩刹车，则A1B1都不亮根据以上情况，是不是可以判断A1出问题了？应该是A1的粗丝断了吧？那么想请教下 3.1 如果是A1的细丝断了而粗丝没断，结果会怎么样？ 3.2 如果是A1的双丝都断了，结果又会怎么样？ 3.3 如果A1没断、B1断了，结果又会怎样？ 3.4 上文2中提到的去年右侧刹车灯的故障（A2B2不管什么情况都不亮），属于上述3.1~3.3的哪种故障情况？ 4.根据上文3中提到的故障现象，是不是可以判断出我这款刹车灯/位灯的控制方式？求专业人士给我科普下？最好画出简易的逻辑控制图，给我讲述下我这类“刹车灯/位灯组合”的控制方式？本帖最后由 carac 于 2018-7-26 21:50 编辑
[23 楼] lfarmer [泡菜] 18-7-30 12:40 kevinwong55 发表于 2018-7-26 22:58 车上唯一能替换掉的卤素灯是把近光换氙气，其它地方的卤素灯泡换LED灯泡基本都不会比卤素的效果好
[22 楼] atomic [资深泡菜] 18-7-30 08:38 carac 发表于 2018-7-30 06:47 完美！本楼最佳回帖授予你…… 话说，这电路图是依着我的描述画的？还是实际确实如此？(当然实际应该更复杂一些，这个是科普简易版把) 根据你描述的信息画的这是简单电路分析的一种。可以作为一道高考题嘛本帖最后由 atomic 于 2018-7-30 08:39 编辑
[21 楼] carac [泡菜] 18-7-30 06:47 atomic 发表于 2018-7-28 14:07 希望lz能看懂完美！本楼最佳回帖授予你…… 话说，这电路图是依着我的描述画的？还是实际确实如此？(当然实际应该更复杂一些，这个是科普简易版把)
[20 楼] carac [泡菜] 18-7-30 06:44 atomic 发表于 2018-7-27 12:06 双丝灯泡，就是外壳家俩引脚，一共三个触电，两根灯丝并到外壳，然后只要其中一根线接通，就亮其中一根灯丝，没什么特殊的原理啊。 LZ描述上看 AB应该是串联起来当示宽灯，才会出现一个灯泡不亮就全部不亮的情况。刹车灯单独用A里面的另一根灯丝。也就是：如果是示宽灯丝断了， AB不亮，但是刹车可亮。反过来，刹车灯丝断了，不影响AB。你说的"示宽灯"仅仅指B？还是A(细丝)+B？
[19 楼] happy99 [老坛泡菜] 18-7-28 19:00 甲辰龙发表于 2018-7-28 14:15 记得这种灯泡的两个触点是一高一低，刹车灯丝功率大，示宽灯丝小。有高低的，也有一样平的
[18 楼] 小人 [资深泡菜] 18-7-28 17:09 楼主搞明白没有。曾经的汽车电工路过
[17 楼] moulding5 [泡菜] 18-7-28 16:55 happy99 发表于 2018-7-28 12:13 刹车灯换LED其实很好，亮度高，发热低，寿命长、还有一个优点是反应快
[16 楼] 甲辰龙 [泡菜] 18-7-28 14:15 记得这种灯泡的两个触点是一高一低，刹车灯丝功率大，示宽灯丝小。
[15 楼] atomic [资深泡菜] 18-7-28 14:07 希望lz能看懂本帖由色影无忌论坛小程序发布
[14 楼] 巴拉盖 [陈年泡菜] 18-7-28 12:18 atomic 发表于 2018-07-28 00:18 lz说的是尾灯，不是前大灯那基本都是P21/5瓦的，灯丝灯泡和LED都有。本帖由安卓客户端发布
[13 楼] happy99 [老坛泡菜] 18-7-28 12:13 kevinwong55 发表于 2018-7-26 22:58 车上唯一能替换掉的卤素灯是把近光换氙气，其它地方的卤素灯泡换LED灯泡基本都不会比卤素的效果好刹车灯换LED其实很好，亮度高，发热低，寿命长、
[12 楼] happy99 [老坛泡菜] 18-7-28 12:12 carac 发表于 2018-7-26 22:03 为什么开启示宽灯，A1B1能同亮，但只踩刹车的话A1B1都不亮 AB之间到底什么样的电路连接？没那水平画出详图，不过一般没有同时亮，估计你那是线路有问题
[11 楼] atomic [资深泡菜] 18-7-28 08:18 巴拉盖发表于 2018-7-27 22:48 一般是H4灯泡。 lz说的是尾灯，不是前大灯
[10 楼] 巴拉盖 [陈年泡菜] 18-7-27 22:48 一般是H4灯泡。本帖由安卓客户端发布
[9 楼] atomic [资深泡菜] 18-7-27 12:06 双丝灯泡，就是外壳家俩引脚，一共三个触电，两根灯丝并到外壳，然后只要其中一根线接通，就亮其中一根灯丝，没什么特殊的原理啊。 LZ描述上看 AB应该是串联起来当示宽灯，才会出现一个灯泡不亮就全部不亮的情况。刹车灯单独用A里面的另一根灯丝。也就是：如果是示宽灯丝断了， AB不亮，但是刹车可亮。反过来，刹车灯丝断了，不影响AB。
[8 楼] 四眼兔子 [资深泡菜] 18-7-27 11:49 A1就是我们通常说的高低脚灯泡，同时兼具示廓灯和刹车的作用
[7 楼] kevinwong55 [资深泡菜] 18-7-26 22:58 happy99 发表于 2018-7-26 21:50 不合规外链图片,不直接显示，谨慎点击两个脚，两条通路而已嘛，上次换了俩LED的，聚焦位置不一样，看起来亮度低了，年审不给过，擦车上唯一能替换掉的卤素灯是把近光换氙气，其它地方的卤素灯泡换LED灯泡基本都不会比卤素的效果好
[6 楼] carac [泡菜] 18-7-26 22:03 银龙武士发表于 2018-7-26 21:53 双丝灯泡是三个触点，外壳算一个，两个椭圆形锡质触点算两个不合规外链图片,不直接显示，谨慎点击为什么开启示宽灯，A1B1能同亮，但只踩刹车的话A1B1都不亮 AB之间到底什么样的电路连接？
[5 楼] carac [泡菜] 18-7-26 22:03 happy99 发表于 2018-7-26 21:50 不合规外链图片,不直接显示，谨慎点击两个脚，两条通路而已嘛，上次换了俩LED的，聚焦位置不一样，看起来亮度低了，年审不给过，擦为什么开启示宽灯，A1B1能同亮，但只踩刹车的话A1B1都不亮 AB之间到底什么样的电路连接？
[4 楼] carac [泡菜] 18-7-26 22:01 happy99 发表于 2018-7-26 21:50 不合规外链图片,不直接显示，谨慎点击两个脚，两条通路而已嘛，上次换了俩LED的，聚焦位置不一样，看起来亮度低了，年审不给过，擦给画个电路图呗，我电学盲，求耐心讲解

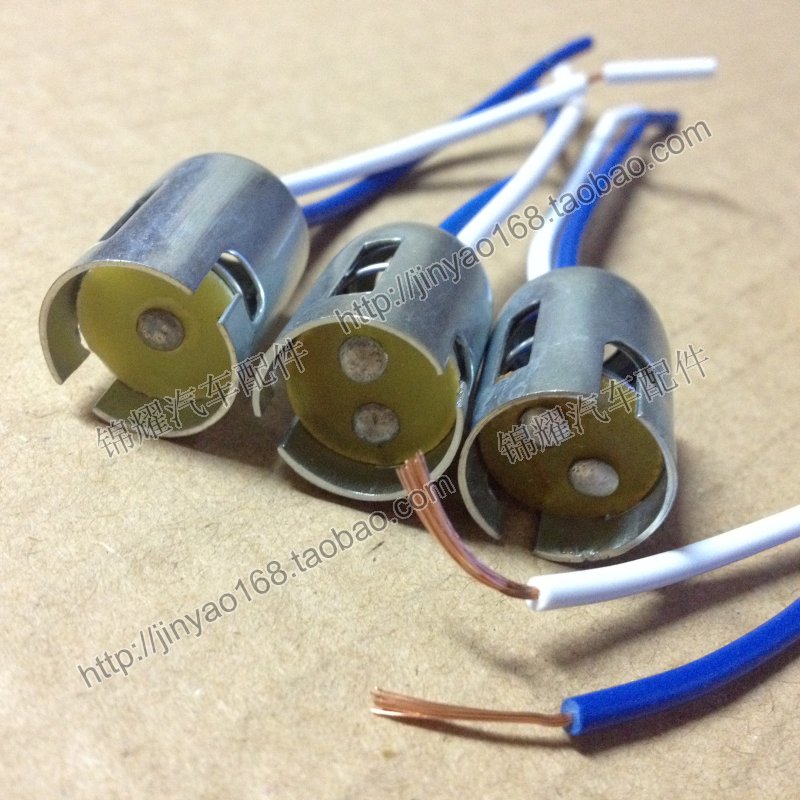

[3 楼] 银龙武士 [陈年泡菜] 18-7-26 21:53 双丝灯泡是三个触点，外壳算一个，两个椭圆形锡质触点算两个不合规外链图片,不直接显示，谨慎点击
[2 楼] happy99 [老坛泡菜] 18-7-26 21:50 不合规外链图片,不直接显示，谨慎点击两个脚，两条通路而已嘛，上次换了俩LED的，聚焦位置不一样，看起来亮度低了，年审不给过，擦本帖最后由 happy99 于 2018-7-26 21:52 编辑
