DIY更换尼康EN-EL18电池电芯
5110 33
[1 楼] sunny3302006 [泡菜]
4-16 13:44
之前在无忌总是潜水，一遇到问题就想到无忌来查询。今天也作点贡献，把自己DIY更换尼康EN-EL18电池电芯的过程贴上来，供有需要的同好参考。
20250408
手上有两节尼康EN-EL18电池寿命将尽，直接丢了怪可惜的，出于对自己动手能力的自信，着手给它换个电芯。
第一步是学习相关知识。搜到无忌上有人直播给尼康EN-EL4a电池更换电芯（/thread-1667208-1-2.html）。虽然有广告嫌疑，但这款电池跟EL18电池除了接口左右相反，其他规格一模一样，于是还是仔细阅读了几遍作为参考。
接着又看到篇帖子说焊电池要用点焊机，而不要学网上用电烙铁去焊，因为电烙铁危险程度比用点焊机大得多（https://bbs_sdgun_com_cn/thread-1857254-1-1.html）。而且据说大电流的情况下，焊锡的焊点不稳定。还得去学学点焊机怎么用。事实证明点焊机比电烙铁容易多了，因为点焊机高度自动化，而电烙铁主要靠经验。当然这是后话。

（发帖的时候，一开始无忌提示帖子过长，我就一段一段拆开。后来又提示有过大的剪贴图片，但又无法上传图片，唉，只好将就，无法上传的图片就省略了。）
sunny3302006 编辑于 2025-04-16 13:59
[34 楼] sunny3302006 [泡菜]
5-30 14:11
eason1666 发表于 2025-05-23 22:21
好的，期待试试，请问您买的是多大容量的？


对了，我基本确定尼康电池更换电芯后要用原厂充电器校准之后才能用。佳能官网有个说法，所谓校准就是放电，所以我认为，虽然BMS无法区别电芯的品牌，但更换电芯后，内阻、容量、电压等等会不一样，还是可以推断出电芯被更换了，通过完全放电再充满来掌握新电芯的相关信息。我之前认为BMS无法区分不同电芯，看来还是小看尼康电池的智能水平了。
[33 楼] sunny3302006 [泡菜]
5-30 14:05
eason1666 发表于 2025-05-23 22:21
好的，期待试试，请问您买的是多大容量的？


有3200mAh的，我没买。我买了3000mAh耐-40低温的。但据有人测试说耐低温性能没有那么突出。我是觉得低温环境下至少比普通的电池耐用一些吧。
[32 楼] eason1666 [泡菜]
5-23 22:21
sunny3302006 发表于 2025-05-23 18:22
我不太明白你说的“触发BMS”是什么意思。我的理解是，如果电芯不行，换合格的电芯应该就可以了。
另外，我不太敢买所谓的三洋、松下的电池，因为官方没有店铺，商家良莠不齐。我买了长虹三杰，京东和淘宝都有官方店铺。虽然有点虚标，但不算夸张。
好的，期待试试，请问您买的是多大容量的？
[31 楼] sunny3302006 [泡菜]
5-23 18:22
eason1666 发表于 2025-05-22 18:10
另外想请教您，三块我都已经接过电池试过了，会不会已经触发您所说的bms了？换新的电池不行了？
我想假期回家后，买和您一样的材料再次进行diy。测试能不能激活。


我不太明白你说的“触发BMS”是什么意思。我的理解是，如果电芯不行，换合格的电芯应该就可以了。

另外，我不太敢买所谓的三洋、松下的电池，因为官方没有店铺，商家良莠不齐。我买了长虹三杰，京东和淘宝都有官方店铺。虽然有点虚标，但不算夸张。
[30 楼] eason1666 [泡菜]
5-22 18:10
sunny3302006 发表于 2025-05-22 12:50
您所说“不能用”，是指电池放进去后相机没反应，电池不供电吧？如果是，我猜测有几种原因：
一，有没有用其他正常的电池在相机上测试过？问题有可能出在相机上。我把这一条列为首位是因为我就这么干过。如果是相机问题，应该是相机的电池连接件被烧了，正常的电池也没...

另外想请教您，三块我都已经接过电池试过了，会不会已经触发您所说的bms了？换新的电池不行了？
我想假期回家后，买和您一样的材料再次进行diy。测试能不能激活。
[29 楼] eason1666 [泡菜]
5-22 18:05
sunny3302006 发表于 2025-05-22 12:50
您所说“不能用”，是指电池放进去后相机没反应，电池不供电吧？如果是，我猜测有几种原因：
一，有没有用其他正常的电池在相机上测试过？问题有可能出在相机上。我把这一条列为首位是因为我就这么干过。如果是相机问题，应该是相机的电池连接件被烧了，正常的电池也没...
好的，多谢您的解答，还在学校，暑假回去了试一试，我买的是松下绿皮的18650 标称3500mah的，按照原来电芯的接线方式接上去的
有可能是这里出了问题。看到您这个消息还是很兴奋开心，毕竟一块原装电池几百块不便宜的。可以抢救三块。谢谢。
[28 楼] 云门光影 [资深泡菜]
5-22 13:27
虚镜头 发表于 2025-05-22 11:49
自从操作过一次，差点beng了后，再也不敢玩这种了。吓了一身汗
曾把18650放完电后拆开，冒烟了。
[27 楼] sunny3302006 [泡菜]
5-22 12:50
eason1666 发表于 2025-05-21 02:30
楼主，您好 我换的是松下的绿皮和您的操作相似 把三块都换的用不了 不知道怎么回事啊

您所说“不能用”，是指电池放进去后相机没反应，电池不供电吧？如果是，我猜测有几种原因：
一，有没有用其他正常的电池在相机上测试过？问题有可能出在相机上。我把这一条列为首位是因为我就这么干过。如果是相机问题，应该是相机的电池连接件被烧了，正常的电池也没用了。电池连接件是个挺简单的电路板，但连上它，电池就可以正常供电。
二，如果不是相机的问题，那么问题肯定出在三颗电芯上。具体原因我没办法确定，但应该不外乎两个方面：
（一）组内的三颗电芯电压不均衡，或者干脆电压过低，导致电池BMS切断供电。

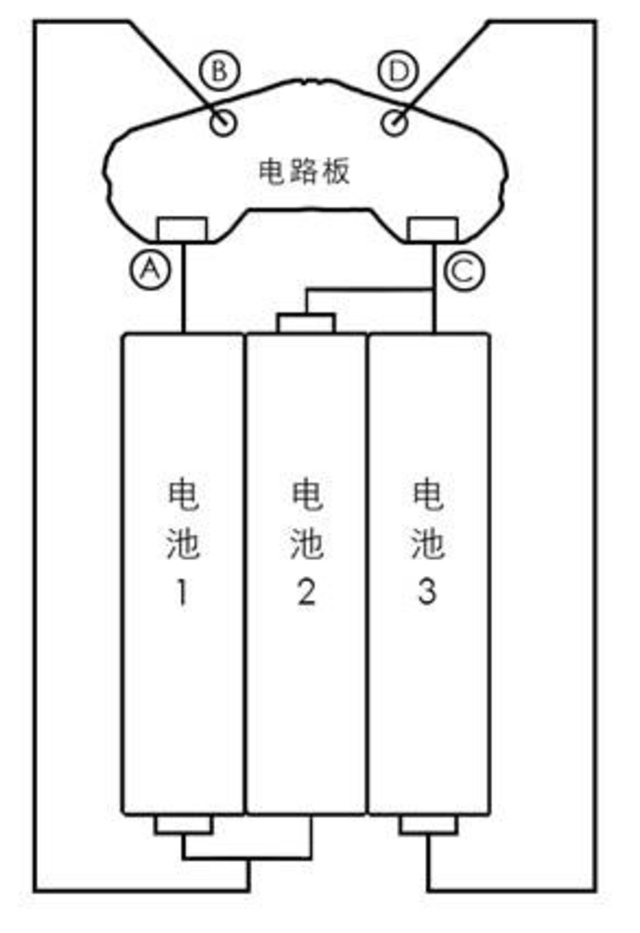

（二）电芯电路连接错误。比如说正负极有没有接反？电芯与保护板接好以后，有没有量一量几个连接点之间的电压？总共4个连接点，可以量出每节电芯的电压和三节电芯的总电压。下面是我画的EN-EL18电路板电芯连接示意图，供参考：


注：A为总负极，D为总正极，A+D监控总电压；A+B监控电池1；B+C监控电池2，C+D监控电池3。

在上次换了两块电池之后，上周我又换了两块，都正常使用。我的流程如下，供你参考：
1. 在组装前首先用万用表测试每个电芯的电压，确保基本一致再组装，特别是不能低于截止电压。如果电芯电压低于截止电压（我没遇到过），据说要给每颗电芯单独充电到一致的电压水平再组装；如果电压是0，还需要先激活才能充电。
2. 组装后不管电量多少，一律用原装充电器充满，再用负载仪放空至截止电压，再充满再装进相机。我这样做一是为了知道买来的电芯究竟多大容量，二是防止各电芯电压不均衡。如果出现原装充电器Calibration灯闪烁的情况（我遇到过一次，是买到了不合格的亿纬电芯），我就用原装充电器作校准，然后再用电子负载放空再充电。这个过程极费时间。

以上，希望能够帮上你。
[26 楼] 虚镜头 [资深泡菜]
5-22 11:49
自从操作过一次，差点beng了后，再也不敢玩这种了。吓了一身汗
[25 楼] sunny3302006 [泡菜]
5-22 11:40
eason1666 发表于 2025-05-21 02:30
楼主，您好 我换的是松下的绿皮和您的操作相似 把三块都换的用不了 不知道怎么回事啊

不会吧？你上图看看？
[24 楼] eason1666 [泡菜]
5-21 02:30
sunny3302006 发表于 2025-05-16 15:40
最终因为不甘心，还是入手了一台炬为的电子负载仪。实地测试所谓的“先用电子负载放空电池，再用原厂充电器充满，电池寿命可以从0开始”的说法没有任何依据。完全无效！不用再试了！
实在在意那个红色的4，就把保护板换掉吧，或者干脆买副厂电池吧。
注意：结论仅针...
楼主，您好 我换的是松下的绿皮和您的操作相似 把三块都换的用不了 不知道怎么回事啊
[23 楼] sunny3302006 [泡菜]
5-16 15:40
最终因为不甘心，还是入手了一台炬为的电子负载仪。实地测试所谓的“先用电子负载放空电池，再用原厂充电器充满，电池寿命可以从0开始”的说法没有任何依据。完全无效！不用再试了！
实在在意那个红色的4，就把保护板换掉吧，或者干脆买副厂电池吧。
注意：结论仅针对EN-EL18电池。其他型号电池没有试过，不做推论。
[22 楼] sunny3302006 [泡菜]
5-4 13:18
天愿 发表于 2025-04-26 16:32
电池健康度不知道墙外网上有没有大神处理过，国内网站查了好久，都没得，不过看小黄鱼有人处理过。

我推测小黄鱼上的处理应该是走了另外的路线，就是用副厂BMS套仿制外壳。依据有二：
一是黄鱼上的销量挺大的，所以不太可能都用原厂电池换电芯的方式来做，成本太高。而且改写BMS芯片数据不是做不到，但不是一般人所能做到。
二是某东、某宝上早就有副厂电池宣称全解码，也就是就副厂BMS早就可以被相机接受了。所以，用副厂BMS套仿制外壳应该是最能赚钱的路子。
[21 楼] sunny3302006 [泡菜]
5-4 13:02
3color 发表于 2025-04-20 14:01
请教：更换的时候是先直接拆下（剪下）老电芯，然后焊接上新的电芯吗？不担心锁死吗？

抱歉这么久才回复，因为被管理员禁言14天，昨天，不对，前天才解禁。一开始没觉得禁言是什么惩罚，直到自己被禁言了才发现，那感觉就像一个听力正常的哑巴，想说话却说不出来，那个急呀！以后再也不敢惹管理员了。

言归正传。最开始的时候也看到有人说换电芯会被锁，但仔细想了想，所谓被锁应该是相机不认电池，那么应该是原厂电池的BMS芯片中有原厂特殊标志，相机没有读取到该标识就不接通电路。也就是说，锁电池是相机的功能，电池包提供相关信息。此其一。

其二，那么会不会是电池包内的BMS所提供的信息中，例会包括了电芯的种类从而让相机锁住电路呢？因为我曾经想在相机外用万用表测试L18电池的电压，发现根本没有电压，说明电池包的BMS可以识别用电器类别并据此决定是否供电。在网友给尼康EN-EL4a电池更换电芯（/thread-1667208-1-2.html）的帖子里，他是用一个改造的充电器实现电池在相机外放电从而用负载仪测试容量。我有样学样，拆了一个原装的MH-26a充电器，但里面有两张板子，没搞懂，就放弃了。后来我用一个从D6换下来的电池接连件连接电池，终于让电池可以在相机外放电。
据此推论，电池包的BMS是否能够说到识别电芯的类别呢？我认为应该不可能。因为电芯内能够向外传送的只是电子，以我有限的知识，电子应该都是一样的，即使不同负极材料的电子可以识别，相关的装置或者设备应该也无法安装在这样一个小小的电池包内。

综上，我就大胆换了。

另外，也有网友回帖说换了电芯以后不耐用，我猜测应该跟换上的电芯容量有关。我自己感觉比换之前耐用很多倍。

备注：始终没学会在无忌的帖子里如何上传图片，只能抱歉了。
[20 楼] 一路风霜 [陈年泡菜]
4-30 21:22
高手！佩服！我不会。
[19 楼] 天愿 [泡菜]
4-26 16:32
电池健康度不知道墙外网上有没有大神处理过，国内网站查了好久，都没得，不过看小黄鱼有人处理过。
发布自 色影无忌小程序
[18 楼] 天愿 [泡菜]
4-26 16:31
比较难搞的就是18V电池的壳子不好拆。Σ>―(〃°ω°〃)♡→
发布自 色影无忌小程序
[17 楼] 天愿 [泡菜]
4-26 16:30
换过好几个了，EL18/18A/18C，没锁电板。没啥问题，就是感觉健康度不清零不太抗用。
发布自 色影无忌小程序
[16 楼] 3color [泡菜]
4-20 14:01
请教：更换的时候是先直接拆下（剪下）老电芯，然后焊接上新的电芯吗？不担心锁死吗？
[15 楼] sunny3302006 [泡菜]
4-18 11:16
yifanker 发表于 2025-04-18 11:10
应该是现在的手机动辄50MP像素，导致JPG文件容量10MB以上，而论坛对单张照片要求10MB以内，所以……最好先把照片缩图，长边搞到3840/2560/1920等另存图片后再上传该图片

嗯嗯，这次是在有道笔记里写完总结就来上传，没有仔细整理图片。下次再认真一些。
[14 楼] sunny3302006 [泡菜]
4-18 11:15
银龙武士 发表于 2025-04-17 19:02
这些年，我也换了很多用电器内部的18650，21700的电池
没有点焊机，我全部是电烙铁手工焊接
没有任何问题
烙铁功率最好不低于60w，一点几秒内焊完，效果杠杠的
点焊机我倒是一直碎碎念，但在我手里利用率太低，买回来一定是吃灰，想想还是算了

呵呵，是的，网上有电子维修经验的都是用电烙铁。我也专门看了网上使用电烙铁的视频，但仔细对比之后觉得对我来说电烙铁有两个问题：一是对时间、温度的把握要靠经验，而我希望第一次就成功；第二，电池盒尾部电芯和盒壁之间的空隙不超过3mm，对技术要求更高，而电芯负极更薄弱，我真没把握成功。
[13 楼] yifanker [资深泡菜]
4-18 11:10
sunny3302006 发表于 2025-04-18 11:07
一开始是这么想的，但可能是我操作问题，手机拍的图片稍大一点就上传不了。这里是带图的笔记：
https://note_youdao_com/s/QFtlLJY6

应该是现在的手机动辄50MP像素，导致JPG文件容量10MB以上，而论坛对单张照片要求10MB以内，所以……最好先把照片缩图，长边搞到3840/2560/1920等另存图片后再上传该图片
[12 楼] sunny3302006 [泡菜]
4-18 11:07
yifanker 发表于 2025-04-17 19:09
最好有详细图文啊，像拆机之家一样

一开始是这么想的，但可能是我操作问题，手机拍的图片稍大一点就上传不了。这里是带图的笔记：
https://note.youdao.com/s/QFtlLJY6
[11 楼] yifanker [资深泡菜]
4-17 19:09
最好有详细图文啊，像拆机之家一样
[10 楼] 银龙武士 [陈年泡菜]
4-17 19:02
这些年，我也换了很多用电器内部的18650，21700的电池

没有点焊机，我全部是电烙铁手工焊接

没有任何问题

烙铁功率最好不低于60w，一点几秒内焊完，效果杠杠的

点焊机我倒是一直碎碎念，但在我手里利用率太低，买回来一定是吃灰，想想还是算了
[9 楼] 古渡 [泡菜]
4-17 15:49
sunny3302006 发表于 2025-04-16 13:44
之前在无忌总是潜水，一遇到问题就想到无忌来查询。今天也作点贡献，把自己DIY更换尼康EN-EL18电池电芯的过程贴上来，供有需要的同好参考。
20250408
手上有两节尼康EN-EL18电池寿命将尽，直接丢了怪可惜的，出于对自己动手能力的自信，着手...
思路清析动手能力强。
[8 楼] Loongflying [泡菜]
4-16 14:14
文科生开始干工科的活儿了，难得难得
[7 楼] sunny3302006 [泡菜]
4-16 13:57
弄完两只电池，总结了尼康EN-EL18电池拆解的几个要点或者说诀窍，供有需要的网友参考：
1、外壳接缝嵌合情况，凸起那一半（印有文字，我称之为顶盖）在内，凹进的那一半（我称之为底盖）在外。



2、超声波焊只用在两侧接缝，即长边，顶端接缝没有焊，而且只有一个点有胶。所以，正确的打开方法，是从长边的一端开始，用撬棒磨出来的刃口斜向底盖方向切入，沿着长边划开。剩下两端直接撬开即可。
这里有必要说一下，尼康原装电池的做工是严丝合缝的，所以最一开始需要借助美工刀划出一条缝隙，撬棒磨出刃口插进缝隙里方便用力。不要用美工刀反复划，因为美工刀太锋利，很容易削去太多，将来复原的时候缝隙很大。
3、接缝完全打开后，一定是底盖脱落，因为顶盖和电池之间粘有双面胶，不会自行脱落，需要用撬棒从电池侧面轻轻地撬动，将电池与电路板一起取出来。

以下是完整版笔记链接：
https://note.youdao.com/s/QFtlLJY6
sunny3302006 编辑于 2025-04-16 14:05
[6 楼] sunny3302006 [泡菜]
4-16 13:57
20250415
成功了！
其实14日晚就已经完成了第一只，但校准用了6个多小时，太晚了没有记。

无忌网友说的用硅橡胶定型的办法不好用，硅橡胶凝固得太慢了。其实因为我拆得很小心，原有的镍片基本无损，基本上都利用上了。所以按照原有镍片的角度，新焊上的电芯基本就在合适的位置上。
焊好后按照控制电路的顺序，依次测量每节电池的电压，均为3.7V，总电压11.1V，可以上机（这部分忘记拍照了）。装上相机一切正常，成功！
唯一的问题是电池寿命显示问题。虽然昨晚用了几个小时进行了校准（Calibration），但装入相机仍然显示寿命为4。最后决定不管它，不管寿命数字是几，相机应该不会拒绝使用吧。为了避免误会，在电池上贴上了标签，注明时间、容量还有其他特性。不过以后就只能根据耐用性来判断寿命了。

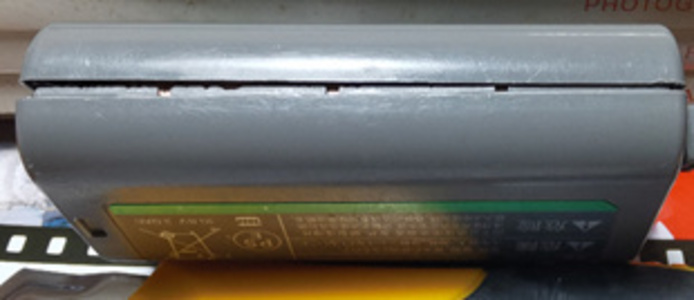

接缝是用502快干胶水粘的，还不知道效果如何，特别是下次再次换电芯的时候，会不会影响拆解。
