我两年前的帖子阐述a9 III的CMOS是像素级ADC，总共有2500万个ADC，一群无知反驳嘿嘿

0 4

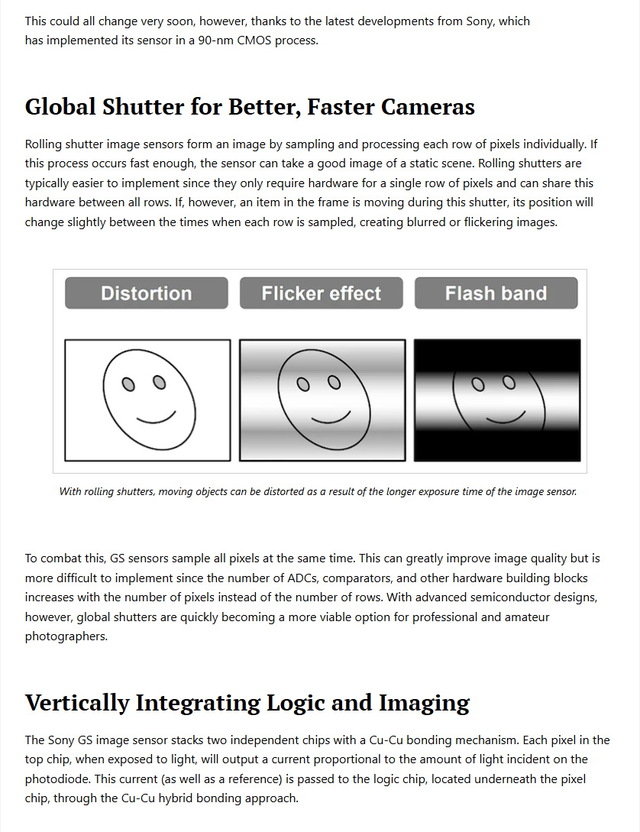

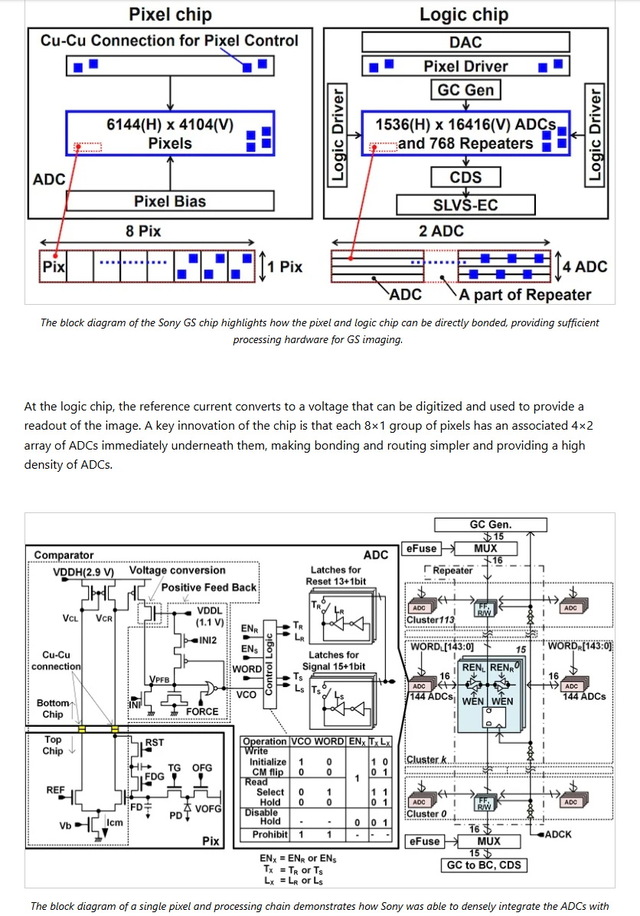

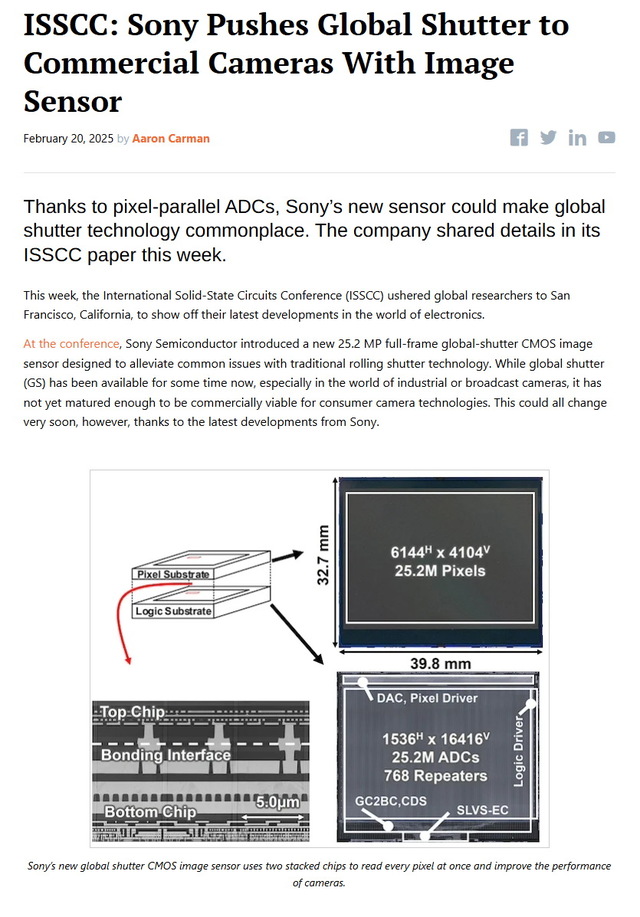

[1 楼] BMWX6M [泡菜] 8-1 17:01 呵呵，我两年前的帖子给科普的：<a href="/thread-1980312-1-1.html">从官方图解上，这颗全局快门感光器100%是像素级ADC，也就是2460万像素，2460万颗ADC！</a> 今年初的ISSCC 2025上，SONY官方已经发布了a9 III这颗感光器的详细论文说明：<a href="https://www.allaboutcircuits.com/news/isscc-2025-sony-pushes-global-shutter-commercial-cameras-new-image-sensor/">ISSCC: Sony Pushes Global Shutter to Commercial Cameras With Image Sensor - News</a> 怎么样，两年前我说的没错吧。这颗感光器拥有：6,144 x 4,104（2,500万）像素数；同时在第二层的堆叠逻辑层上拥有：1,536 x 16,416（2,500万）颗ADC。像素和ADC是一一对应的。准确的说，每组8 x 1的像素阵列下方都对应4 x 2的ADC阵列结构。所以A9 III的这颗IMX810AQL的感光器是如假包换的像素级ADC全局快门结构。也是世界上第一颗真正量产化的像素级ADC的全局快门感光器！

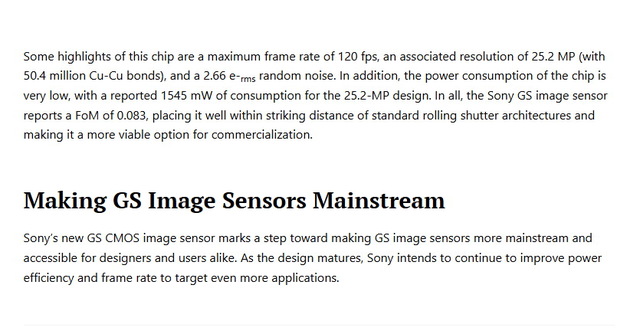

[5 楼] melfes [泡菜] 8-2 05:29 BMWX6M 发表于 2025-08-01 20:32 a9 III感光器的功耗之低让人惊叹。这颗2400万像素120fps的感光器的功耗仅仅只有：1,545mw，也就是只有1.545w。现在相机的功耗压力大头都在外置存储卡的读写上了
[4 楼] netmousexhxh [资深泡菜] 8-1 22:53 8X1的像素矩阵转4x2的ADC矩阵，还是1~1但是改了分布，这设计很有趣。
[3 楼] BMWX6M [泡菜] 8-1 20:32 melfes 发表于 2025-08-01 18:30 真正可怕的是索尼实现了垂直堆栈864mm²的芯片，而且还得保证50.4M触点都对上 a9 III感光器的功耗之低让人惊叹。这颗2400万像素120fps的感光器的功耗仅仅只有：1,545mw，也就是只有1.545w。
[2 楼] melfes [泡菜] 8-1 18:30 真正可怕的是索尼实现了垂直堆栈864mm²的芯片，而且还得保证50.4M触点都对上
