自制的音频电平指示，指针和LED组合，效果不错！
2288 33
[1 楼] sjh327 [泡菜]
12-6-25 12:30
自制的音频电平指示，指针和LED组合，效果不错！最近正在做平衡输入输出的，线路选择比较麻烦。
制造商 : NIKON
型号 : E5200
快门光圈 : f/4.8
曝光时间 : 1/32
ISO感光度 : 79
焦距 : 7.8mm
[34 楼] EMAXX [禁言中]
13-5-31 22:21
御前侍卫带刀 发表于 2013-5-31 22:03
http://www.tubebbs.com/viewthread.php?tid=245745&extra=&page=1

预售价格900元。包含2只VU表，旋转电源开关，机箱上面的大小旋钮，4个机脚。全机采用6063航空铝，面板是15MM厚的铝板CNC铣出来的，顶板是5MM厚铝板，机箱身是2MM的铝板激光切割数控折弯。

只能说 一分钱一分货嘛.....
谢谢，不错，我去看看。
[33 楼] 御前侍卫带刀 [泡菜]
13-5-31 22:03
EMAXX 发表于 2013-5-31 14:17
这机箱看着真不错，帮忙请给发个链接，谢谢


http://www.tubebbs.com/viewthread.php?tid=245745&extra=&page=1

预售价格900元。包含2只VU表，旋转电源开关，机箱上面的大小旋钮，4个机脚。全机采用6063航空铝，面板是15MM厚的铝板CNC铣出来的，顶板是5MM厚铝板，机箱身是2MM的铝板激光切割数控折弯。

只能说 一分钱一分货嘛..... 本帖最后由 御前侍卫带刀 于 2013-5-31 22:06 编辑

[32 楼] hisky [泡菜]
13-5-31 17:13
sjh327 发表于 2013-5-31 16:10
用过的才会了解效果如何，我就是喜欢圆头的，更有些怀旧感，接下来会搞个31段的频谱指示，工程比较大了，呵呵，慢慢享受DIY的过程。


俺作为准电子爱好者支持下！ 当年焊超外差收音机时很多时候是“裸奔”（机壳不好搞）的... led做频谱，怀旧玩玩算了。现在都用平板当遥控，频谱用液晶显示了。其实频谱也没什么看头。
[31 楼] sjh327 [泡菜]
13-5-31 16:10
hisky 发表于 2013-5-31 08:23
貌似...老外也不喜欢这led吧----with the LEDs turned off...至少，led该用方头的吧。说实话，非常山寨的感觉，一点美感没有。


用过的才会了解效果如何，我就是喜欢圆头的，更有些怀旧感，接下来会搞个31段的频谱指示，工程比较大了，呵呵，慢慢享受DIY的过程。
本帖最后由 sjh327 于 2013-5-31 16:13 编辑

[30 楼] sjh327 [泡菜]
13-5-31 16:07
御前侍卫带刀 发表于 2013-5-31 09:31
买这个机箱装一个吧.....比你DIY的好太多哦


呵呵，为什么不说下价格啊，单是一个机箱是就是900元，有米的当然可以买更好的机箱。 而且这个机箱做的VU表不知是否是定制的，因为和正常VU表正好相反，屁股在前面。
[29 楼] EMAXX [禁言中]
13-5-31 14:17
御前侍卫带刀 发表于 2013-5-31 09:31
买这个机箱装一个吧.....比你DIY的好太多哦
这机箱看着真不错，帮忙请给发个链接，谢谢
[28 楼] 宜昌色友 [泡菜]
13-5-31 10:54
PowerPCG5 发表于 2013-5-31 08:59
确实很无聊蛋疼的一件小制作。

确实,仪器感太强了
[27 楼] 御前侍卫带刀 [泡菜]
13-5-31 09:31
买这个机箱装一个吧.....比你DIY的好太多哦
[26 楼] PowerPCG5 [禁言中]
13-5-31 08:59
hisky 发表于 2013-05-31 08:23
貌似...老外也不喜欢这led吧----with the LEDs turned off...至少，led该用方头的吧。说实话，非常山寨的感觉，一点美感没有。

确实很无聊蛋疼的一件小制作。
本帖由 V2.3.1iOS 客户端发布
[25 楼] hisky [泡菜]
13-5-31 08:23
sjh327 发表于 2013-5-30 23:38
最近国外客户的评价：
It certainly does, I've been using it for the last 2 weeks (with the LEDs turned off) - I'd forgotten how much I missed the twitching needles of a good old-fashioned VU meter.

Thanks very much, sjh327 - you should sell these more openly!。


貌似...老外也不喜欢这led吧----with the LEDs turned off...至少，led该用方头的吧。说实话，非常山寨的感觉，一点美感没有。
[24 楼] sjh327 [泡菜]
13-5-30 23:38
最近国外客户的评价：
It certainly does, I've been using it for the last 2 weeks (with the LEDs turned off) - I'd forgotten how much I missed the twitching needles of a good old-fashioned VU meter.

Thanks very much, sjh327 - you should sell these more openly!。
[23 楼] sjh327 [泡菜]
12-9-14 07:38
最近又完成的一台，输入部分加了缓冲电路，性能更好些。

不合规外链图片,不直接显示，谨慎点击
[22 楼] sjh327 [泡菜]
12-8-18 14:24
新加工的机壳，面板效果更好些

制造商 : NIKON
型号 : E5200
快门光圈 : f/2.8
曝光时间 : 1/32
ISO感光度 : 86
焦距 : 7.8mm
[21 楼] rajiao [陈年泡菜]
12-6-30 16:21
sjh327 发表于 2012-6-30 15:30
呵呵，朋友提的方案，我负责动手加工制作。


我说的是那个电流表，以为你做出了手工版的电流表……
[20 楼] sjh327 [泡菜]
12-6-30 15:30
rajiao 发表于 2012-6-29 11:06
……看标题以为那个表你自己做的呢……


呵呵，朋友提的方案，我负责动手加工制作。
[19 楼] sjh327 [泡菜]
12-6-30 15:28
sigma110 发表于 2012-6-29 16:29
弄两个大表头吗，像麦金涛的湖水蓝

或者安桥的绿树荫，关键是表头要大，音乐高潮以来，指针一摆一摆，很过瘾啊~


已经购买了几个大表头，阻尼系数和灵敏度和小表头是有区别的，驱动电路要求也高些，正在调整中
[18 楼] sjh327 [泡菜]
12-6-30 15:26
PowerPCG5 发表于 2012-6-29 10:52
当年就是一片TA7666P就搞定的事情，你还折腾这么多乱七八糟啊。


小日本的专业功放里面电平指示部分每个型号都有些区别，电路相差也很大，组合音响里面的确实很简单
[17 楼] sigma110 [禁言中]
12-6-29 16:29
sjh327 发表于 2012-6-29 09:26
机器最初是朋友设计的，如果整合到前级或功放里面机箱需要重新设计了


弄两个大表头吗，像麦金涛的湖水蓝

或者安桥的绿树荫，关键是表头要大，音乐高潮以来，指针一摆一摆，很过瘾啊~
[16 楼] rajiao [陈年泡菜]
12-6-29 11:06
……看标题以为那个表你自己做的呢……
[15 楼] PowerPCG5 [禁言中]
12-6-29 10:52
sjh327 发表于 2012-6-29 09:30
原来只是准备加一、两个个过载指示灯，后来发现分立件的还不让IC的简单， 而IC一般最低是5灯指示的，所以就物尽其用，安装个5灯LED，最近准备参考老式功放做个20段LED功率指示


当年就是一片TA7666P就搞定的事情，你还折腾这么多乱七八糟啊。
[14 楼] sjh327 [泡菜]
12-6-29 09:30
PowerPCG5 发表于 2012-6-28 22:56
才5个灯位？太简陋了吧。怎么也得弄个十段十点频谱分析器啥的吧。


原来只是准备加一、两个个过载指示灯，后来发现分立件的还不让IC的简单， 而IC一般最低是5灯指示的，所以就物尽其用，安装个5灯LED，最近准备参考老式功放做个20段LED功率指示
[13 楼] sjh327 [泡菜]
12-6-29 09:26
sigma110 发表于 2012-6-28 19:17
整合到前置或者功放里算了。


机器最初是朋友设计的，如果整合到前级或功放里面机箱需要重新设计了
[12 楼] PowerPCG5 [禁言中]
12-6-28 22:56
才5个灯位？太简陋了吧。怎么也得弄个十段十点频谱分析器啥的吧。
[11 楼] sigma110 [禁言中]
12-6-28 19:17
整合到前置或者功放里算了。
[10 楼] sergei [泡菜]
12-6-26 08:50
这俩表头够复古！
[9 楼] sjh327 [泡菜]
12-6-25 22:11
BJSH8341 发表于 2012-6-25 21:07
恍如回到了80年代初期。

中期以后只有国产低端“四喇叭”才用圆头的发光二极管，进口的都用长方的了，高级一点的用细小的方头的了。

很怀旧，卖的话我买一个玩。


确实啊，就是希望能风格古朴些，在淘宝搜索“ 影音编辑 音响VU表” 就可以，已经陆续卖出几台了。
[8 楼] sjh327 [泡菜]
12-6-25 22:04
盒子炮 发表于 2012-6-25 13:58
听音乐时看着UV表的感觉真不错，不过这玩意用不着这么大的盒子吧。


谢谢关注支持，实物后面已经加了电平控制，表头和LED电平均可控制。
[7 楼] sjh327 [泡菜]
12-6-25 22:02
盒子炮 发表于 2012-6-25 13:58
听音乐时看着UV表的感觉真不错，不过这玩意用不着这么大的盒子吧。

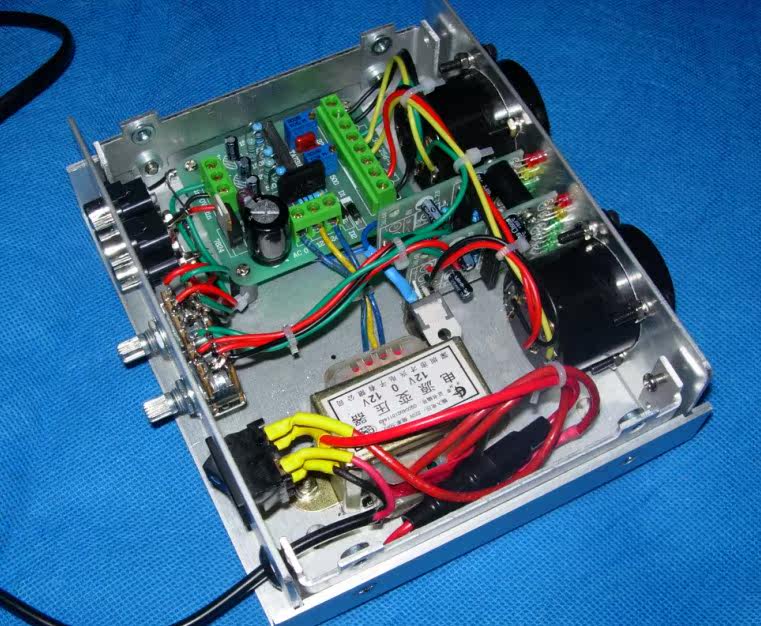

呵呵，给您看看里面，比较满了

不合规外链图片,不直接显示，谨慎点击
[6 楼] BJSH8341 [泡菜]
12-6-25 21:07
恍如回到了80年代初期。

中期以后只有国产低端“四喇叭”才用圆头的发光二极管，进口的都用长方的了，高级一点的用细小的方头的了。

很怀旧，卖的话我买一个玩。
