加班偷闲，问个无聊问题，这个mini 1541 DAC板靠谱吗？

3113 40

[1 楼] jackd80 [泡菜] 11-4-30 10:12 淘宝链接 http://item.※※※※※※.com/item.htm?id=8457487187 不合规外链图片,不直接显示，谨慎点击 DAC200 VER4.0版。板厚：2.0mm 尺寸：120mm X 74mm 基本电路配置： DIR9001 + SAA7220 + TDA1541。(SAA7220P/B 与 TDA1541是拆机件) 输入方式：同轴/光纤(44.1KHz~48KHz) 供电方式：1. AC8V一组 2. AC14V~AC16V两组还有一个问题，我有双15V电源，9V输出的小牛能代替8V的供电吗？
[41 楼] markliang [泡菜] 11-8-24 10:29 原文由 jackd80 在2011-04-30 10:12发表淘宝链接 http://item.※※※※※※.com/item.htm?id=8457487187 不合规外链图片,不直接显示，谨慎点击 DAC200 VER4.0版。板厚：2.0mm 尺寸：120mm X 74mm 基本电路配置： DIR9001 + SAA7220 + TDA1541。(SAA7220P/B 与 TDA1541是拆机件) 输入方 ...... 这个板的RMAA测试相关指标在这里。 [markliang 编辑于 2011-08-24 10:30]
[40 楼] markliang [泡菜] 11-8-24 10:23 额，朋友有疑问可以直接问我啊。大家共同研究，多交流嘛。
[39 楼] scoopydoo [泡菜] 11-6-8 12:06 进来学习一下
[38 楼] 外娇里嫩 [老坛泡菜] 11-6-8 02:21 原文由 froth 在2011-06-05 01:18发表据说，这个套件卖家停了？没停，刚买了套，还没动手焊。
[37 楼] froth [泡菜] 11-6-5 01:18 原文由 Bohnenkaffee 在2011-04-30 14:36发表这个是套件需要焊接。 [Bohnenkaffee 编辑于 2011-04-30 14:37] 据说，这个套件卖家停了？
[36 楼] ynqs [陈年泡菜] 11-5-24 13:07 原文由 jackd80 在2011-05-23 15:09发表功课没做好，买了604AP 电源有空再改改。 604也不错的，人声好听。
[35 楼] jackd80 [泡菜] 11-5-23 15:09 原文由 ynqs 在2011-05-23 09:46发表贴片没问题，便宜量又足，我从来不认为直插就比贴片音质好！ OPA627U有很多10元以下的都是真品的！功课没做好，买了604AP 电源有空再改改。
[34 楼] ynqs [陈年泡菜] 11-5-23 09:53 原文由 AthlonXP（XP）在2011-05-23 01:05发表这个方案我之前也用在PC上，接同轴声音不错的。但是前面兄弟说的没错，你这个滤波该换掉，关键部分下点补品没错的，也容易有疗效。我用的是R牛，另外运放当然换成了627。5534说真的直接丢了比较好，换了以后立竿见影。不错，俺也玩过这个方案如果牛、滤波电容、输出运放都好的话，效果不错的，接PC绰绰有余！精心打磨一下（费时间，钱倒是花不了多少），声卡用乐之邦01USD，耳放自己装的，耳机有DT880和HD600，这就是俺以前的PC听音系统，已经完全可以入耳了。
[33 楼] ynqs [陈年泡菜] 11-5-23 09:46 原文由 jackd80 在2011-05-21 22:23发表运放换成OPA604，还没试听效果。没换627是因为627中发两只要140，跟这个板子总价差不多了，感觉不搭配。淘宝上，贴片转直插的627才三四十，不知道是否有区别。 [jackd80 编辑于 2011-05-21 22:28] 贴片没问题，便宜量又足，我从来不认为直插就比贴片音质好！ OPA627U有很多10元以下的都是真品的！
[32 楼] AthlonXP（XP） [资深泡菜] 11-5-23 01:05 原文由 jackd80 在2011-05-16 20:52发表没有弄1541，DIY了一个WM8740 效果没有想像的好（甚至不比车载CD机好），还是比主板集成听着清晰舒服一些。借张图这个方案我之前也用在PC上，接同轴声音不错的。但是前面兄弟说的没错，你这个滤波该换掉，关键部分下点补品没错的，也容易有疗效。我用的是R牛，另外运放当然换成了627。5534说真的直接丢了比较好，换了以后立竿见影。
[31 楼] jackd80 [泡菜] 11-5-21 22:23 运放换成OPA604，还没试听效果。没换627是因为627中发两只要140，跟这个板子总价差不多了，感觉不搭配。淘宝上，贴片转直插的627才三四十，不知道是否有区别。 [jackd80 编辑于 2011-05-21 22:28]
[30 楼] Bohnenkaffee [陈年泡菜] 11-5-21 12:17 原文由 ynqs 在2011-05-19 13:24发表有作者的偏好，这个算好的了，能弄出自己的风格和特点，这个作者已经是资深设计师了！风格特点也就是对元件的偏好，声音吗。。。。。
[29 楼] jackd80 [泡菜] 11-5-21 06:55 原文由 ynqs 在2011-05-17 08:57发表换成飞利浦2200uf的然后在并联两个1uf的薄膜电容准备换下运放试试上次忘了问了，换电容为什么会有提高？
[28 楼] ynqs [陈年泡菜] 11-5-19 13:24 原文由 Bohnenkaffee 在2011-05-17 21:00发表问题是大部分的diy产品就像顶楼这种，或者还不如，另外diy产品一般都带有作者很强的偏好。有作者的偏好，这个算好的了，能弄出自己的风格和特点，这个作者已经是资深设计师了！
[27 楼] Bohnenkaffee [陈年泡菜] 11-5-17 21:00 原文由 ynqs 在2011-05-17 09:05发表 DIY主要是折腾的过程好玩，我有时候经常帮朋友diy些耳放和DAC，经验丰富的话，自己简单磨机一下，音质提升还是非常明显的。问题是大部分的diy产品就像顶楼这种，或者还不如，另外diy产品一般都带有作者很强的偏好。
[26 楼] jackd80 [泡菜] 11-5-17 09:09 原文由 ynqs 在2011-05-17 08:57发表 1、电源部分用料比较差，换了那两个大滤波电容吧... 2、输出部分有几十mv的直流成分，可以修改3K的运放反馈电阻调整，实在不行加隔离电容吧... 另外就是用USB口的话，声音不可能好... 谢谢。有空，我按照这个折腾一下。我也没打算用那个USB，用同轴。
[25 楼] ynqs [陈年泡菜] 11-5-17 09:05 原文由 Bohnenkaffee 在2011-05-16 22:26发表 DIY的产品大多有问题，受设计者/制作者的水平所限，罕有出色水平，只有所谓性价比。好处是可以动用高级一些的元器件，不过很多时候都不如音响厂家用低级元件生产，价格较高的产品。国内的DIYer很少有接触高级器材的机会，对音乐也知之甚少；对高级器材及音乐都有了解的人也不会设计几百块钱的DAC。 DIY主要是折腾的过程好玩，我有时候经常帮朋友diy些耳放和DAC，经验丰富的话，自己简单磨机一下，音质提升还是非常明显的。
[24 楼] ynqs [陈年泡菜] 11-5-17 08:57 原文由 jackd80 在2011-05-16 20:52发表没有弄1541，DIY了一个WM8740 效果没有想像的好（甚至不比车载CD机好），还是比主板集成听着清晰舒服一些。借张图这个电路有两个缺点： 1、电源部分用料比较差，换了那两个大滤波电容吧，换成飞利浦2200uf的然后在并联两个1uf的薄膜电容，把运放换成OPA627,声音有质的提高，wm8740本身风格就是有点偏暗，但是暗得很好听。 2、输出部分有几十mv的直流成分，可以修改3K的运放反馈电阻调整，实在不行加隔离电容吧，否则接某些耳放可能会损坏耳机。另外就是用USB口的话，声音不可能好，目前还没有低成本高音质的USB接口方案。用好点的声卡输出同轴接这个DAC吧。 [ynqs 编辑于 2011-05-17 09:00]
[23 楼] jackd80 [泡菜] 11-5-17 08:24 原文由 Bohnenkaffee 在2011-05-16 22:26发表 DIY的产品大多有问题，受设计者/制作者的水平所限，罕有出色水平，只有所谓性价比。......对高级器材及音乐都有了解的人也不会设计几百块钱的DAC。这应该是有经验后的体会。呵呵原文由等待毕业在2011-05-16 22:44发表楼主这个东西有usb接口，是不是可以接在笔记本usb口，然后再接到有源音箱上？是可以的，卖家有驱动，可以要一个，也可以问我要。这个板子不带光纤，只有USB和同轴两个输入（我没有同时接，不知道同时接哪个优先），任接上一个就响。如果是笔记本的话，还是可以试试的。只是，用USB的时候，貌似偶尔出“嘀嘀”声，有说法是“盗版驱动所致”。
[22 楼] 等待毕业 [资深泡菜] 11-5-16 22:44 原文由 jackd80 在2011-04-30 14:18发表 http://item.※※※※※※.com/item.htm?id=8713125769 不合规外链图片,不直接显示，谨慎点击这个靠谱吗？楼主这个东西有usb接口，是不是可以接在笔记本usb口，然后再接到有源音箱上？
[21 楼] Bohnenkaffee [陈年泡菜] 11-5-16 22:26 DIY的产品大多有问题，受设计者/制作者的水平所限，罕有出色水平，只有所谓性价比。好处是可以动用高级一些的元器件，不过很多时候都不如音响厂家用低级元件生产，价格较高的产品。国内的DIYer很少有接触高级器材的机会，对音乐也知之甚少；对高级器材及音乐都有了解的人也不会设计几百块钱的DAC。

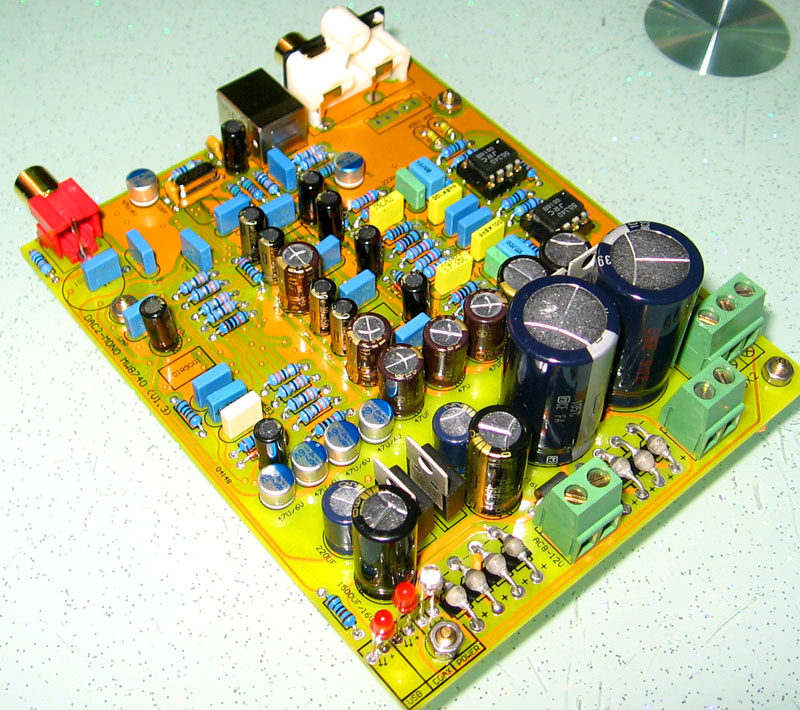

[20 楼] jackd80 [泡菜] 11-5-16 20:52 没有弄1541，DIY了一个WM8740 效果没有想像的好（甚至不比车载CD机好），还是比主板集成听着清晰舒服一些。借张图
[19 楼] sigma110 [禁言中] 11-4-30 23:33 原文由 ynqs 在2011-04-30 12:32发表 1541的中频好是建立在高频低频几乎残废基础上的，当然也是因为当是的技术水平不高。 300元的1541，绝对不值，比如现在双WM8740的DAC板子，淘宝上也就不到200元，素质比1541高天上去了！这个不敢苟同。不同年纪，接触的器材不同，听音、欣赏的习惯也都不同。按照基本频域来说，CD已经完全涵盖了，说其高低频残废，有点过了。
[18 楼] jackd80 [泡菜] 11-4-30 18:31 谢谢指点
[17 楼] ynqs [陈年泡菜] 11-4-30 17:41 其实个人玩DAC，说一下我的经验： 1、现在淘宝上的套件，线路设计都是相互抄袭，也经过很多人修改，比较成熟基本素质还是可以的，电源部分大量用稳压IC，各个环节独立供电，信噪比一般不会差。 2、电容只要是正品的audio专用的，虽然风格不同，但是素质也不会差，可以根据自己喜好换着玩。 3、最关键的就是牛了，千万别省钱，去信得过的商家定制一个纯铜线的火牛这个成本也不高（30W的大概50-60元），这样弄出来的DAC板子，基本素质是有保证的。
[16 楼] ynqs [陈年泡菜] 11-4-30 17:26 原文由 jackd80 在2011-04-30 16:34发表这个卖家肯定不给焊，呵呵。我性子急，遇到高温的东西更着急，上周把贴片的两个脚给焊一起了，费好大劲才分开。缺零件也没事，我能找到。我恰好有个问题想再麻烦您解答：但WM8740和双WM8740，差别有多大？设计良好，全套器材都够水准的情况下，双DAC在指标上少好，听感上声音密度稍高，普通设计下，单DAC反而容易出好声音，听感更自然。你还是没掌握贴片原件的焊接方法，两个脚焊一起不要紧，用吸锡带或者多芯铜丝粘上松香贴着粘一起的引脚加热，多余锡就被吸走，引脚自然分开了，而且焊接得很漂亮！
[15 楼] jackd80 [泡菜] 11-4-30 16:34 原文由 ynqs 在2011-04-30 15:34发表 1、有些卖家可以加点钱帮你焊成成品。 2、单wm8740的好像有成品版。 3、自己焊接其实很简单，折腾也是乐趣，那几个ssop封装的贴片IC，买点吸锡线，焊接起来太容易了，可以网上下载些焊接视频学习一下，太容易掌握了。 4、关于套件缺零件，的确麻烦，只好购买前沟通好，出了差错全额退款或者卖家无条件发随风补寄。这个卖家肯定不给焊，呵呵。我性子急，遇到高温的东西更着急，上周把贴片的两个脚给焊一起了，费好大劲才分开。缺零件也没事，我能找到。我恰好有个问题想再麻烦您解答：但WM8740和双WM8740，差别有多大？
[14 楼] ynqs [陈年泡菜] 11-4-30 15:34 1、有些卖家可以加点钱帮你焊成成品。 2、单wm8740的好像有成品版。 3、自己焊接其实很简单，折腾也是乐趣，那几个ssop封装的贴片IC，买点吸锡线，焊接起来太容易了，可以网上下载些焊接视频学习一下，太容易掌握了。 4、关于套件缺零件，的确麻烦，只好购买前沟通好，出了差错全额退款或者卖家无条件发随风补寄。
[13 楼] jackd80 [泡菜] 11-4-30 14:54 成品板我还没找到。不敢买他的套件，上次漏发2个元件，多发了5个。
