金戈铁马闯天下---金属制造4X5，5X7和8X10
176120
1645
|
[866 楼] facet
[陈年泡菜]
10-6-7 02:08
原文由 kkkddk 在2010-06-06 22:33发表 kkkddk好！这几天事情比较多，刚从暗室回来，明天一大早就得出发。想给您邮寄的东西等我抽空稍微整理一下就发给您。 关于机器的前后框架设计，重点还是涉及折叠的问题。不能折叠携带不便，失去了快速打开和收起来的使用乐趣。在机器的整体性设计上要考虑在使用中不用再另加什么东西就能迅速使用从最短（47/5.6）到最长（720/16 焦点距离469mm）的镜头.您“新设计的导轨最长520mm”完全可以满足这个要求。 |
|
[865 楼] kkkddk
[泡菜]
10-6-6 22:33
原文由 kkkddk 在2010-06-06 22:07发表 |
|
[864 楼] kkkddk
[泡菜]
10-6-6 22:07
原文由 facet 在2010-05-23 19:49发表 希望早点行赏到老哥的巨型相机。 [2010-06-06 22:32 补充如下] 笔误。欣赏 |
|
[863 楼] facet
[陈年泡菜]
10-6-1 19:41
原文由 kkkddk 在2010-06-01 12:04发表 kkkddk好！S45的转动部位采用平面轴承，旋转起来十分柔顺，锁紧和松开多是扳手，操作简单快速可靠。为了能快速打开和伸长采用抽拉的燕尾导轨。通过使用和制作这个机器，从中得到了很多启发，十分佩服德国人对机械原理的理解和运用。在DIY的过程中，对于可以借鉴的东西可以发挥自己的创造力去灵活的运用，是我们把学到的知识用于实践的一个基本途径。 |
|
[862 楼] facet
[陈年泡菜]
10-6-1 18:28
孤影自赏好！请收站内短信。
|
|
[861 楼] facet
[陈年泡菜]
10-6-1 18:23
原文由 孤影自赏 在2010-06-01 17:35发表 孤影自赏好！千万别说请教，您身边的老哈苏等一大批DX都是高手，在众多高手面前我属于菜鸟。看到您到手了TOYO810，很为您感到高兴，我很喜欢这款机器，操作简单，便于携带，十分坚固，唯一的缺点是镜头板和其他机器不通用，如果把他的镜头板做个大转小的就好携带了。我记得他有大转小的板，卡镜头板的方法是林哈夫45那种形式的。8X10的机器用的镜头里必须用大板的只有150/8和165/8，其他的基本都可以用标准板。为携带方便，有一个大板和一个大转小，其他就用标准板就好了，携带起来比较方便。如果有什么需要，请吩咐。 |
|
[860 楼] 孤影自赏
[资深泡菜]
10-6-1 17:35
资深的<<金戈铁马闯天下---金属制造5X7和8X10 >>一下午逐帖读过,对楼主很佩服.
对于大画幅今后还要多多向资深请教. |
|
[859 楼] 孤影自赏
[资深泡菜]
10-6-1 13:12
原文由 facet 在2007-10-04 20:29发表 牛机!!!!!! |
|
[858 楼] 孤影自赏
[资深泡菜]
10-6-1 13:12
原文由 facet 在2007-10-04 19:41发表 利害!!!!!! |
|
[857 楼] kkkddk
[泡菜]
10-6-1 12:04
原文由 facet 在2010-05-27 21:49发表 仔细看了S45的原厂机图片，的确是很巧妙的设计！ |
|
[856 楼] facet
[陈年泡菜]
10-5-29 02:07
原文由 shadowleaves 在2010-05-29 00:55发表 |
|
[855 楼] shadowleaves
[资深泡菜]
10-5-29 00:55
原来是山寨的Canham。也不错，从仿制开始也没什么，看以后创新吧。
Canham完全缺乏前后组摇摆零位的问题解决了么？     |
|
[854 楼] facet
[陈年泡菜]
10-5-29 00:44

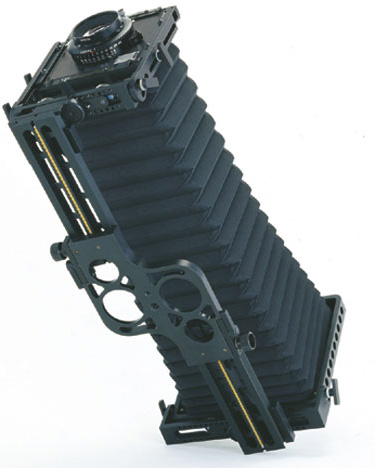

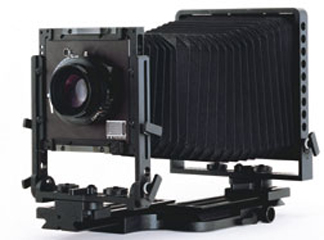

原文由 kkkddk 在2010-05-28 14:09发表 kkkddk：S45的导轨前后架下边的小导轨是可以平行重叠的，因此它可以使前后板最大限度的靠近，所以使用广角头很方便。原厂商的导轨使用的是型材，只加工了导轨配合面。但这个型材是厂商专门制作的而不是普通的型材，若要大批量生产才有可能去定制型材，小批量没必要，数量少人家也不会给生产。如果要设计抽拉导轨，除了S45的这种结构外还可以设计其他的形状。总之是要设计成燕尾轨道才是DIY的强势。 |
|
[853 楼] facet
[陈年泡菜]
10-5-29 00:27
原文由 kkkddk 在2010-05-28 14:09发表 kkkddk好！ 我发S45的图片的主要用意是看一看这类机器的设计思想，我手里也有仙那P2和F的机器，单轨的设计不便于携带是它的致命之处。这种设计在室外实际使用中也有很多问题，比如前后板的距离限制了短焦距镜头的使用，用长焦镜头必须另外加长导轨，皮腔怎么解决呢？按理来说用广角镜头要用广角（做透视调整--移轴是必须的）皮腔，用望远头要加长皮腔。因此便于使用和携带的机器最好设计导轨是抽拉形式的。 |
|
[852 楼] facet
[陈年泡菜]
10-5-28 22:45
原文由 kkkddk 在2010-05-28 13:13发表 kkkddk好！ 关于折叠尺寸，我看还要根据实际设计来定，210这个尺寸我感觉长了。160和100这个尺寸比较合适。 折叠机器在折叠前皮腔和前组脱开的想法不好，即能折叠为什么不把它设计成可以快速打开的呢？在实际使用中，特别是一些比较恶劣条件下更需要简便快速。如果在折叠的时候还需要把前组的皮腔脱开才能折叠就太麻烦了。 后组的设计最好设计成需要取下来就取，取下来是为了装上120的片盒（6X9或612）。不需要取的时候没必要多这道手续，对好焦直接插片盒是最简单的操作方式。 在设计前后组的像面距离时必须考虑在打开机器后能迅速使用最短焦距和最长焦距的镜头。不要用在室内使用机器的思维，主要考虑的是便携和操作方便。不论是L或U型支架都必须要设计成不用特殊的操作或拆卸就能用最短和最长焦距的镜头。 |
|
[851 楼] kkkddk
[泡菜]
10-5-28 14:39
原文由 kkkddk 在2010-05-28 13:13发表 如果DIY，只要能做出来，成本不是问题，功能越多越好，精度越高越好。但如果作为面向国内的产品，有基本的功能，简单可靠，重量轻，成本低才是出路。 生产具有完美功能和高精度的产品，要么靠成本，要么靠规模。技术水平只是必要条件。 说以所谓大画幅国货精品，是个美好的愿望，可能会实现，要有个漫长的过程。 |
|
[850 楼] kkkddk
[泡菜]
10-5-28 14:09
原文由 facet 在2010-05-27 21:49发表 看了S45的图片，S45导轨又三部分，等长。我前面说的意思，是要把其中一部分做的很短，这样可以减重，因此产生在使用广角镜时，导轨可能出现在视场中的问题。 S45的导轨，整块料加工，虽然不难，但费时，成本高。我认为厂商使用的型材，最多只精加工配合面。 |
|
[849 楼] kkkddk
[泡菜]
10-5-28 13:13
原文由 facet 在2010-05-27 21:49发表 facet兄，谢谢您了。 你的建议很好，我有个初步设想，正想请教您。设想有如下特点一部机器： 1。可折叠为210x160x100mm。 2。折叠前需把皮腔和前组脱开，是否会感觉不方便？ 3。为简化后组设计，拍摄时需取下毛玻璃（和框一起），然后插片盒。是否有问题？ 4。为简化导轨设计，可能不能使用太短焦距的镜头。为平衡制造简单和功能要求。您认为最短焦距为多少合理？请您帮我估算一下在此焦距下前后组的距离（镜头板到毛玻璃）。 |
|
[848 楼] facet
[陈年泡菜]
10-5-27 21:49
原文由 kkkddk 在2010-05-23 11:11发表 kkkddk好！我已经发邮件给您。关于制作机器的事情我自己的看法是：首先选准机型，在大幅机器里有很多优秀的设计思想可以借鉴，设计合理，操作简单，便于携带，是主要考虑的问题。建议在导轨的设计上用抽拉轨，机器可以折叠，以4X5机器为出发点，如果考虑6X9或612，这些在4X5上能很方便实现，因为有现成的后背可以选择。用圈内人的话说，4X5以上的散业叶片是大幅，4X5以下的1209胶片的是中幅。既然要做机器，就要做大幅的。另外就是大幅机器有一个称呼叫技术相机，意思是他可以在拍摄过程中调整透视关系。我之所以建议要在机器的便携和操作简单上进行思考，目的就是要有好的使用性能。 林哈夫有款机器叫S45，集单轨的不脱轨设计和双轨的折叠便携于一身，我个人感觉是比较好用的机器。只是制作难度大，我为周围朋友们制作了一些，从使用的效果看很好！如果在加工能力和工艺上没问题，建议在S45的基础上进行改造创新，比那些管状导轨要好用的多！  |
|
[847 楼] facet
[陈年泡菜]
10-5-27 21:11
继续局部
 |
|
[846 楼] facet
[陈年泡菜]
10-5-27 21:07
叶子
 |
|
[845 楼] facet
[陈年泡菜]
10-5-23 19:49
原文由 kkkddk 在2010-05-23 11:11发表 kkkddk好！皮腔的设计早就完成了，在长边长度2.5米的情况下，用传统的叠法不好办，采取四角用钢丝绷紧，上下面用碳素杆绷紧的方法可以很好的解决问题。 |
|
[844 楼] kkkddk
[泡菜]
10-5-23 11:11
原文由 facet 在2009-12-05 19:52发表 facet兄，不知你的皮腔解决没有？如果还没有好的方案，我有个建议。在皮腔内用四根类似伸缩天线（鱼竿）的管子支撑。皮腔每一叠之间用塑料片横向支撑。皮腔叠法和相机上的不一样，我的一台德国产的机器上有类似的，需要的话，我再去仔细看看，画个图。 |
|
[843 楼] facet
[陈年泡菜]
10-4-17 03:54
原文由 老先生 在2010-04-17 01:33发表 老先生好！这么晚了还回帖真让我感动。谢谢夸奖，您喜欢我就高兴了。千万别谢，应该我给您道歉，时间这么久了才给您做完，抱歉的很。实在是因为我欠帐太多，许多图纸等着我，每天都要画到这个时候，因为明天一早还得去厂里，不得不睡会儿了。 |
|
[842 楼] 老先生
[陈年泡菜]
10-4-17 01:33
老张真能工巧匠也，非常喜欢！谢谢谢谢！再次感谢！
|
|
[841 楼] facet
[陈年泡菜]
10-4-16 23:45
原文由 老先生 在2010-03-17 11:38发表 老先生好！ 这些日子太忙了，昨天8X10的样包做好了到现在也没时间过去瞅一眼，先看看您和秦兄的支架和您要的小夹具。原来您给的图做出来不好用，原因是那个螺丝头上的垫片在上紧时跟着转，我改了一下，用不锈钢板和进口的不锈钢弹簧片结合做的，扭是铝合金的。希望您能喜欢。 [facet 编辑于 2010-04-16 23:46]  |
|
[840 楼] facet
[陈年泡菜]
10-4-16 23:19
原文由 老先生 在2010-02-26 18:10发表   |
|
[839 楼] facet
[陈年泡菜]
10-4-16 23:14
原文由 bjtigger 在2010-04-16 22:10发表 bjtigger好！邮件已发，请查收，谢谢！ |
|
[838 楼] facet
[陈年泡菜]
10-4-16 23:01
原文由 孤影自赏 在2010-04-16 22:10发表 孤影自赏好！请老兄收站内短信。 |
|
[837 楼] bjtigger
[泡菜]
10-4-16 22:10
本人对楼主的5X7（803型）座机和8X10皮腔很感兴趣。能分别发个报价吗？谢谢！
邮箱[email protected] |
