Sinar P2 4x5
4667
70
|
[42 楼] Amoebahydra
[资深泡菜]
13-11-5 13:43
Expolux 系統

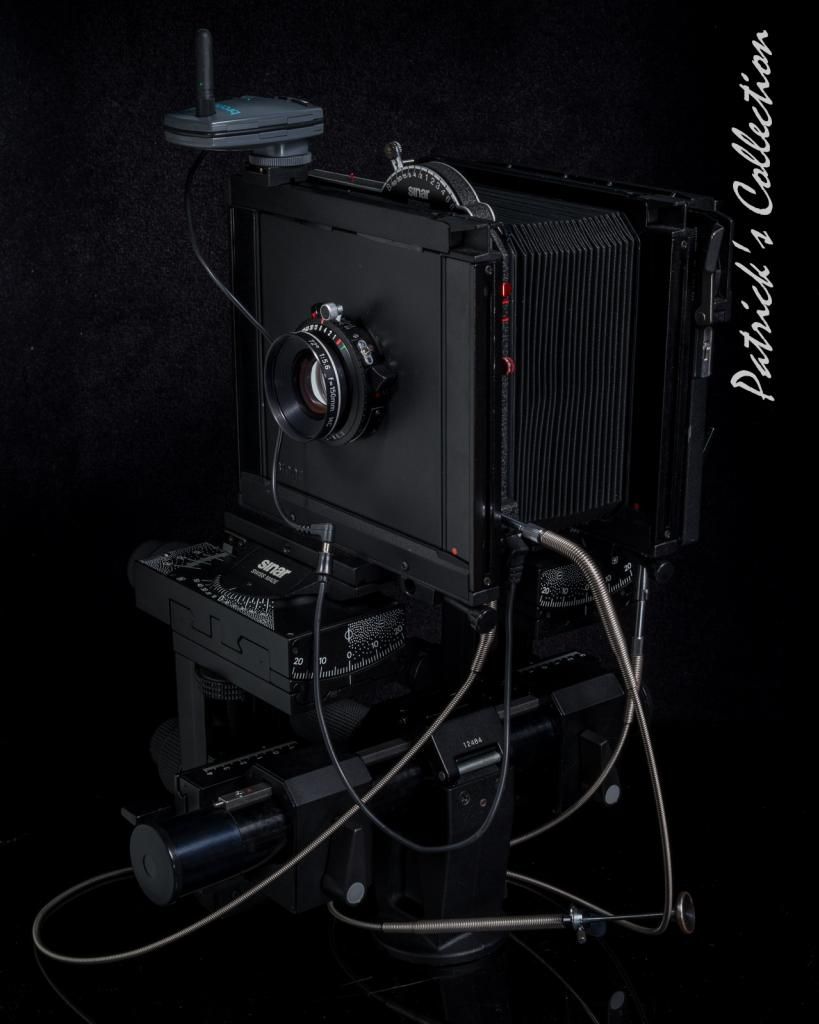

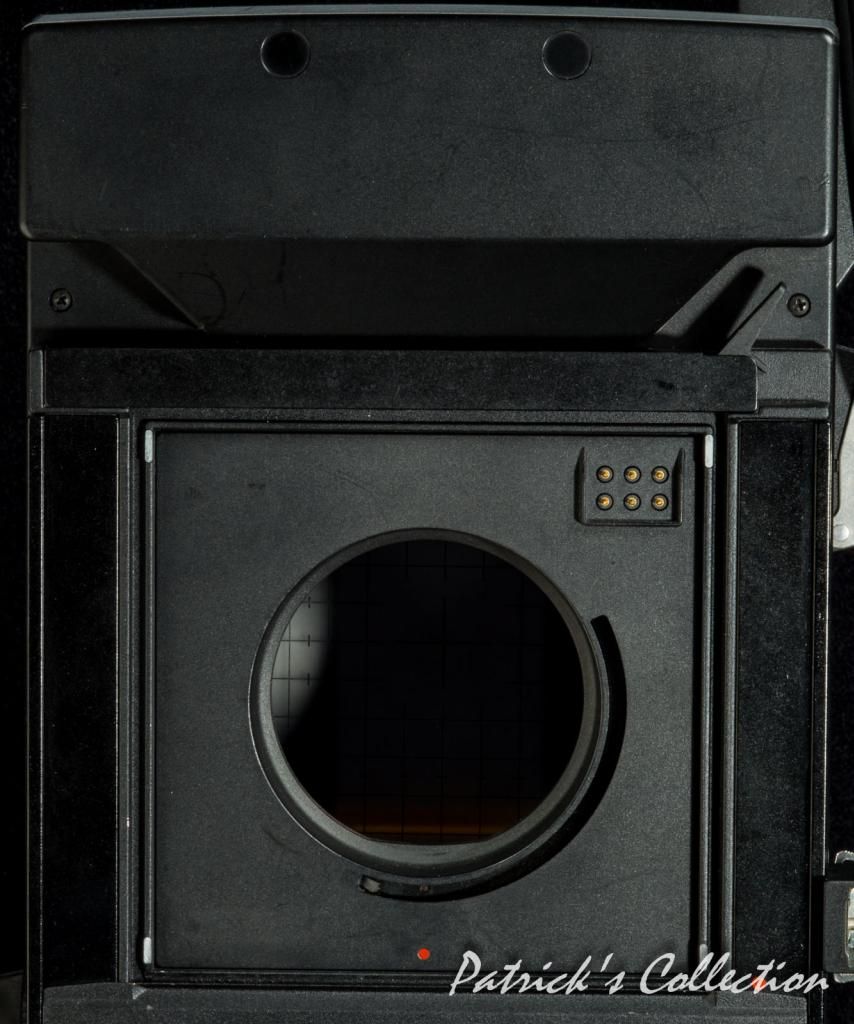

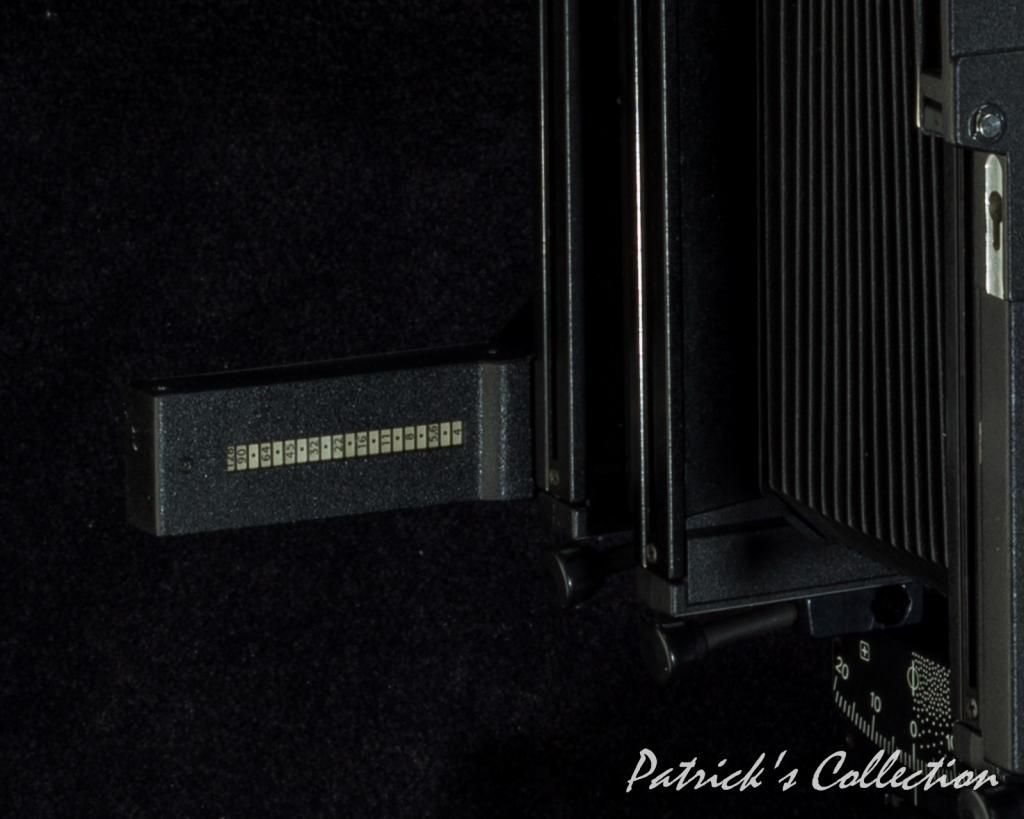

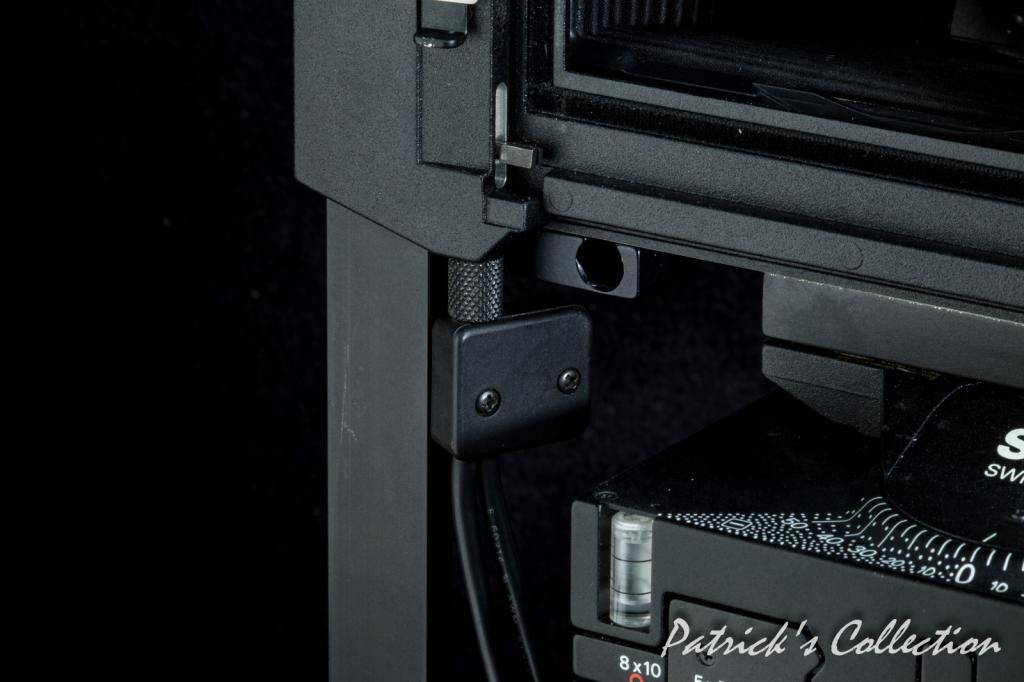

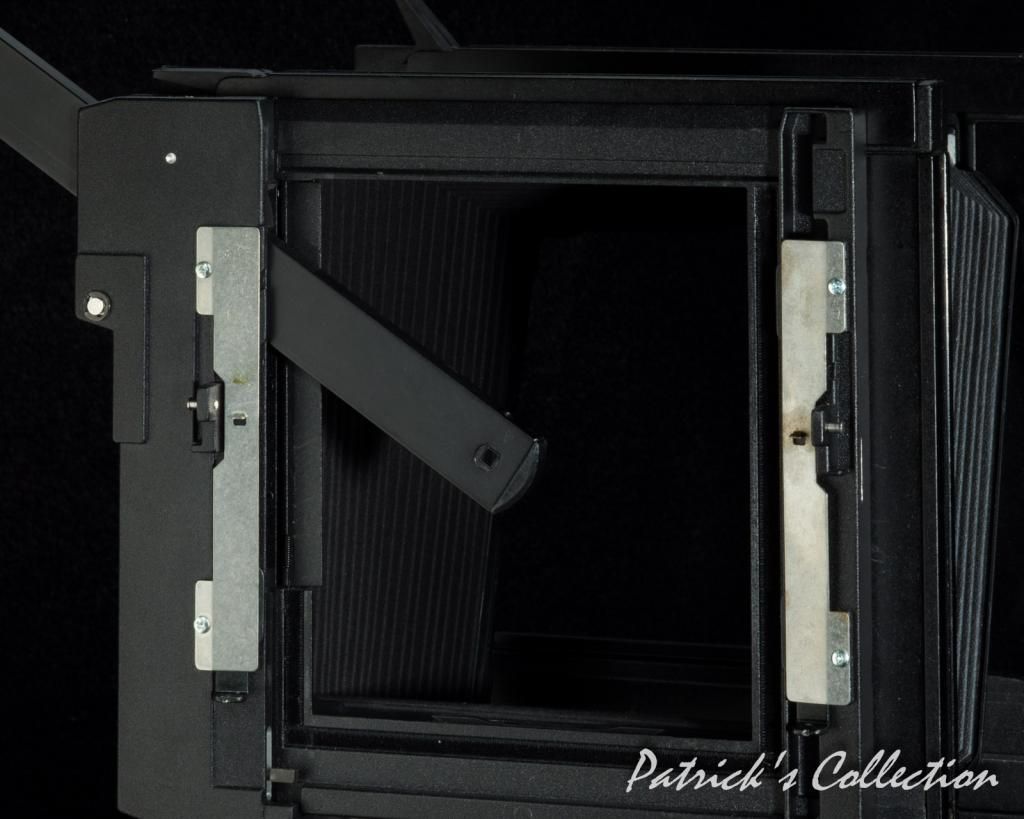

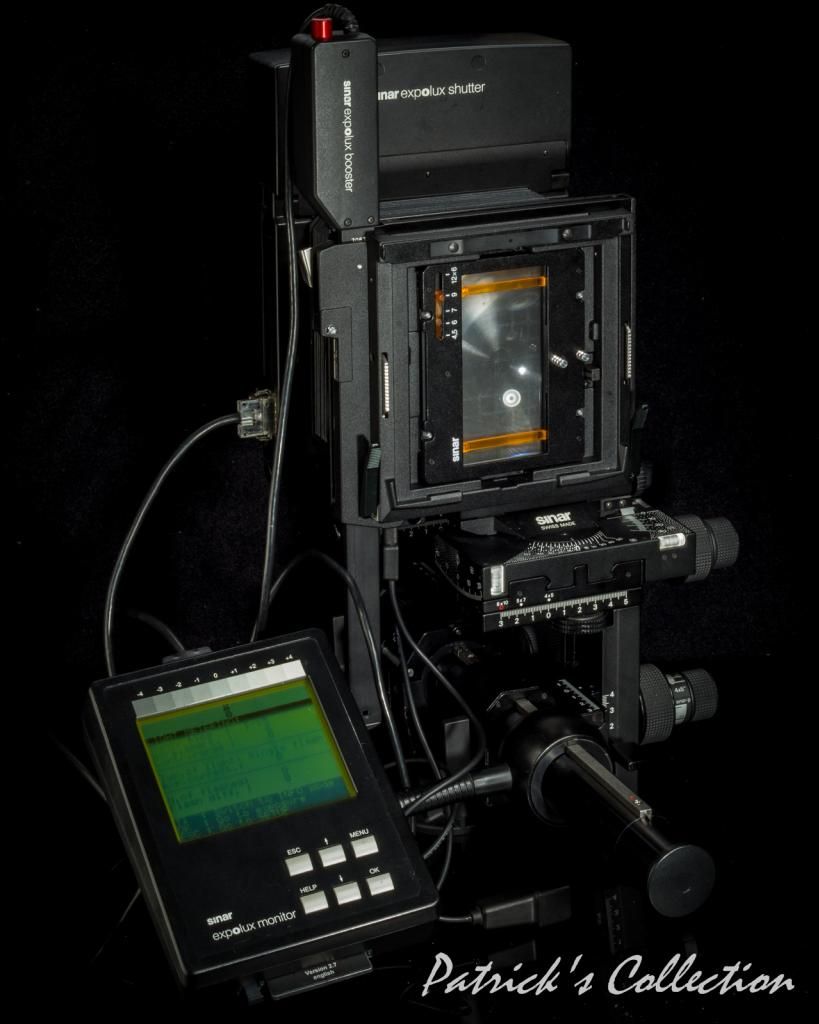

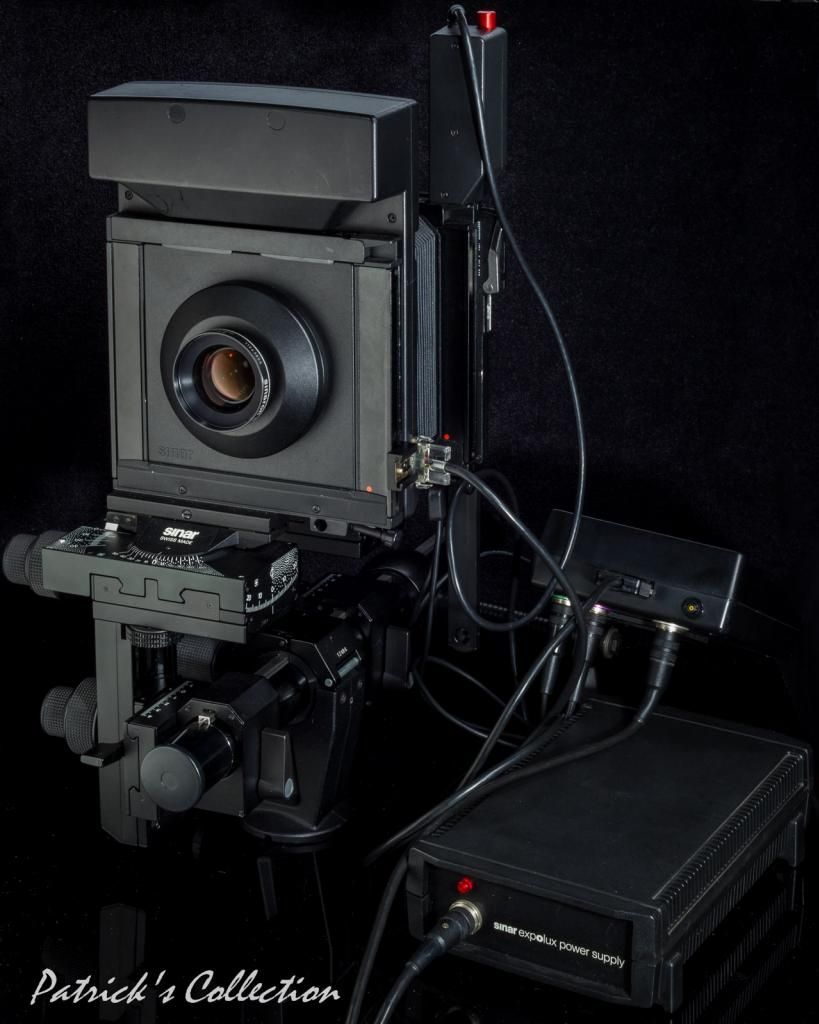

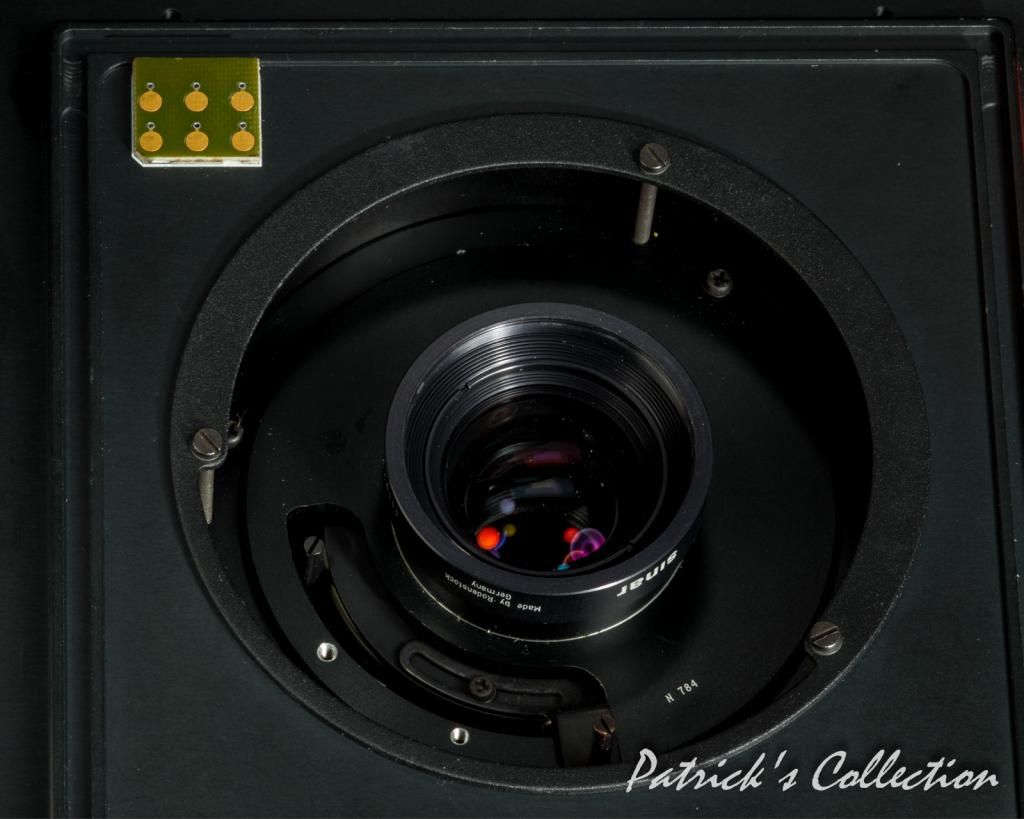

這是Sinar設計給P2用的終極系統, 綜合了測光,曝光, 拍攝的功能。設計沿自DB系統, 所以也用DB鏡系但有電子化的改進。 [sinar p2-71]  整個系統的核心是具有處理功能的Expolux Monitor, 整個編程及鏡頭與菲林特性資料都儲藏在一張記憶咭內。Expolux Monitor接駁著Expolux電子快門, 測光用的Expolux Booster測光棒, 及連結P2後背的片盒感應器。配合Expolux Booster可作多點測光來提供測光讀數,所量度的測光點可在Expolux Monitor上的Zone Scale上顯示出來。同時讀數可配合內存的鏡頭及菲林數據(如倒數失效補償)來直接拍攝。 [sinar p2-72]  Sinar Expolux Booster可配合Sinar P2的metering back選擇測光位置 … [sinar p2-73]  在Sinar P2後背上的片盒感應器及連結Expolux的接線… [sinar p2-75]  使用Expolux系統, 通過Expolux快門與DB鏡板的新加電氣接口Expolux Monitor可直接識別所用的鏡頭而提取應用的鏡頭數據。 [sinar p2-76]  [sinar p2-77]  本帖最后由 Amoebahydra 于 2013-11-5 13:43 编辑 |
|
[41 楼] 色比爱
[老坛泡菜]
13-11-1 23:33
学习
|
|
[40 楼] 江河流水
[泡菜]
13-10-25 01:10
好贴
 |
|
[39 楼] 汪大壮
[资深泡菜]
13-10-14 12:50
Amoebahydra 发表于 2013-10-4 20:59 周末倒腾出仙娜机器，按照楼主提示，偿试成功。仙娜机背的那两个压条，比较没有存在感，以至于我几乎忽略了它的存在  。顺便试了下手头的申豪木机，当然也可以这样安装。而且申豪的压条，就很明显。再次感谢楼主！ |
|
[38 楼] 汪大壮
[资深泡菜]
13-10-4 23:29
Amoebahydra 发表于 2013-10-4 23:12 谢谢！我回头试试看。 很久不用这机器了。 |
|
[37 楼] Amoebahydra
[资深泡菜]
13-10-4 23:12
汪大壮 发表于 2013-10-4 23:05 一次成像后背本身兩側都有一條槽, 放到後背後用鎖條壓住這兩條槽固定一次成像后背。 |
|
[36 楼] 汪大壮
[资深泡菜]
13-10-4 23:05
Amoebahydra 发表于 2013-10-4 20:59 多谢答复！ 继续求教：这样安装，是不是需要专用附件才可以？一次成像后背本身无法直接锁住啊？ |
|
[35 楼] Amoebahydra
[资深泡菜]
13-10-4 20:59
汪大壮 发表于 2013-9-30 22:44 這些一次成像后背都是用標準 Graflex 接口, Graflex 的正確裝法是直接放到後板上再用兩旁的鎖條鎖上; 一次成像后背太厚了用取景毛玻璃壓會對取景毛玻璃成損害... |
|
[34 楼] 汪大壮
[资深泡菜]
13-9-30 22:44
Amoebahydra 发表于 2013-9-3 22:10 感觉帖主安装一次成像后背的方式很奇怪啊？卸下取景毛玻璃后背，把片盒直接放后组上？这样如何固定呢？ 我注意看了帖主的照片，所有一次成像后背，无论是405，550，还是545，都是这样安装使用的。 |
|
[33 楼] lllkkk420
[泡菜]
13-9-7 08:38
Amoebahydra 发表于 2013-9-5 13:58 |
|
[32 楼] woshihuminwei
[泡菜]
13-9-6 09:56
鼓掌！希望能看到lz的作品，聊聊p2在工作中的一些运用
|
|
[31 楼] Amoebahydra
[资深泡菜]
13-9-6 09:38
影像的拍攝 – 數碼方案

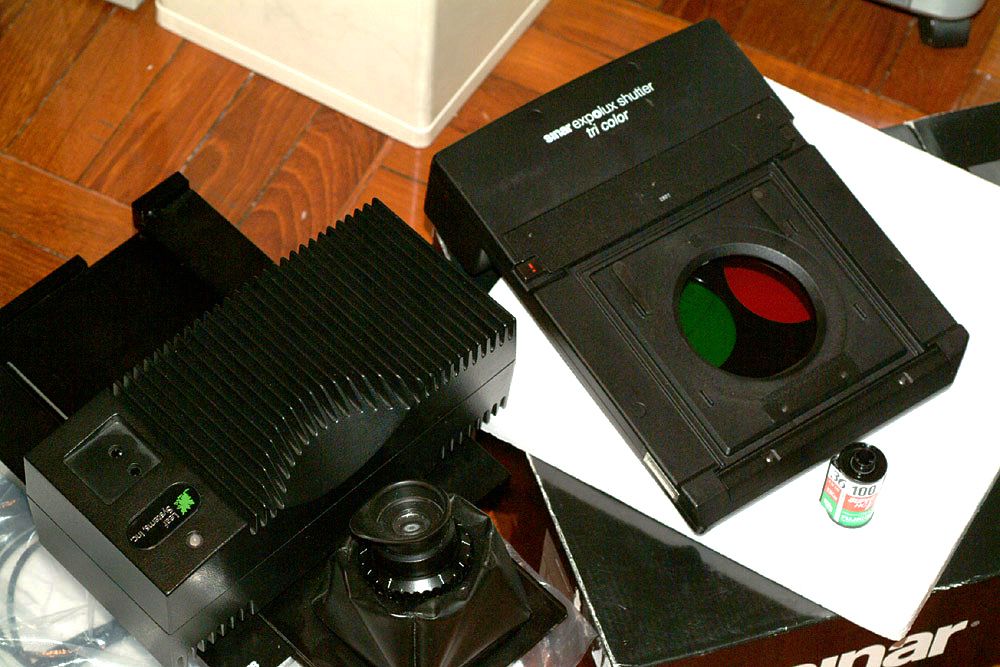

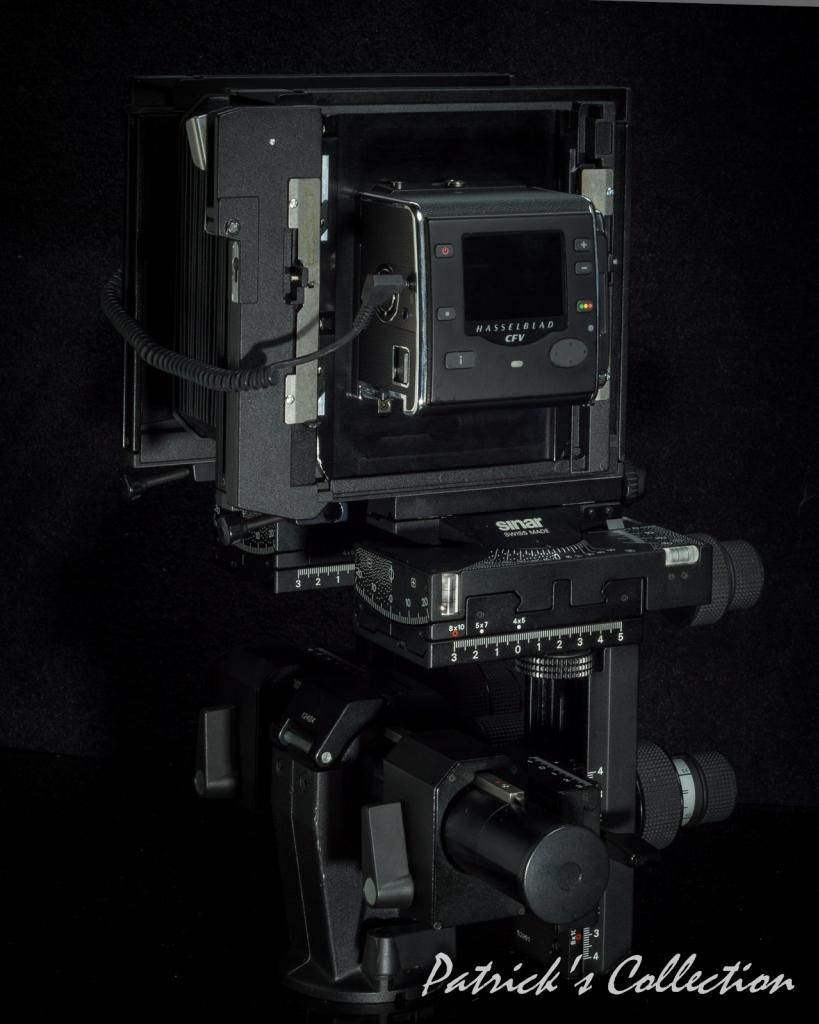

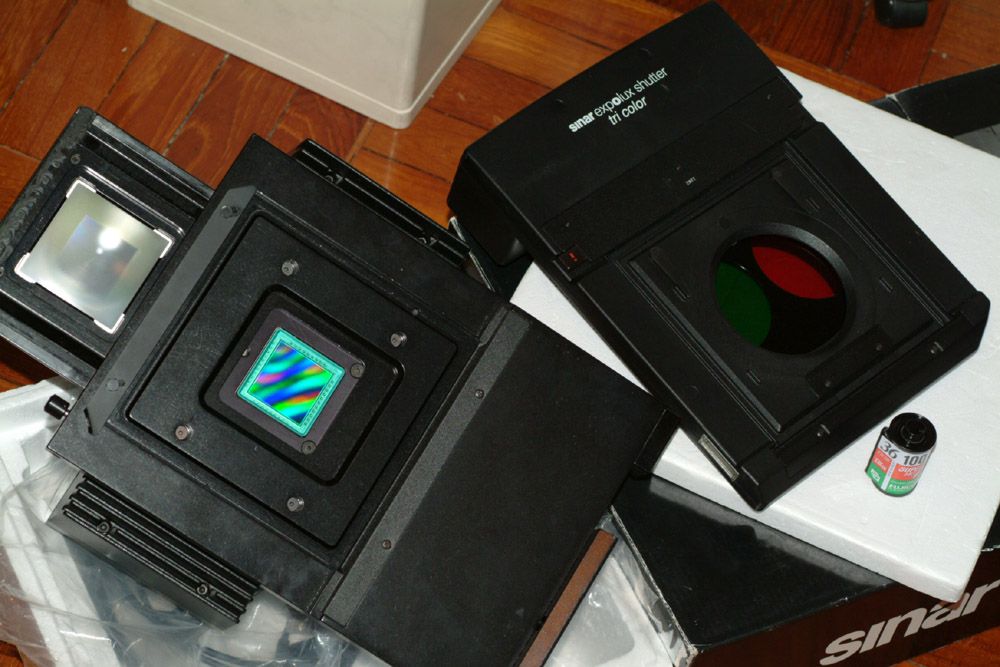

最初的時候我是用Sinar-Leaf的DCB1單色數碼背, 要用Expolux Tricolor快門分RGB三色拍攝; 雖然這背用上了pelter cooling冷凍CCD感應器而令雜訊極低畫質優秀, 但背是舊了一點只有2000x2000=4M像素。操作上也要接上Mac才可用,因此更換了較新的數碼背。   我現時用兩個哈蘇數碼背, CFV-16及CFV-50, 都是哈蘇 V-系接口配合連可夫的Graflex接板在Sinar P2上使用。  當然我也會用中幅數碼機於Sinar P2上。圖中就是接上 Leica S2拍攝。  |
|
[30 楼] Amoebahydra
[资深泡菜]
13-9-5 14:06
影像的拍攝 – 卷裝菲林背

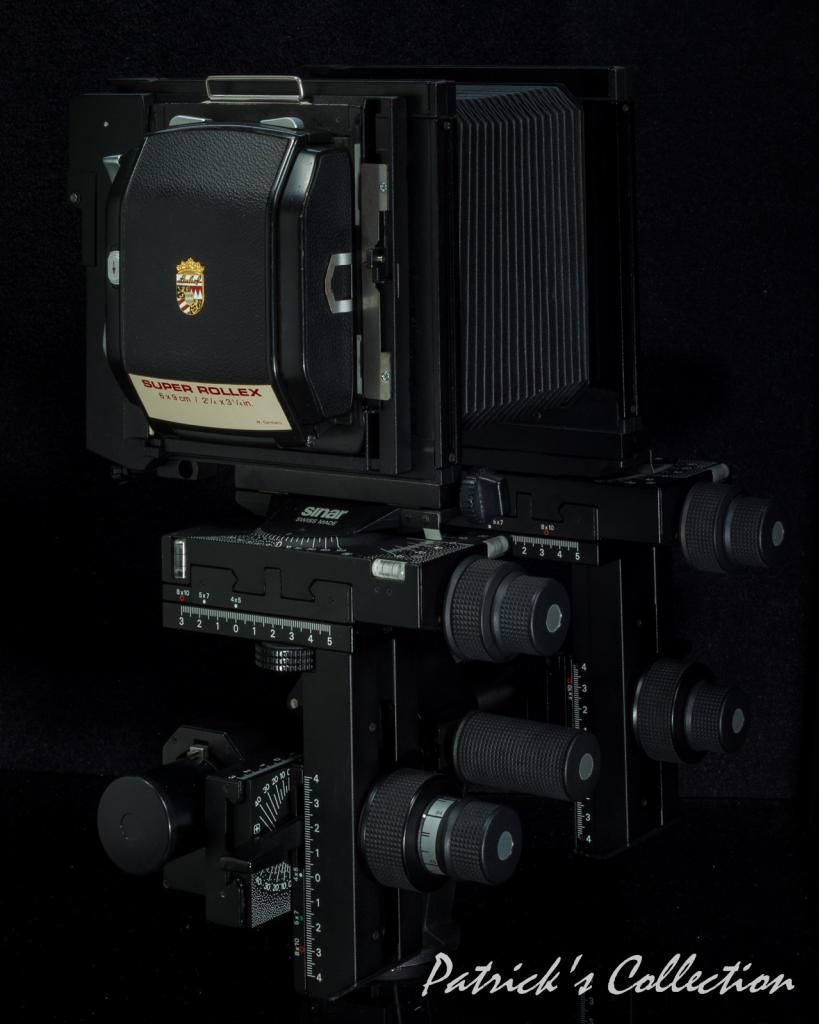

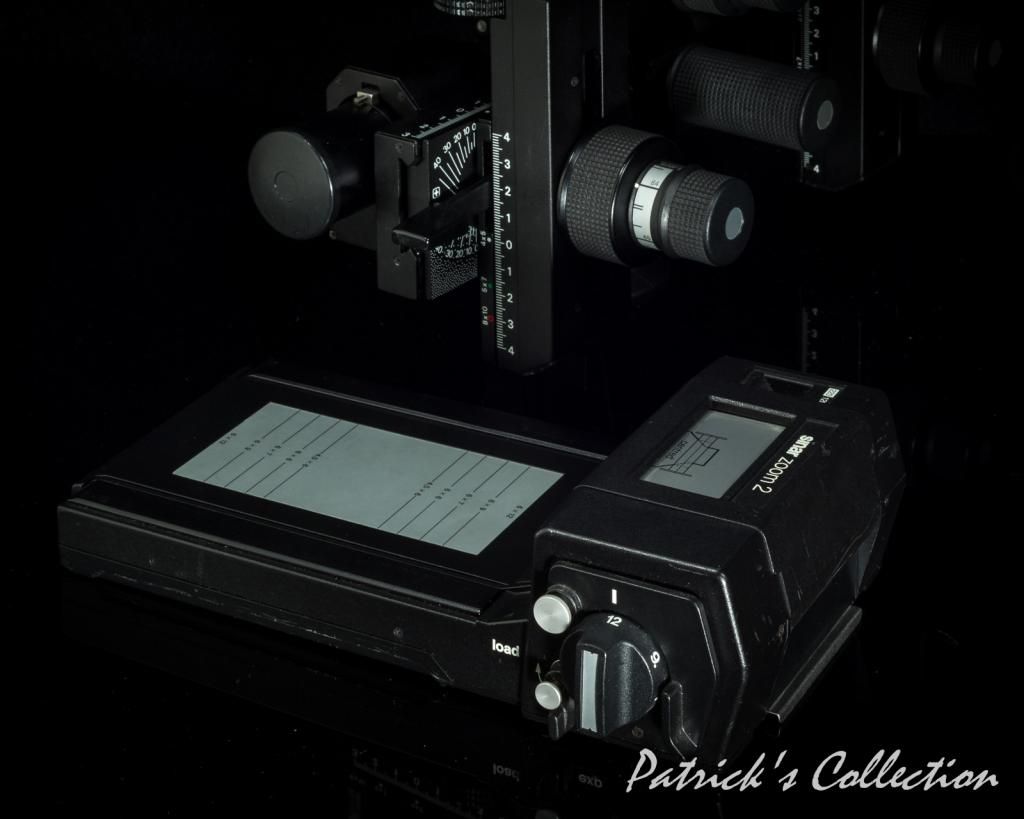

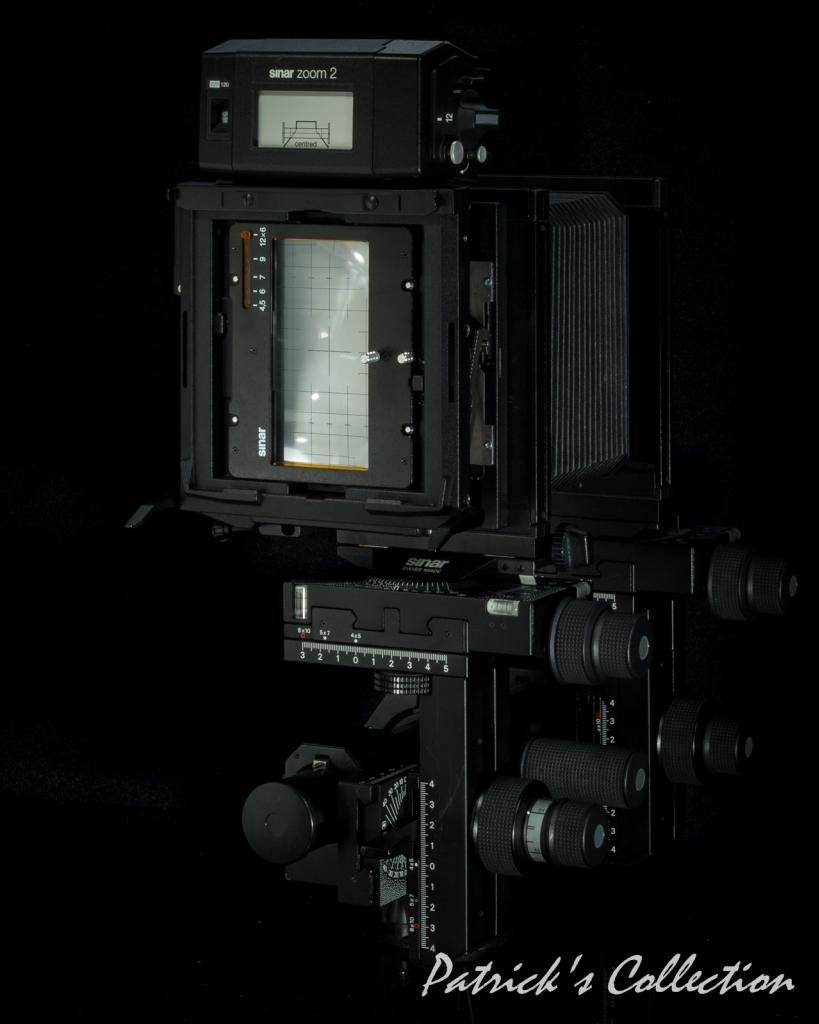

因為Sinar P2是用Graflex後背接口的, 所以所有的Graphex菲林背都適用。這是一個連可夫的Super Rollex 6x9菲林背用於Sinar P2上。連可夫的菲林背比較紥實, 所以對成像的準確度較有信心。換菲林時菲林背在捲到第一張片時會停下來, 曝光之後要按一釋放鈕才可繼續捲片到第二張的位置。  這是Sinar Zoom 2的可變片幅菲林背, 可在拍攝中途轉換由6x4.5至6x12五個片幅拍攝。是我的多用途菲林背。因為片幅可以中途改變, 所以不用張數來顯示剩餘菲林而以剩餘菲林長度來摽示;同時因為菲林背可用120及220菲林所以剩餘菲林長度也有120及220顯示。   除了Graflex接口片背外, Sinar也有接合哈蘇片盒的接板以供使用哈蘇片盒拍攝。在接板上是備有菲林前捲扳手以供轉片用。  當然Sinar也有接板直接接駁哈蘇相機拍攝, 好處是可用哈蘇觀景取景, 但缺點是不能用短焦鏡頭  |
|
[29 楼] Amoebahydra
[资深泡菜]
13-9-5 13:58
lllkkk420 发表于 2013-9-4 20:26 Prestor 8 快門的口径是80mm, 但原厰跟AC Adapter所以户外用要改裝DC電源 ...同時我也加裝了一塊Sinar鏡板在快門上才可用在Sinar機上 本帖最后由 Amoebahydra 于 2013-9-5 14:01 编辑 |
|
[28 楼] lllkkk420
[泡菜]
13-9-4 20:26
老师，我有个问题想请教，Prestor 8電子快門和Sinar-Copal快門口径是一样的吗，我玩老铜头，手头有Copal快門，所以很想了解一下Prestor 8電子快門的口径，毕竟Copal快門最快也只有1/60秒，很多时候还得选择光线弱的时候拍，有点麻烦。
|
|
[27 楼] Amoebahydra
[资深泡菜]
13-9-4 12:26
影像的拍攝 – 4x5"盒片

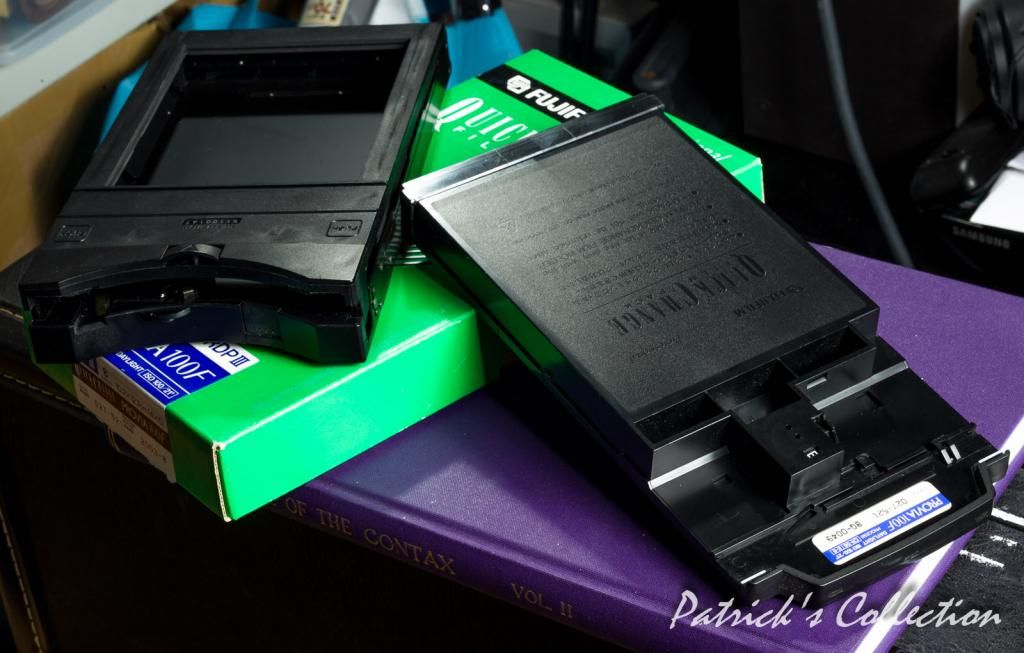

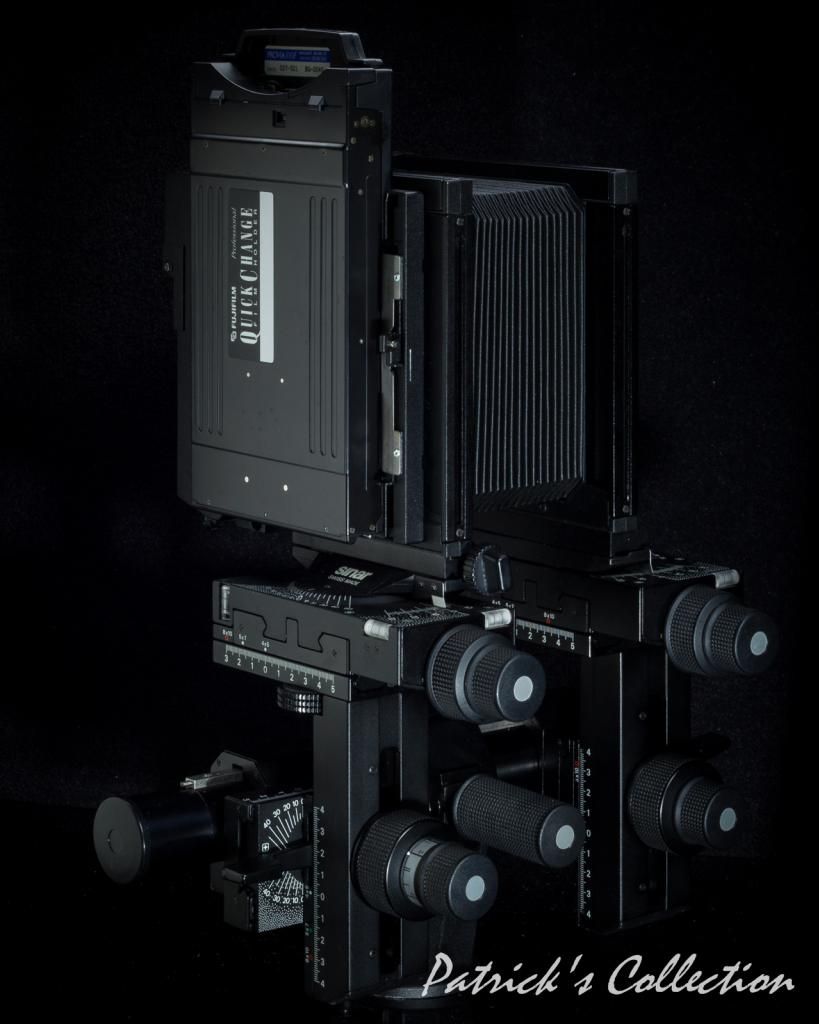

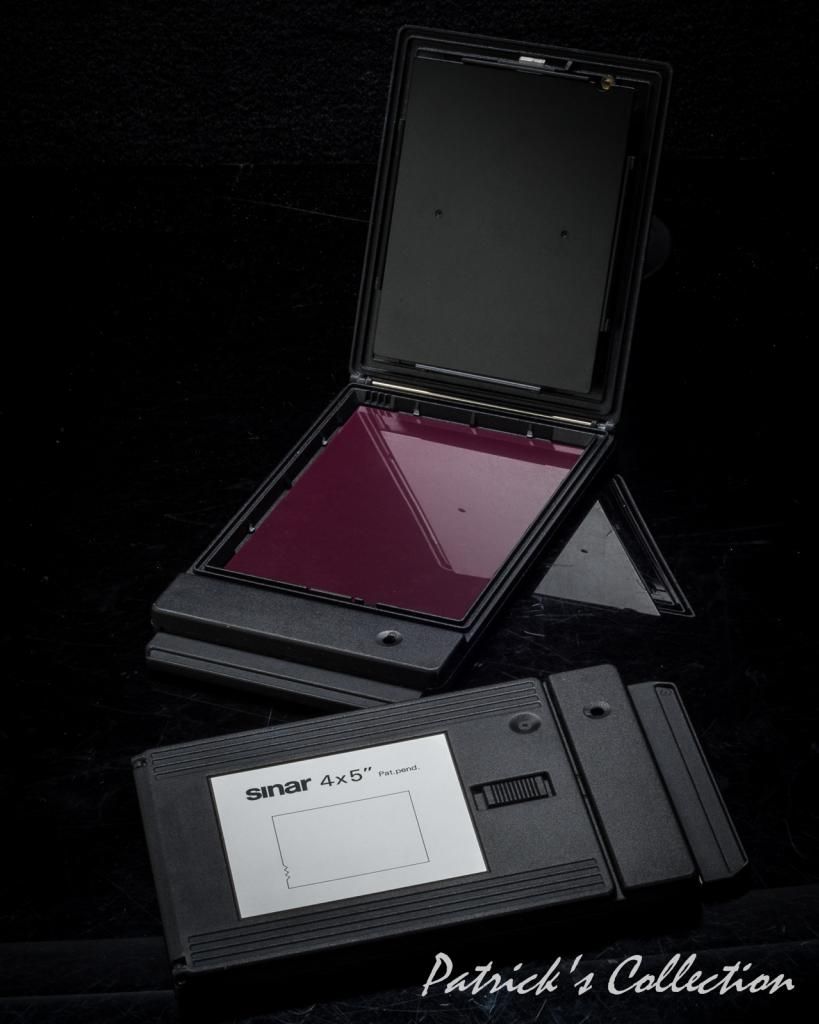

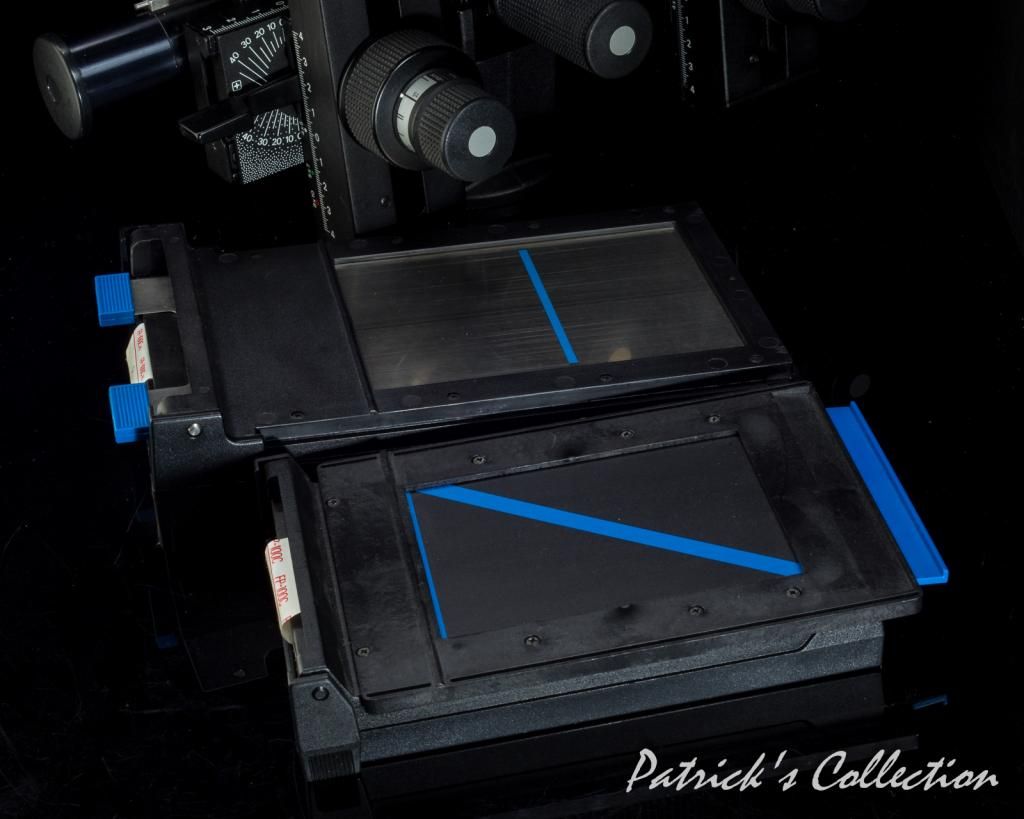

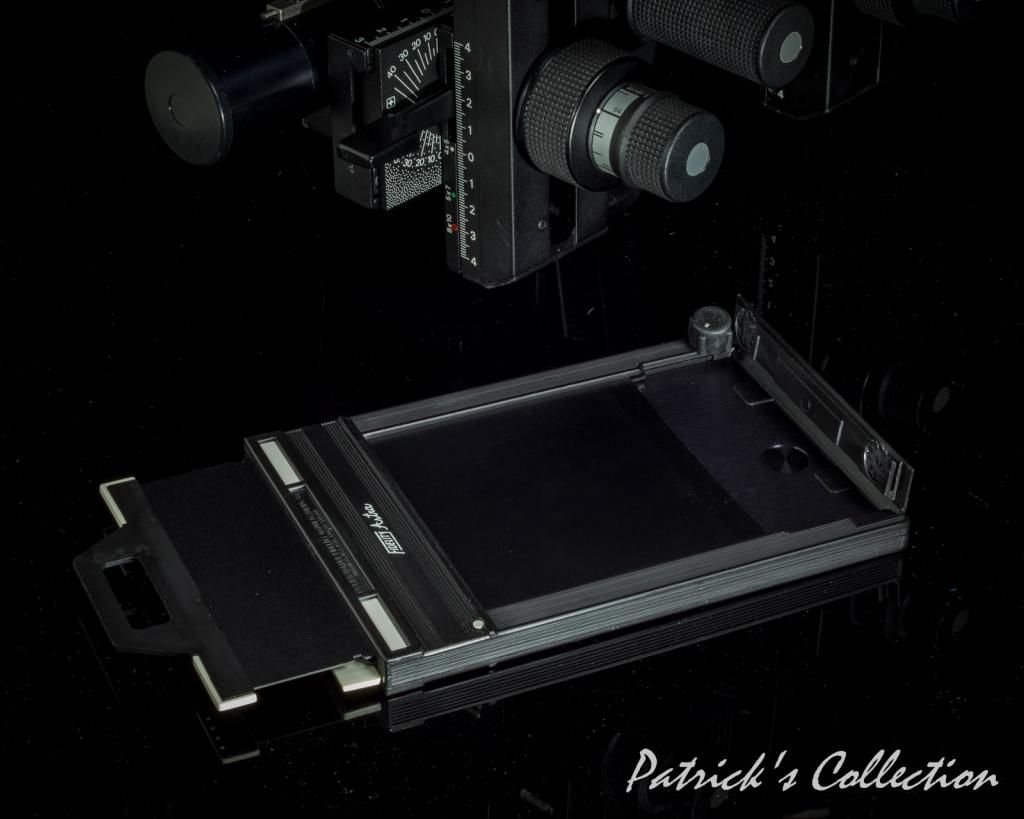

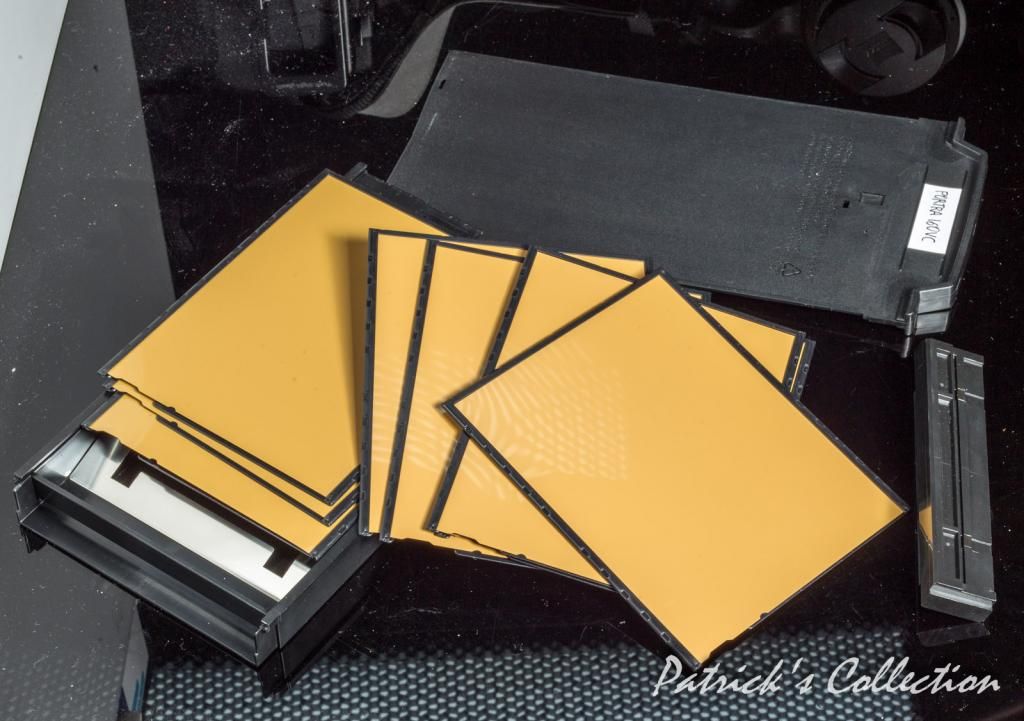

用得4x5座機當然最理想是用盡4x5"片幅, 所以4x5"片盒是不可或缺的。在Sinar P2上我是用三種4x5"片盒的。 這一種是最經濟的 Fidelity Astra雙片式片盒, 這片盒在這類型中巳較好了。片盒的遮光片有鎖鈕以防意外拉出令菲林走光,當片盒插入後背後後背會壓着片盒上的小白色按鈕這時遮光片才可以抽出。同時片盒上還有數字轉輪可以將選擇的數字曝光於底片上以資識別。這片盒的缺點是由於菲林是插入片盒的片槽內而片盒是以塑料製造所以會引起靜電惹塵,同時因為菲林是不會壓死所以會有虛位移動而影响影像清晰度。   這是Sinar的單張4x5"片盒,這片盒是全金屬制造所以剛度十足;片盒的蓋也有金屬壓片把菲林牢牢的壓在片框上,因此影像的清晰度是最高的。可惜是價格高昂及重量驚人,一般出街我只會帶三張用在認為最值得拍攝的照片上而其餘則用卷裝菲林背拍攝。片盒背面有一凸針,若片盒內有菲林凸針就會凸起以防錯誤打開片盒。片盒的遮光片是有鎖的,當片盒插入P2機背時釋放鈕壓着機背才可抽出遮光片; 遮光片抽出有第二個鎖位固定遮光片而不用完全拔出才可拍攝,這樣可以提醒攝影師片盒是並未有關上遮光片, 當然再按釋放鈕可完全抽出遮光片。在打開片盒入片後關上,有一指示窗會轉為黑色,但一抽出遮光片後(既曝光)指示窗則會轉為白色。片盒內在菲林平面前有一位置可夾着攝影師的個人化資料片以曝光在菲林上作為紀錄。在片盒內有一角是有凹凸紋,當林菲的識別碼對準這角放入片盒藥膜就會對着正確曝光方向;如此在黑暗中入片不會容易錯誤地入錯菲林。   這一個是富士的Quickchange片盒,用的是富士八連發菲林;它是我在掃街或快速拍攝時使用。操作上只需要一拉一推就可轉換菲林了,非常快捷。當一拉時內盒內第一張片就給內盒內的彈簧推到頂部,一推就在這張片後面墊了一個堅硬平面確保曝光在對焦時的平面上。曝光後一拉整個內盒手柄, 巳曝光的片就會給盒內的彈簧壓到最底, 再推上就可復原最初的狀態。在這狀態下, 就算未拍完所有的片都可以更換第二個片盒繼續拍攝, 這樣攝影家就可交替用不同類型的菲林拍攝。內盒有從1到8剩下張數顯示, 的在拍完所有的片時顯示器會出現"E"的字樣而這時再不能抽出內盒換片, 這時就要更換另一個還有未曝光片的內盒。  富士所用的菲林是連內盒一同出售的, 價錢當然比十張裝的頁片菲林貴, 同時Quickchange也只是內銷並不出口;所以我是自已拆開番充普通頁片4x5菲林使用。   |
|
[26 楼] Amoebahydra
[资深泡菜]
13-9-4 12:17
mahler9 发表于 2013-9-4 00:12 剛剛 bid 咗部 Cambo Ultima 35, 都係 yaw-free; 只不過 5 Kg, 你一定拿得動 ... 本帖最后由 Amoebahydra 于 2013-9-4 12:20 编辑 |
|
[25 楼] mahler9
[老坛泡菜]
13-9-4 00:12
Patrick兄,這种机太重,拿不動啊.
|
|
[24 楼] Amoebahydra
[资深泡菜]
13-9-3 22:10
影像的拍攝 – 即影即有

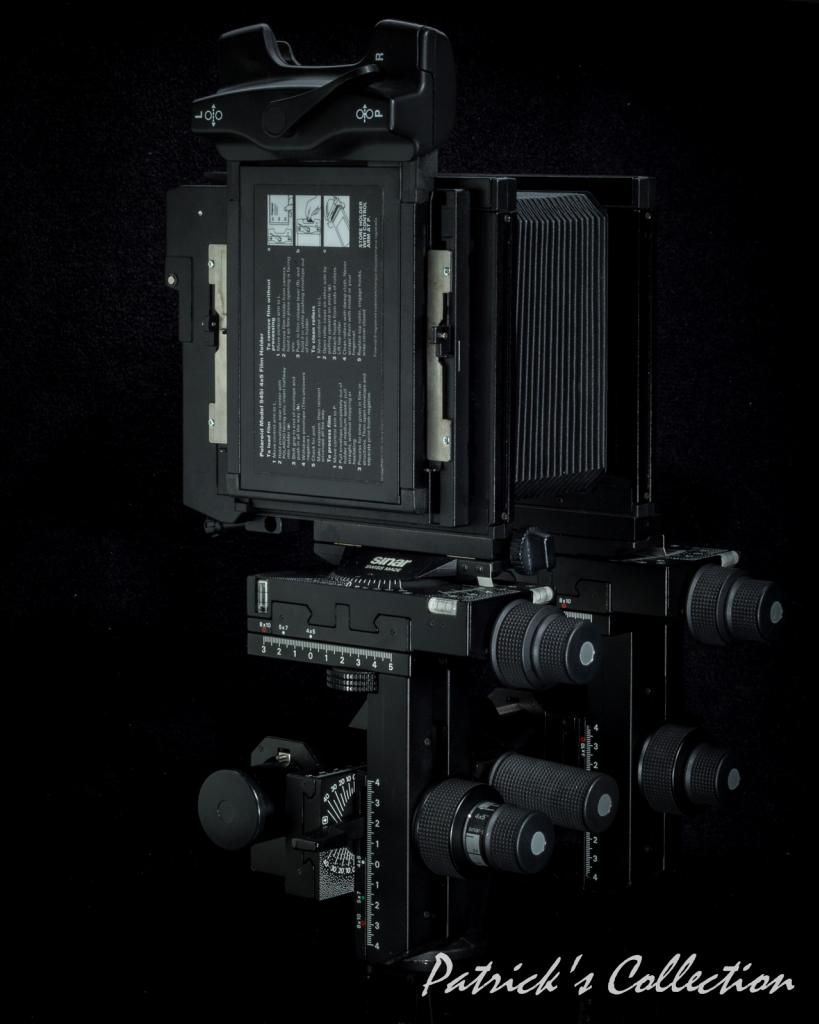

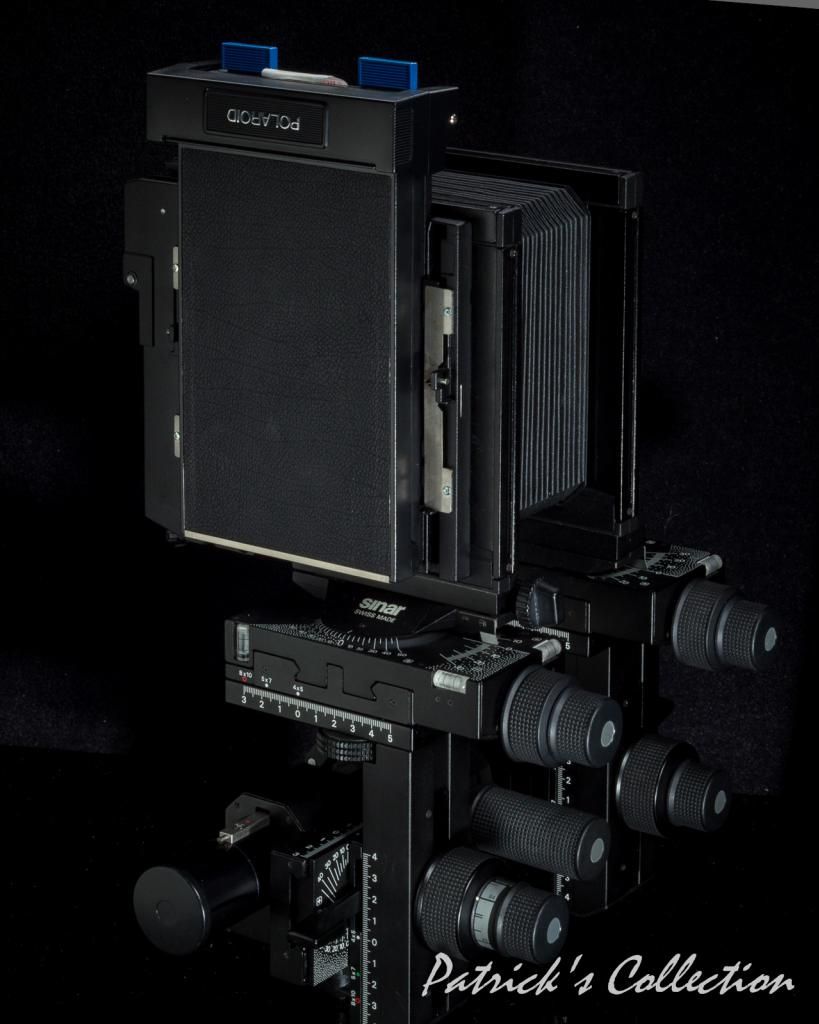

在數碼後背未通行時, 很多畤攝影師在正式拍攝前會利即影即有有照片來檢查曝光,色温等等。現在仍有很多人利用即影即有照片來作特殊效果如撕膜處理。 雖然現時我是用富士的FP100C即影即有菲林拍攝, 但我全部的即影即有片盒都是寳麗來生產的。這些片盒都是Graflex標準的, 所以很容易用於Sinar P2上。  這一隻是用8.5x10.8cm片幅的Polaroid 100片盒裝在Sinar P2後背上 …  這一隻是用4x5片幅的Polaroid 550片盒裝在Sinar P2後背上, 用的是富士FP-100C45菲林。可惜的是45片幅的FP100C也開始停產了。  這一隻是polaroid 545i單張片背, 既可用Polaroid既影既有的單張片又可用Kodak的Readyload及富士的Quickload單張菲林;可惜現時全都停產了,巳無菲林可用。在停產前我都很喜歡用Readyload單張片, 因為雖然貴了一點但不用自已入片盒既不用担心有塵,影畢可直接交Lab冲洗。乾手淨腳 ...  |
|
[23 楼] 十年泡菜
[泡菜]
13-9-3 21:27
好机器
|
|
[22 楼] Amoebahydra
[资深泡菜]
13-9-3 14:55
Sinar P2的鏡後測光方案

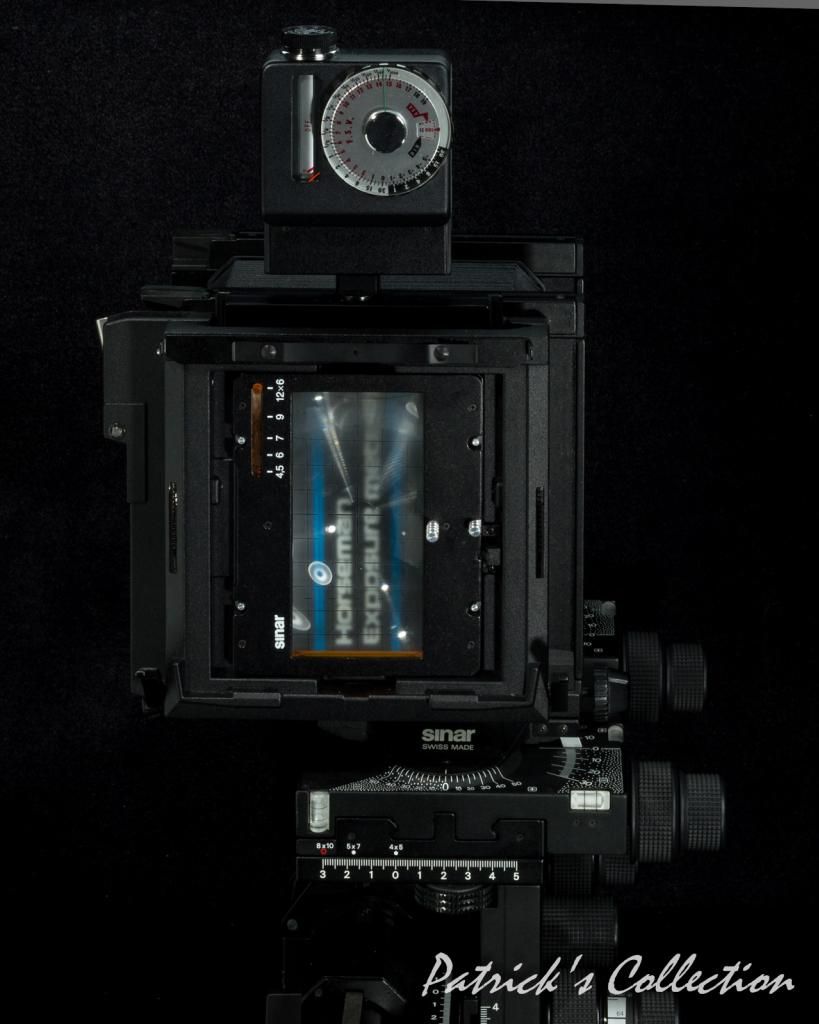

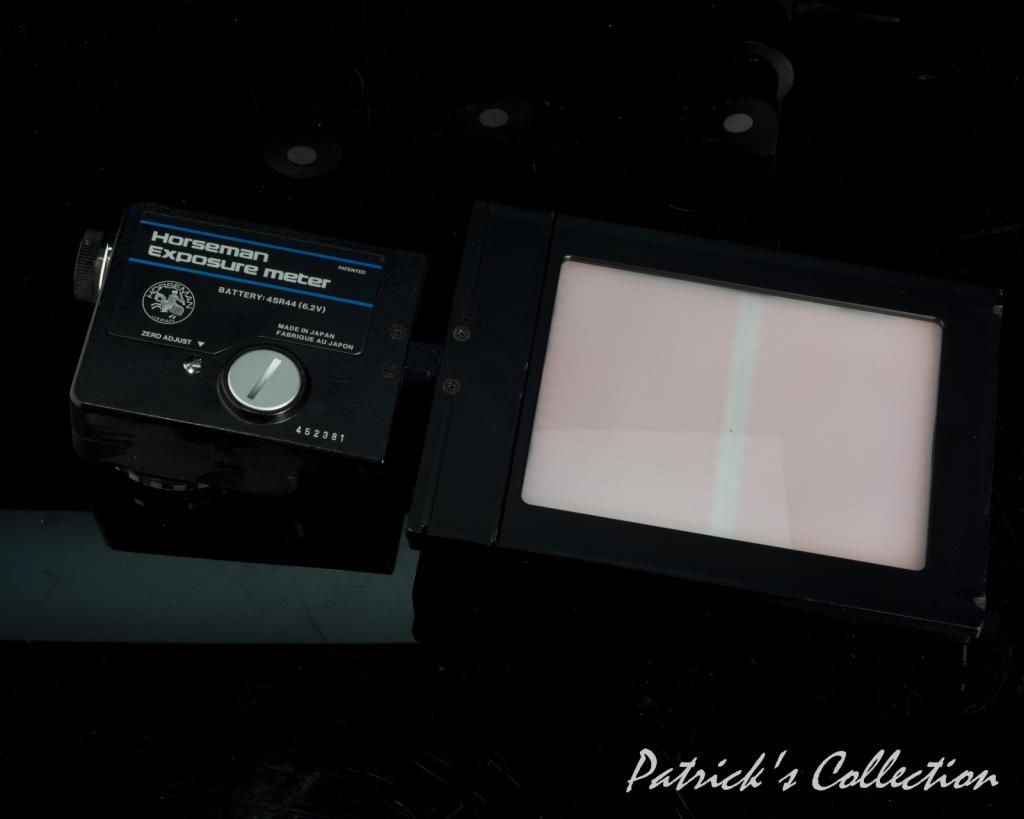

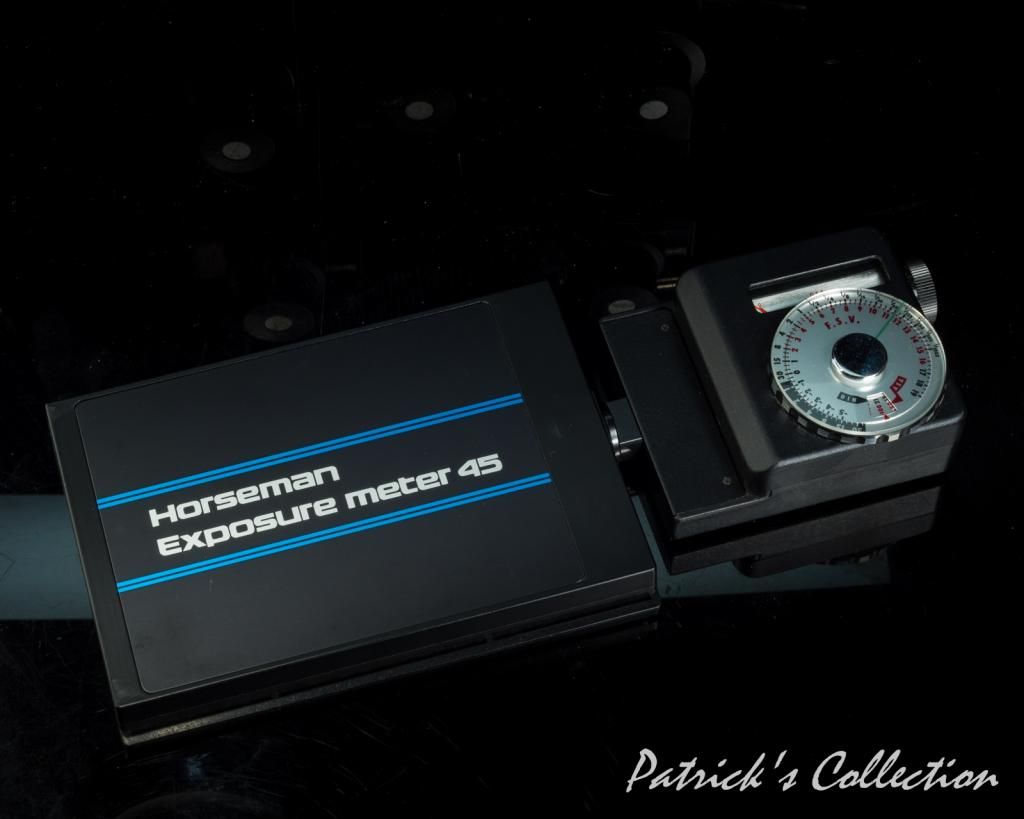

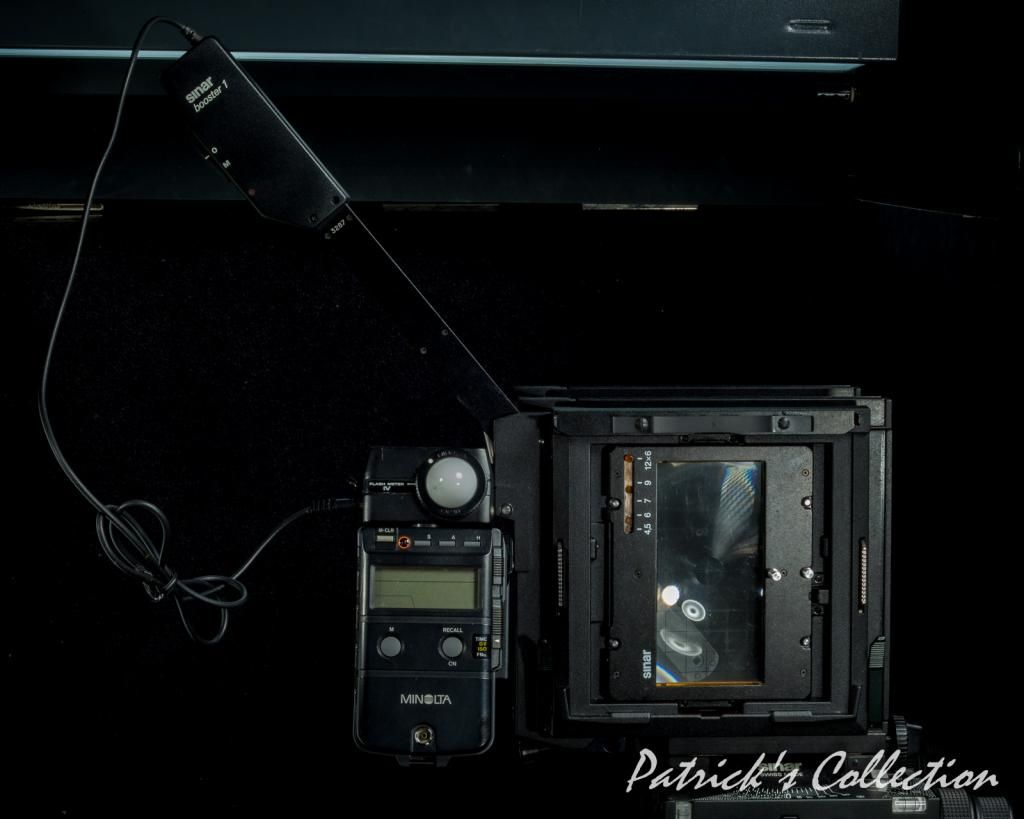

在使用座機時一般都會使用外置的手提測光錶, 這等測光錶並未能提供一些須要修正的因數如bellow factor,filter factor及鏡頭的Transmittance(這是為什麽電影鏡的光圈是用T值而不用f值)等等。但使用鏡後對焦平面測光, 這些因素就自動紏正了。 除了終極的Sinar Expolux系統外, 我是使用兩種鏡後測光方案; 一種提供平均測光而另一種是重點測光。 第一種是由Horseman Exposure Meter 45所提供的平均測光, 這種測光錶的感光元件是由整塊4x5"大小的CdS組件所組成。故此它能提供平均讀數, 但亦由於是用CdS元件所以不能用於閃光燈測光上。    在第二種重點測光, Sinar提供了Sinar Booster 1的測光棒以配合Minolta Meter IV測光錶使用。Sinar P2的後板是有一測光接口可容納及鎖定測光棒在磨沙屏上的位置,同時Sinar亦有一測光錶座以將Minolta Meter IV固定在Sinar P2後背旁。利用Minolta Meter IV的功能可作多點現塲光及閃光燈平均測光。  |
|
[21 楼] 恶虎
[α|Sony论坛版主]
13-9-3 12:15
支持一哈！
|
|
[20 楼] Amoebahydra
[资深泡菜]
13-9-2 23:28

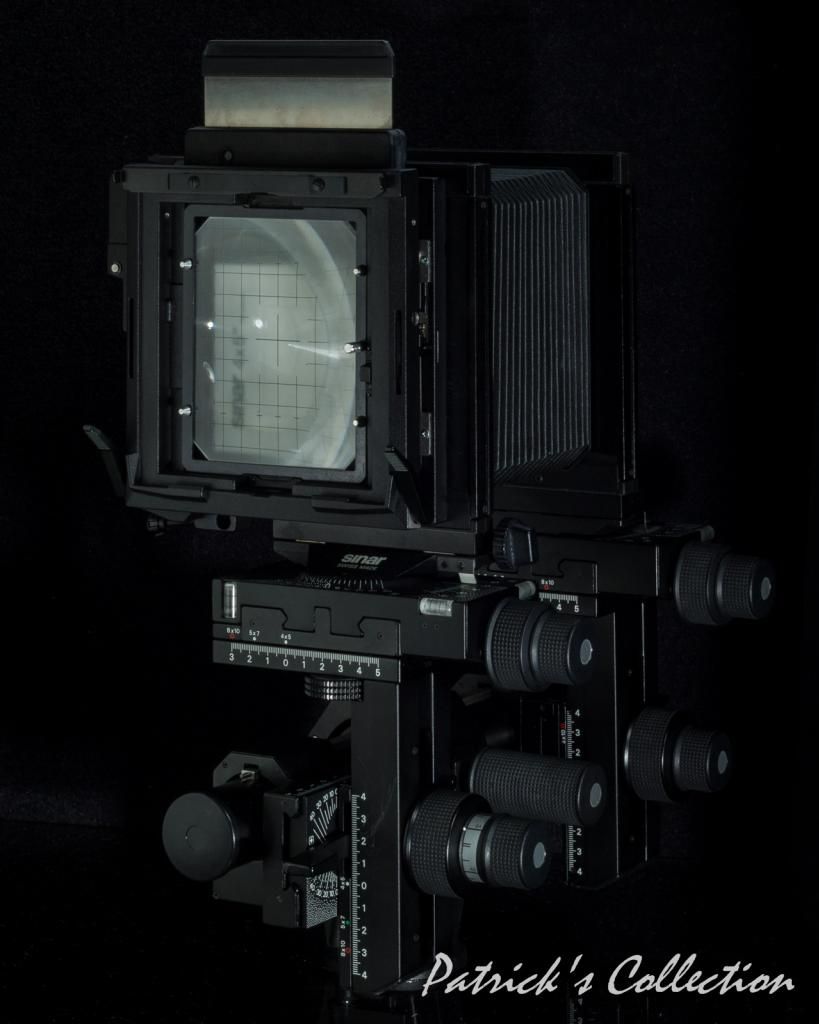

對焦及取景設施

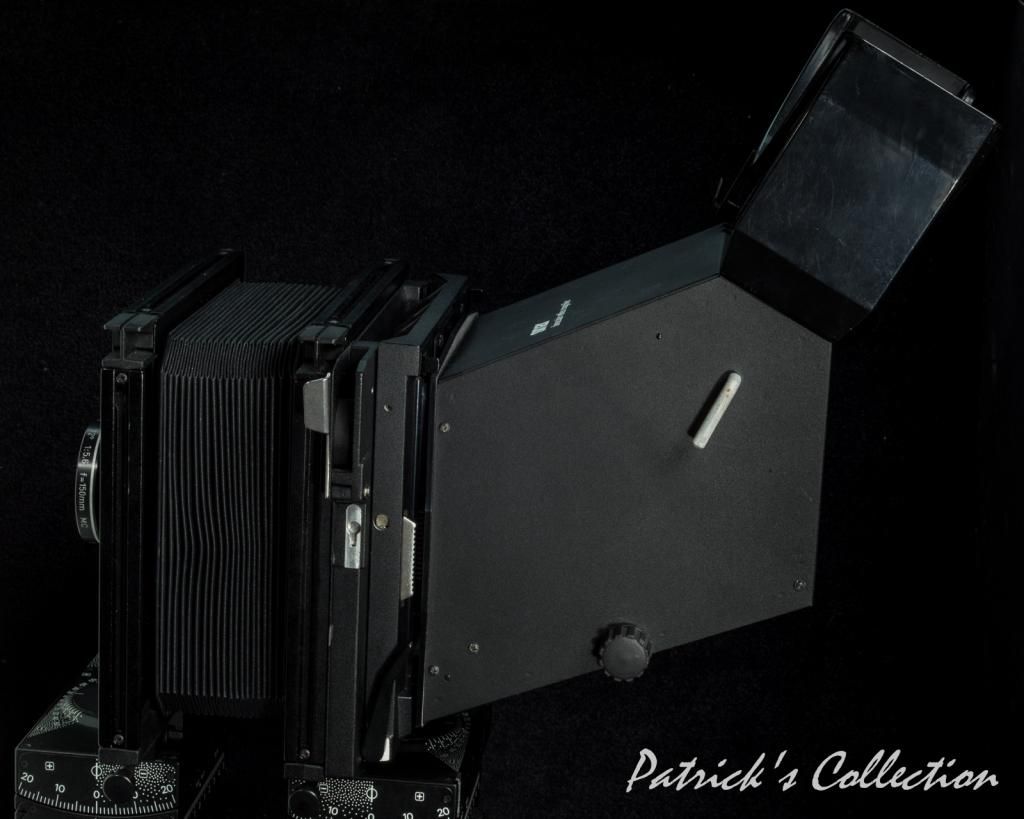

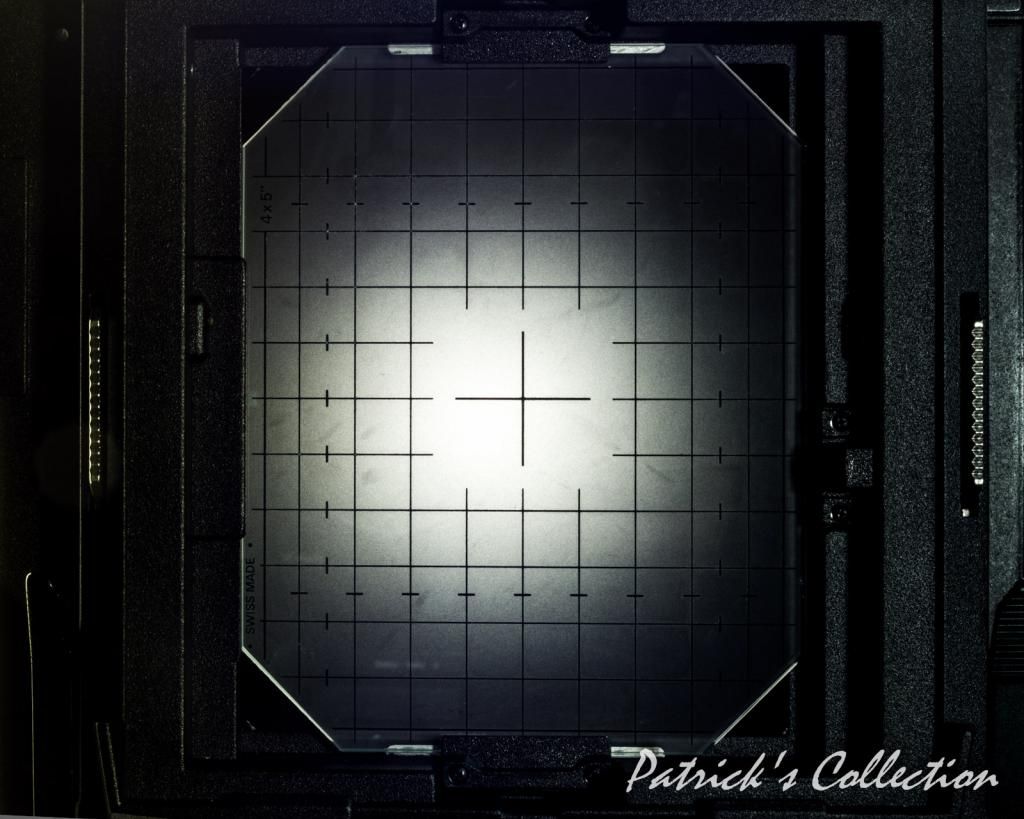

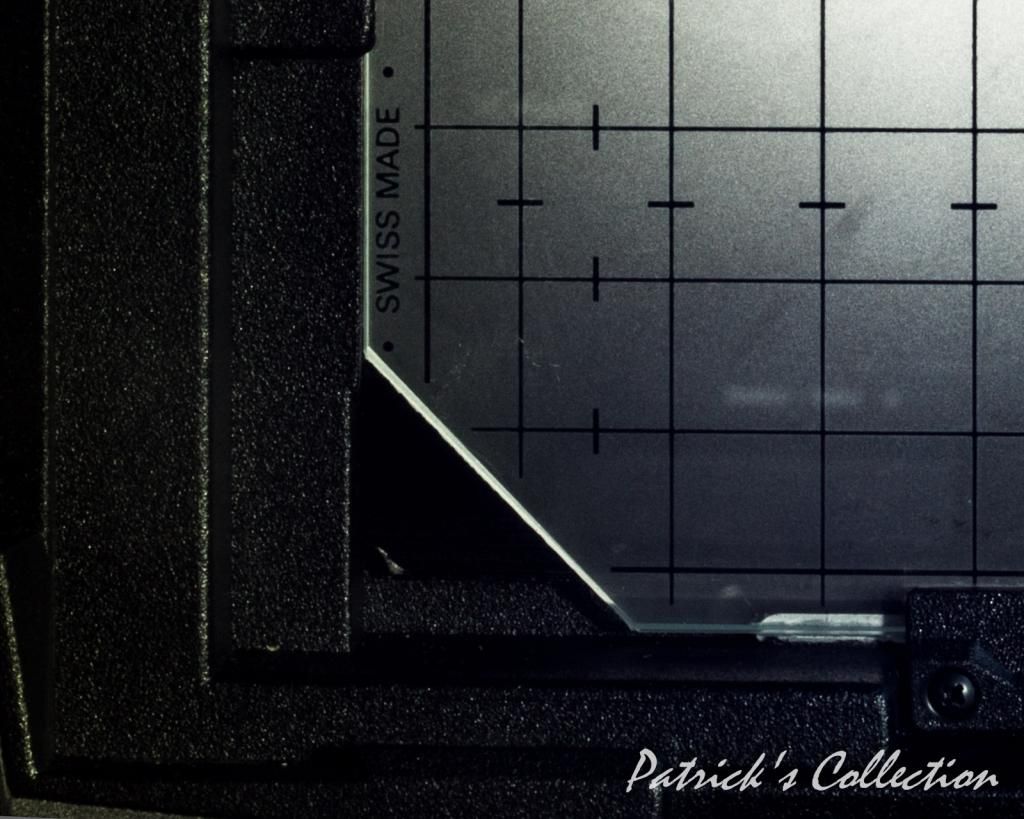

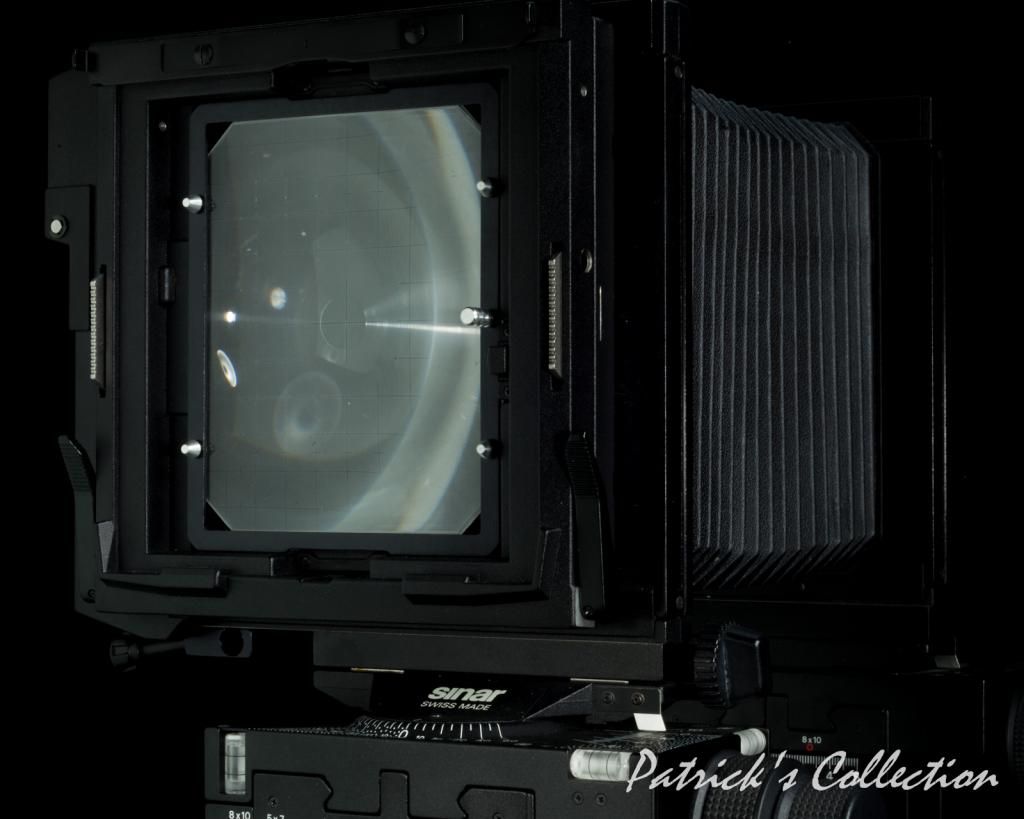

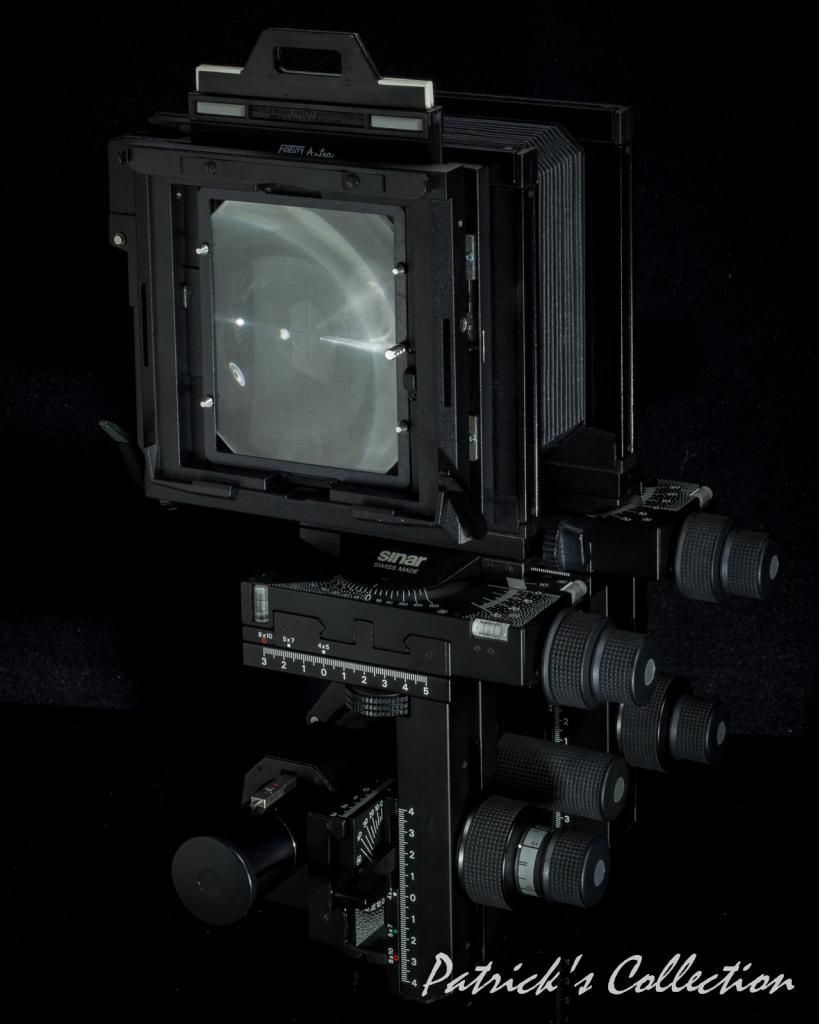

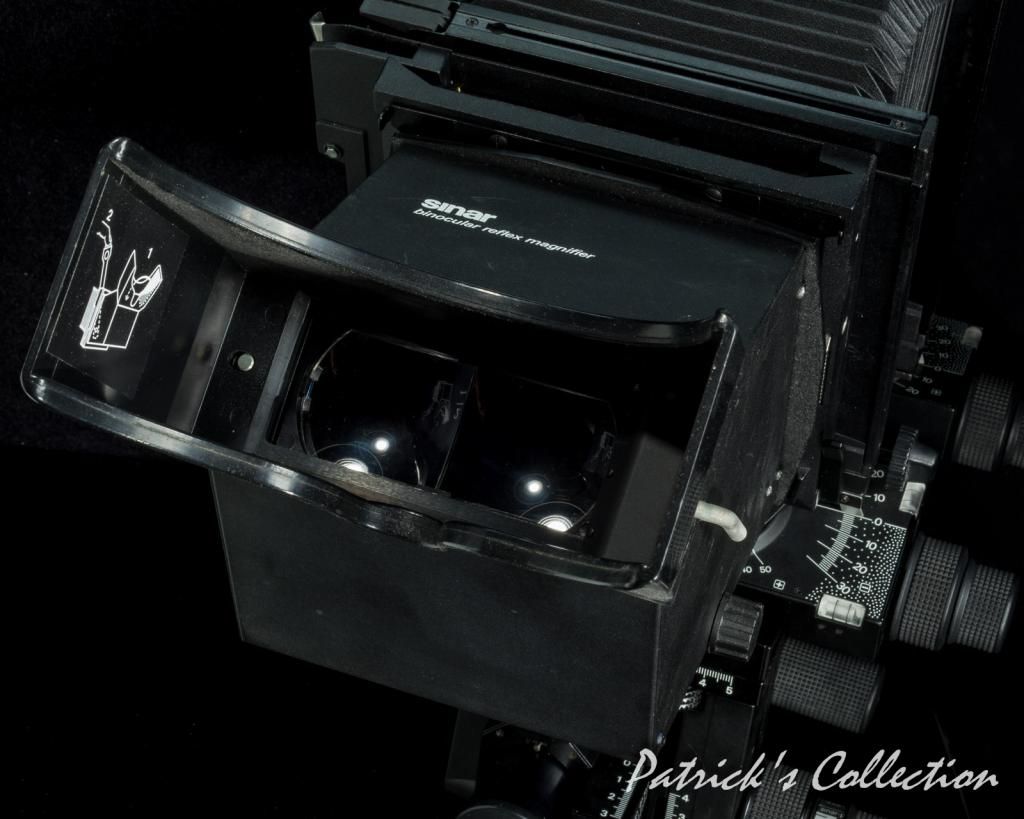

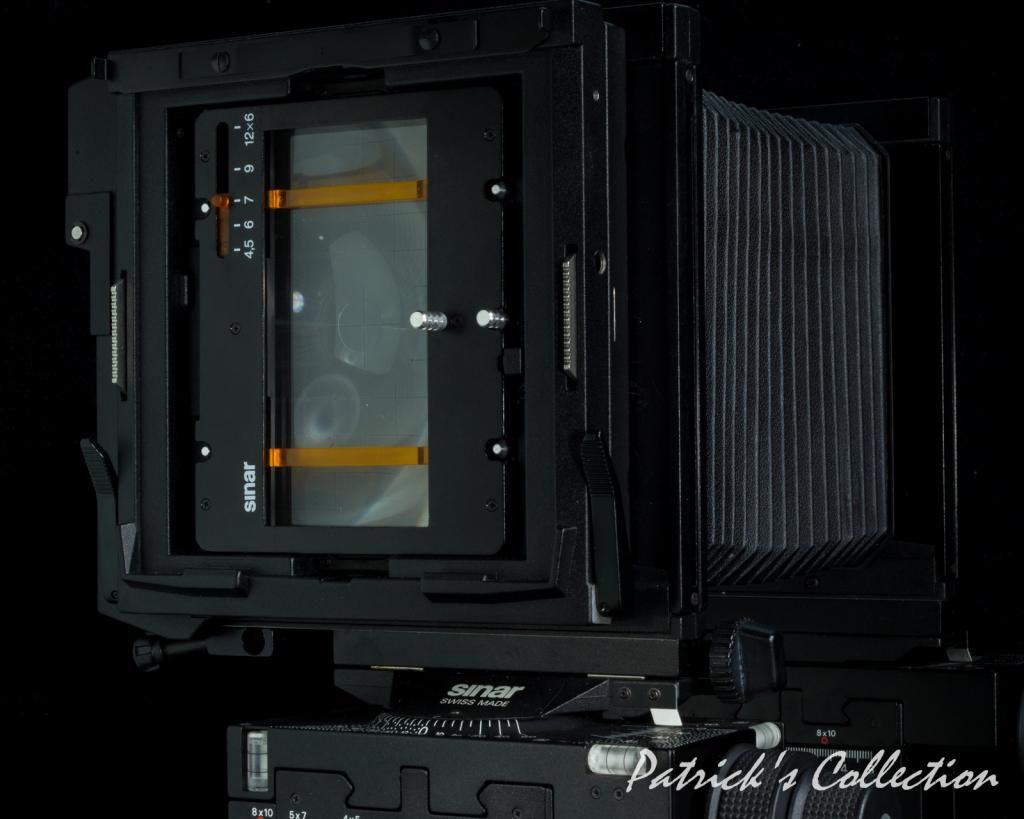

在Sinar P2的後背是一個4x5相機所通用的Graflex背以配合Graflex的影像附件; 在Graflex接囗上有一對焦及觀景用的磨沙屏。當然屏上有四條對焦虛綫以使用Sinar專利註冊的非對稱式傾移,同時磨沙屏的四角各有一缺口以便觀察檢視黑角。  雖然Sinar P2的對焦及觀景用的磨沙屏巳十分光亮及容易對焦, 但為了更方便使用細光圈鏡頭可另配fresnel增光片。裝配這增光片非常方便完全不用工具, 只要先將增光片壓到左面的彈簧片再將增光片壓下就可以了。增光片的右面有一凸出的把手方便裝拆以避免手接觸增光片的機會。  對焦屏上巳有cm的刻度, 但為了方便使用不同片幅拍攝Sinar備有片幅指示器可再附加在增光片上。指示的片幅由6x4.5至6x12等五個片幅。  在磨沙屏上取景, 影像是上下及左右倒轉的, 對準確取景有時是稍不方便。Sinar P2是可配置一個反射觀景器在後背上, 如此可遮擋外面的光綫以方便取景及對焦(不用在大熱夫時黑布蒙頭), 同時更可紏正上下倒轉的影像。為了使觀景及對焦有最大的亮度,反射觀景器是有一旋鈕以改變觀景器內反光鏡的角度以適應不同的鏡頭。  這個反射觀景器更配備了可打掣移開的三倍放大雙目鏡以便對焦, 同時在雙目鏡上也備有遮光片以方使在磨沙屏上測光。  |
|
[19 楼] Amoebahydra
[资深泡菜]
13-9-2 14:12
延長軌

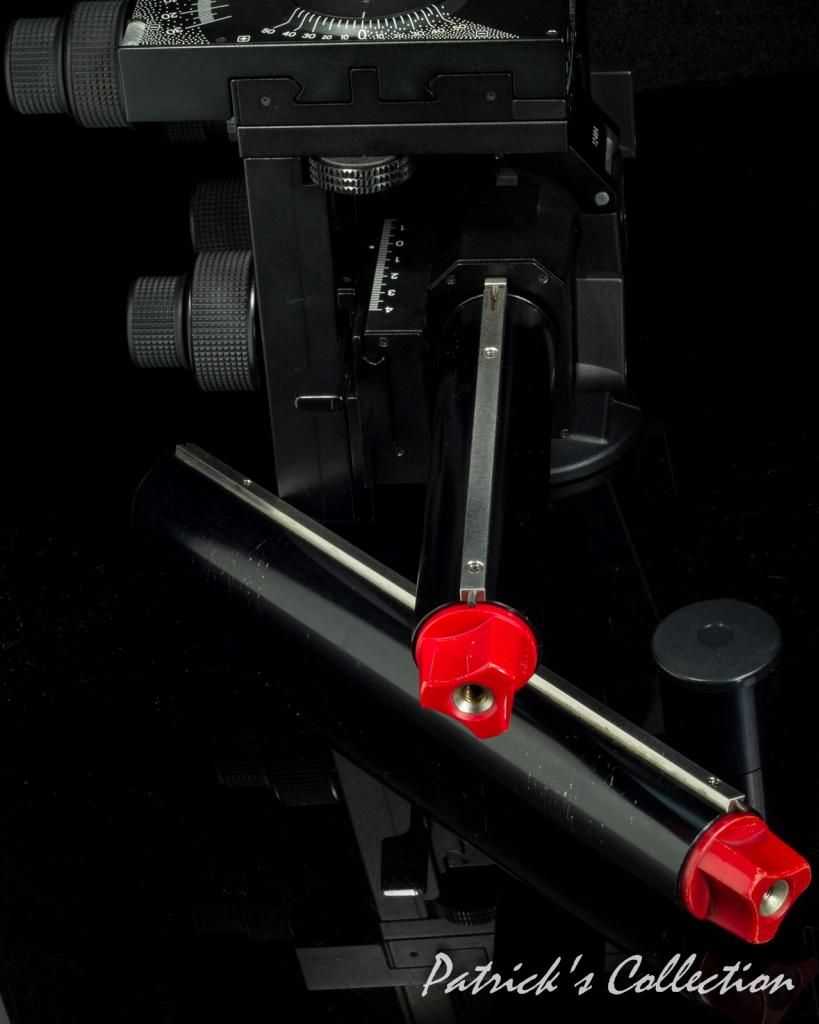

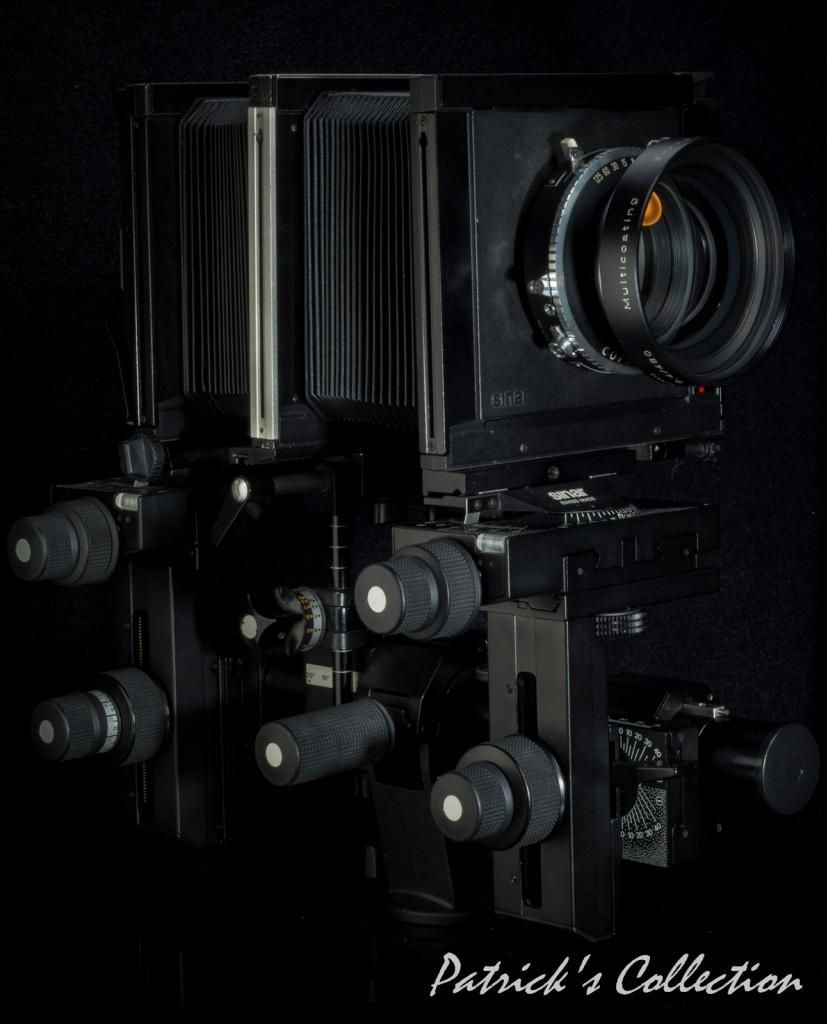

Sinar P2是一單軌座機, 它的標準軌長是300mm, 足够給標準鏡操作, 但在使用長鏡頭及極度微距時會有所不足。除了300mm軌外, Sinar還備有150mm及400mm的延長軌可選用。接駁非常容易,只要旋開尾蓋再把延長軌扭上就可以了。  在使用非常長焦的鏡頭時, 往往皮腔的長度不够操作。有些厰家會提供長皮腔以供替換,但Sinar郤選取了接駁皮腔的方法。用另一個鏡板做中繼接駁兩個標準皮腔以延長有效對焦距離, 因為中繼鏡板提供了適當的支撑點所以就算很長的皮膛中間也不會下墬防礙光的通過。  |
|
[18 楼] tom8796
[泡菜]
13-9-1 20:39
搬凳子听课。
|
|
[17 楼] Amoebahydra
[资深泡菜]
13-9-1 19:22
遮光罩

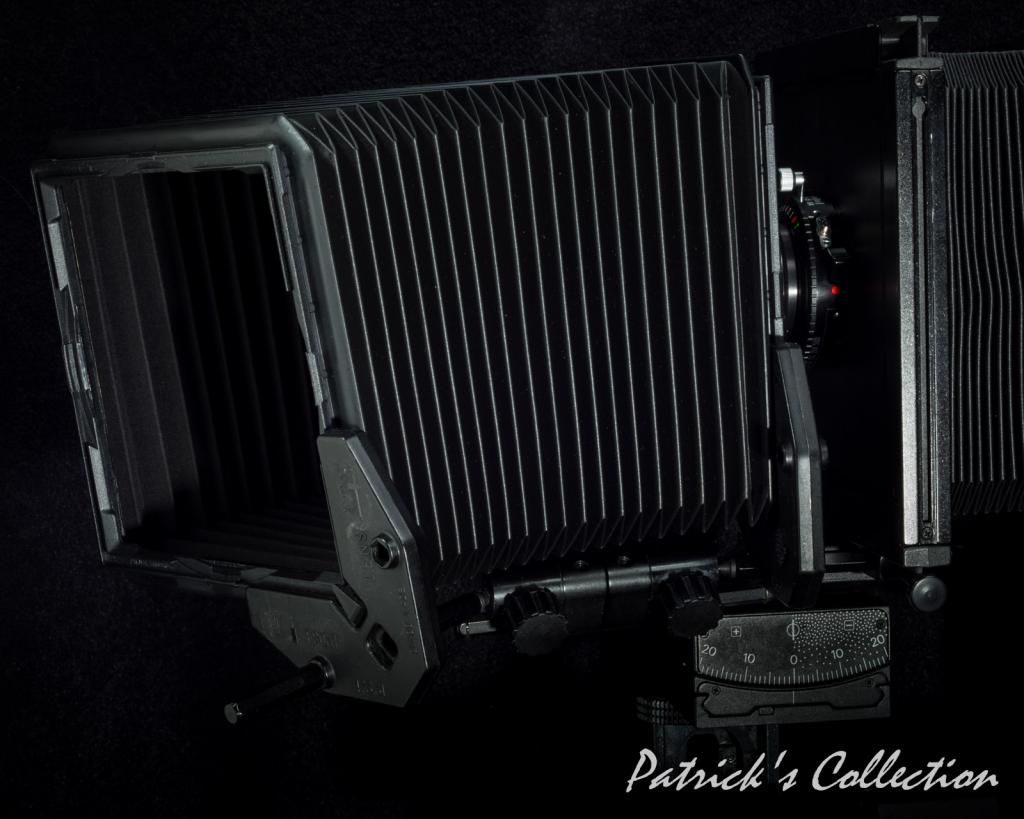

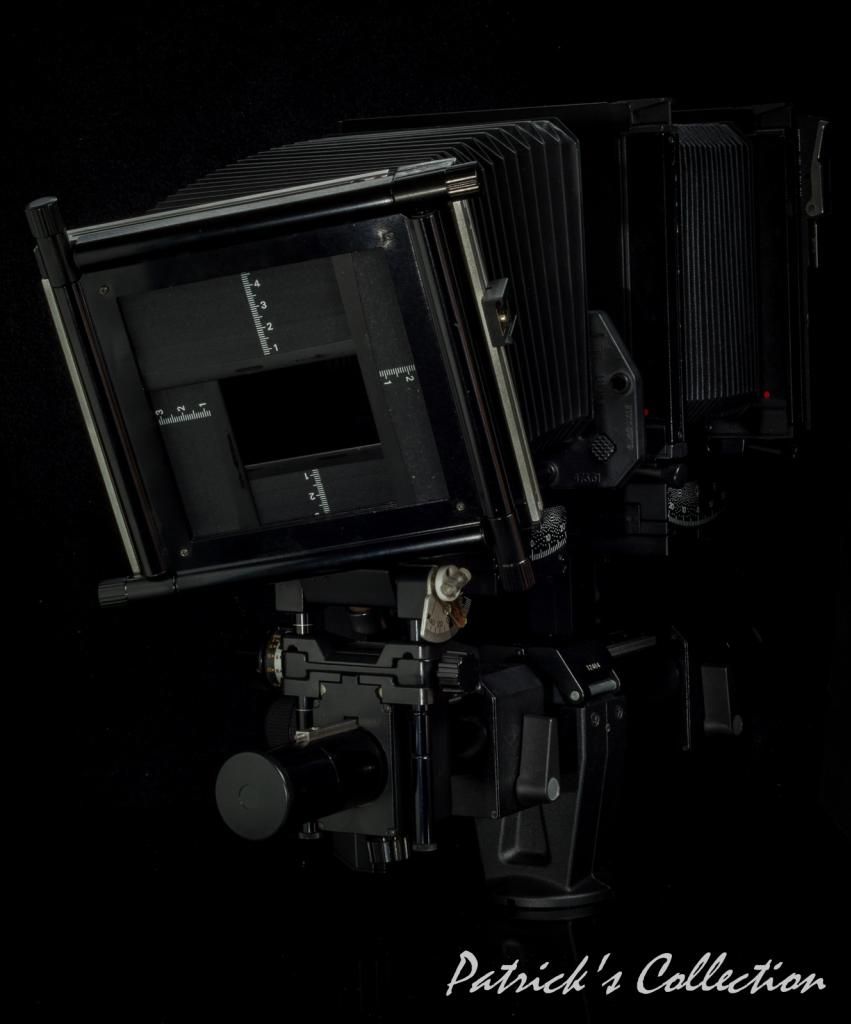

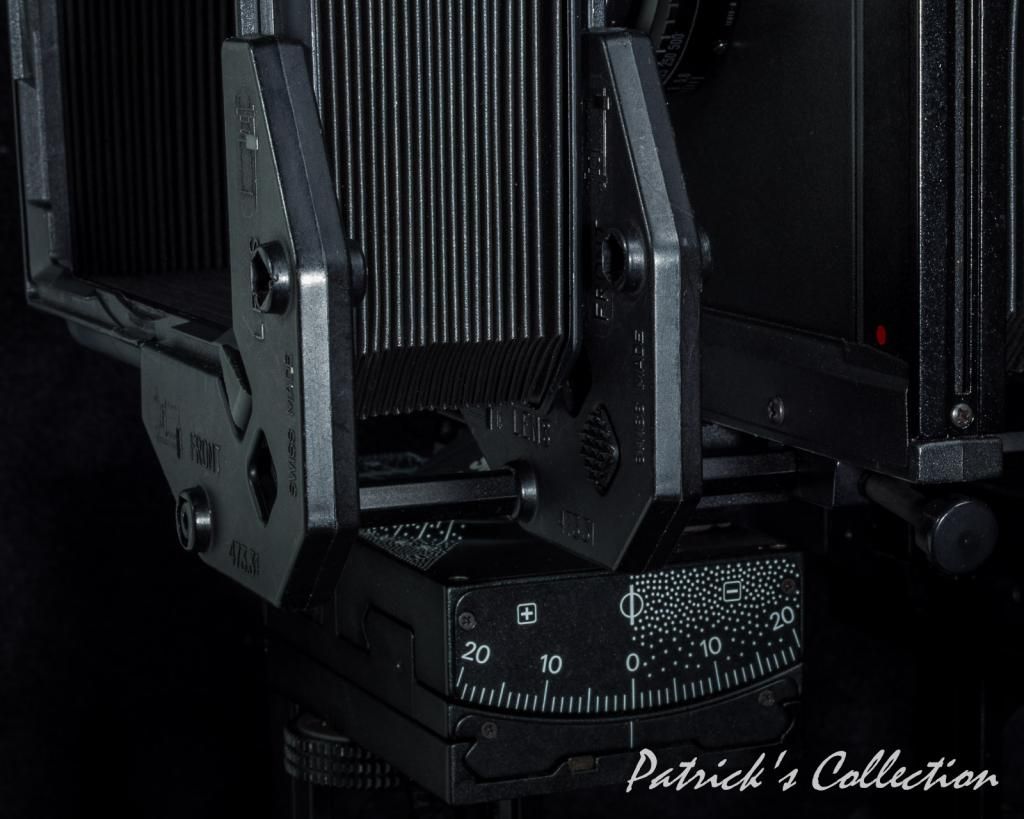

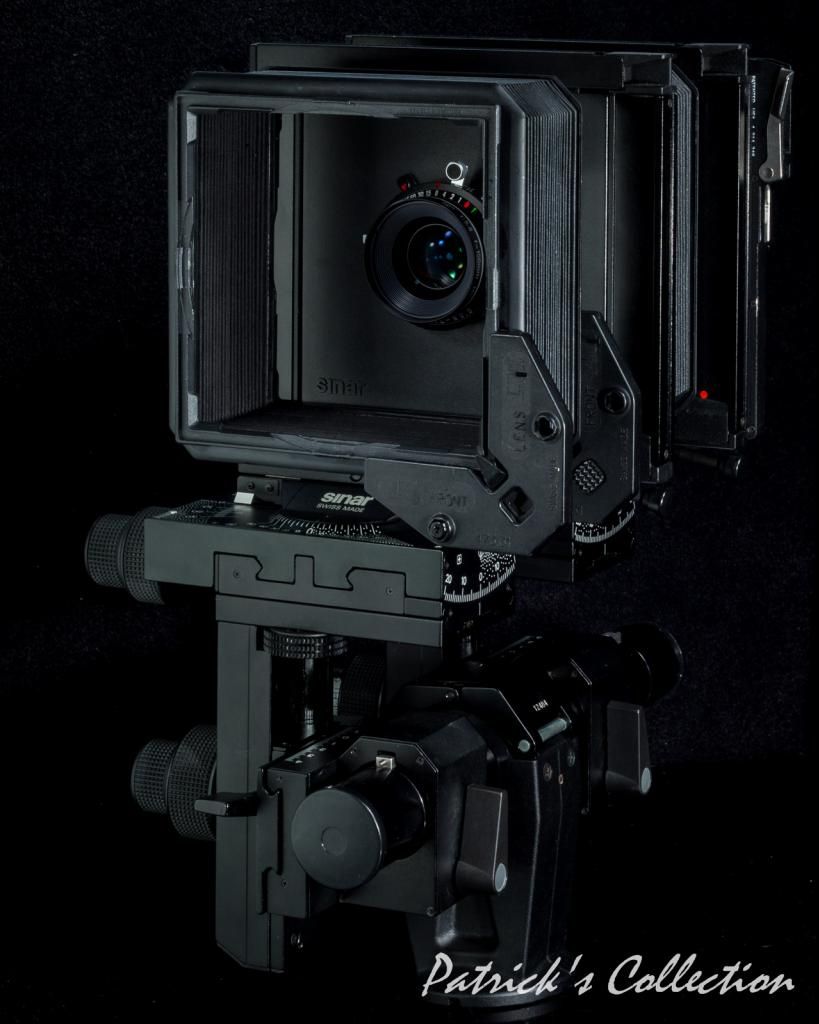

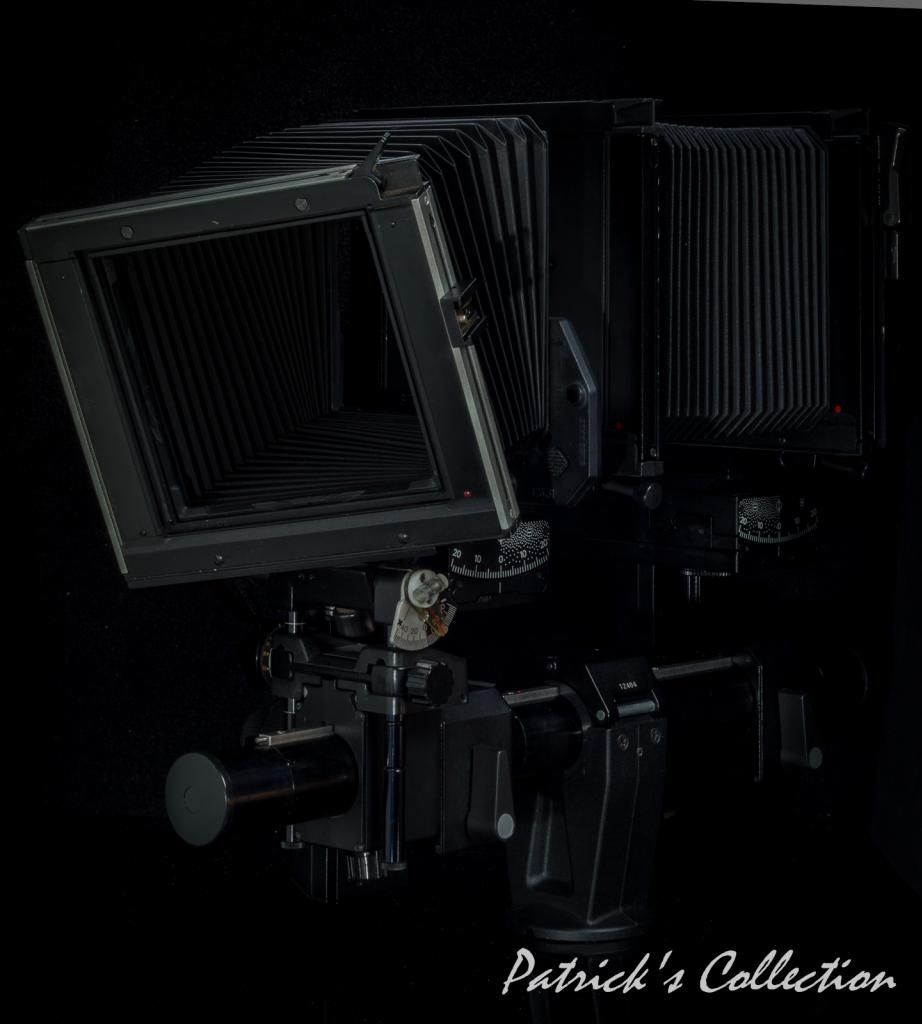

嚴格控制耀光對照片反差有非常顯注改善.所以Sinar P2有很多種不同的遮光罩方案以求達到最高的耀光壓制ｏ Sinar所有的遮光罩方案都是利用標準皮腔作為遮光罩的主體,差異只在於遮檔耀光的精度。 最簡單的就是利用標準皮腔, 皮腔的前後各扣上Sinar的遮光罩蝴蝶扣,然後再用六角桿接連到P2的前板上; 因應不同焦長的鏡頭可在六角桿上伸延或壓縮皮腔以達到最佳遮光效果。   這是第二種方案, 和上面的結構差不多, 只是六角桿由一枝有雙波頭的六角桿取代。因於雙波頭有多向轉角及彎曲的功能, 所以皮腔也能多方面屈曲以迎合耀光源的的遮擋。  在這一個方案再不用比較薄弱的蝴蝶扣及六角柱而改用另一個外加鏡板, 因而可牢固地帶領皮腔做出準確的移動以遮閉耀光。  這是一個終極的方案, 在上面的外加鏡板方案外再加上了可四方獨立調較的捲簾式遮擋屏。這屏可裝在鏡板外,可非常精確地屏閉耀光。  與鏡頭傾移一樣, 過度的遮檔會造成黑角,所以和鏡頭傾移一樣要用工作光圈下在對焦屏的四個缺角檢查有沒有黑角現像出現。  |
|
[16 楼] Amoebahydra
[资深泡菜]
13-9-1 02:10

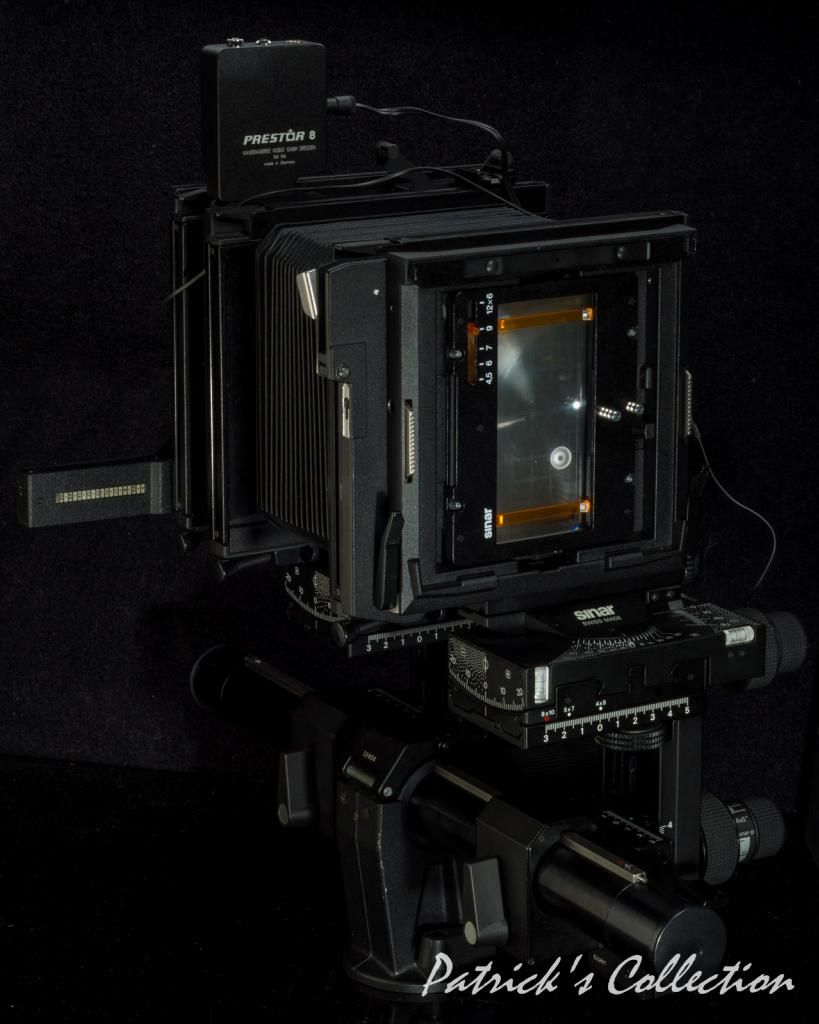

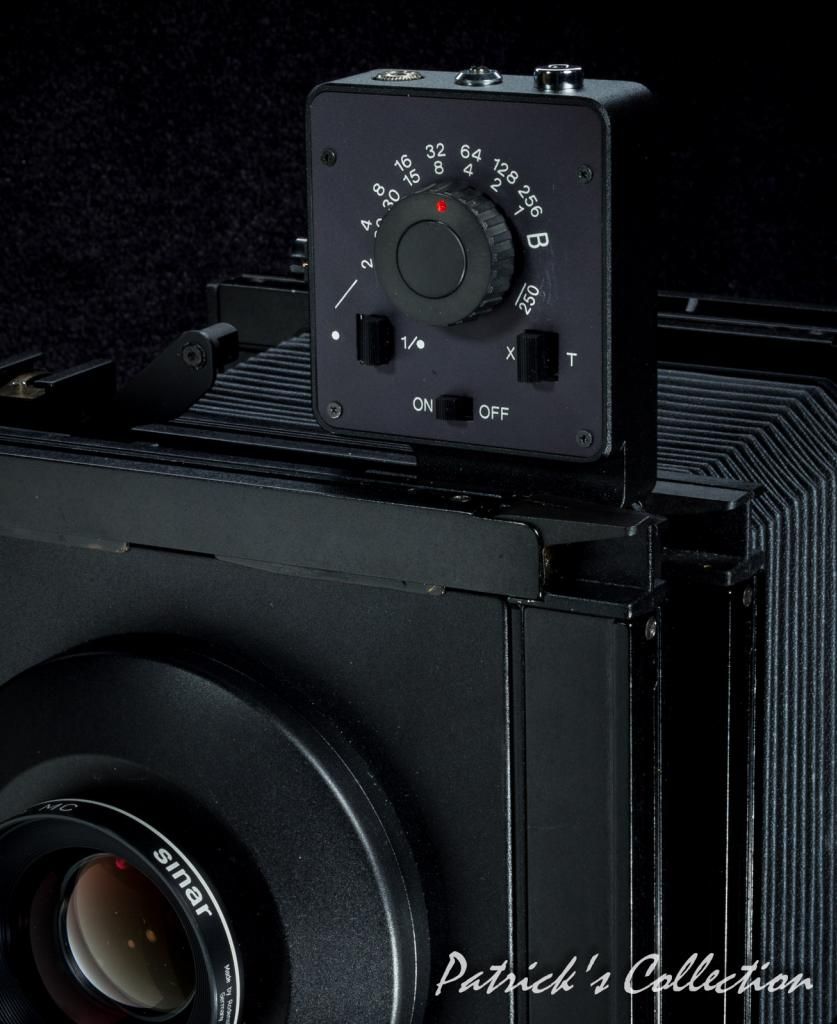

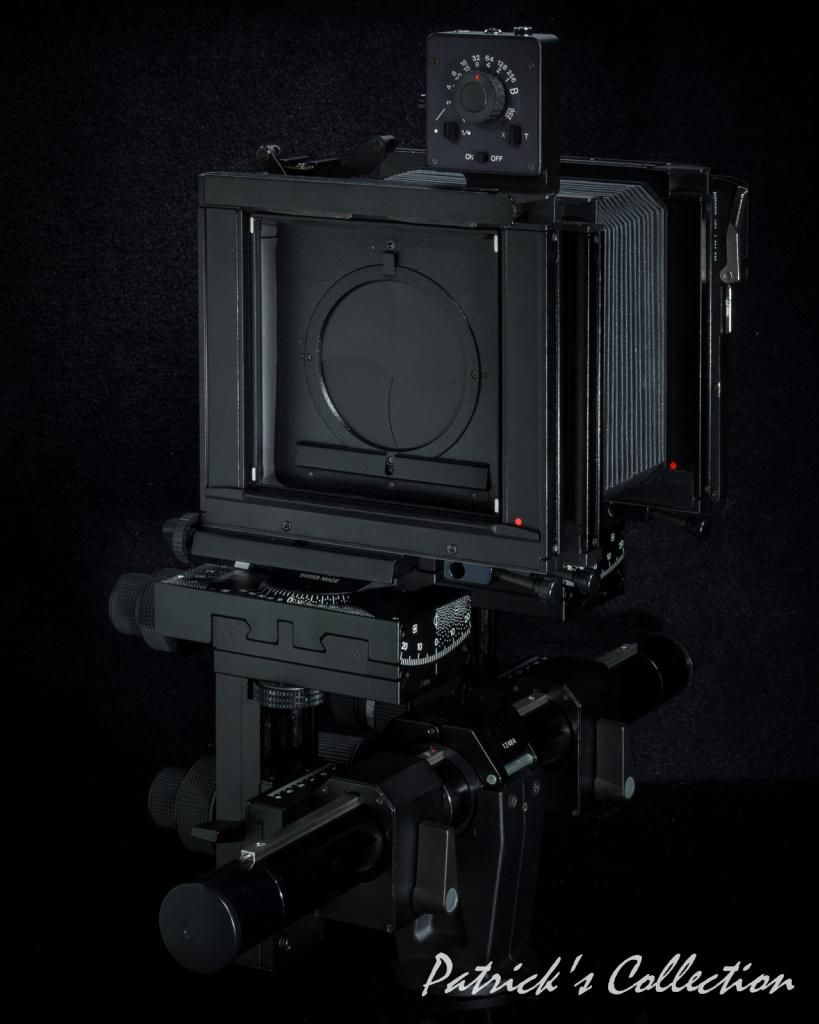

Prestor 8電子快門

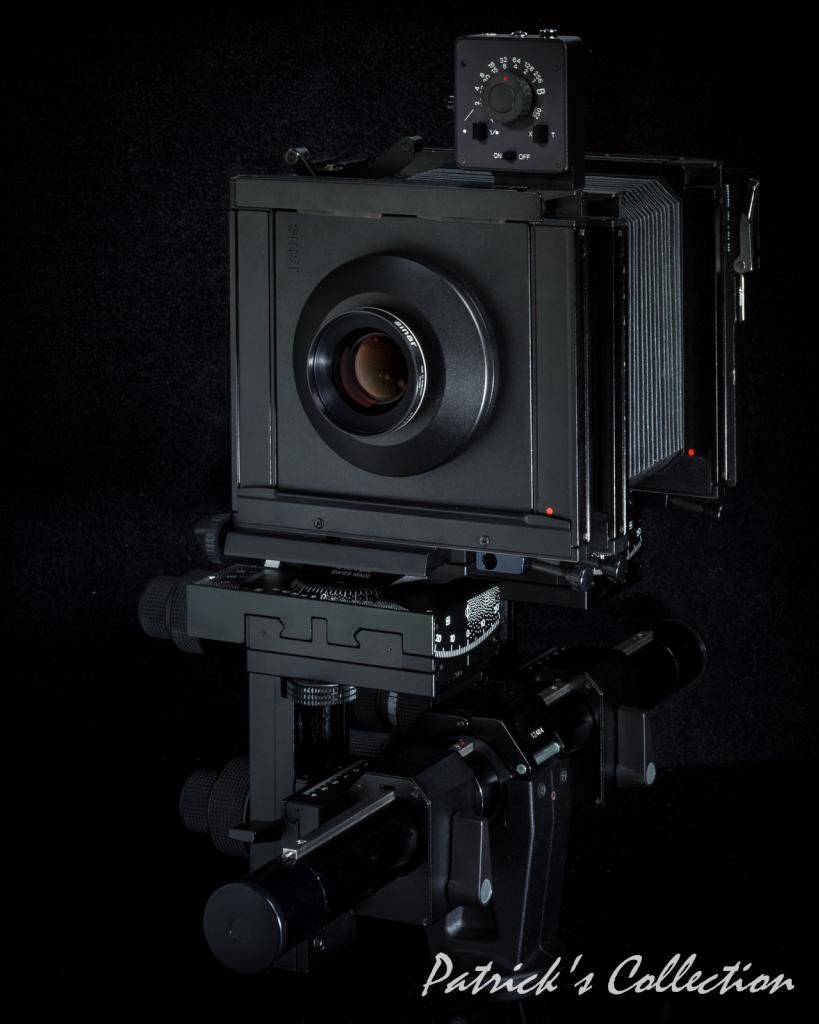

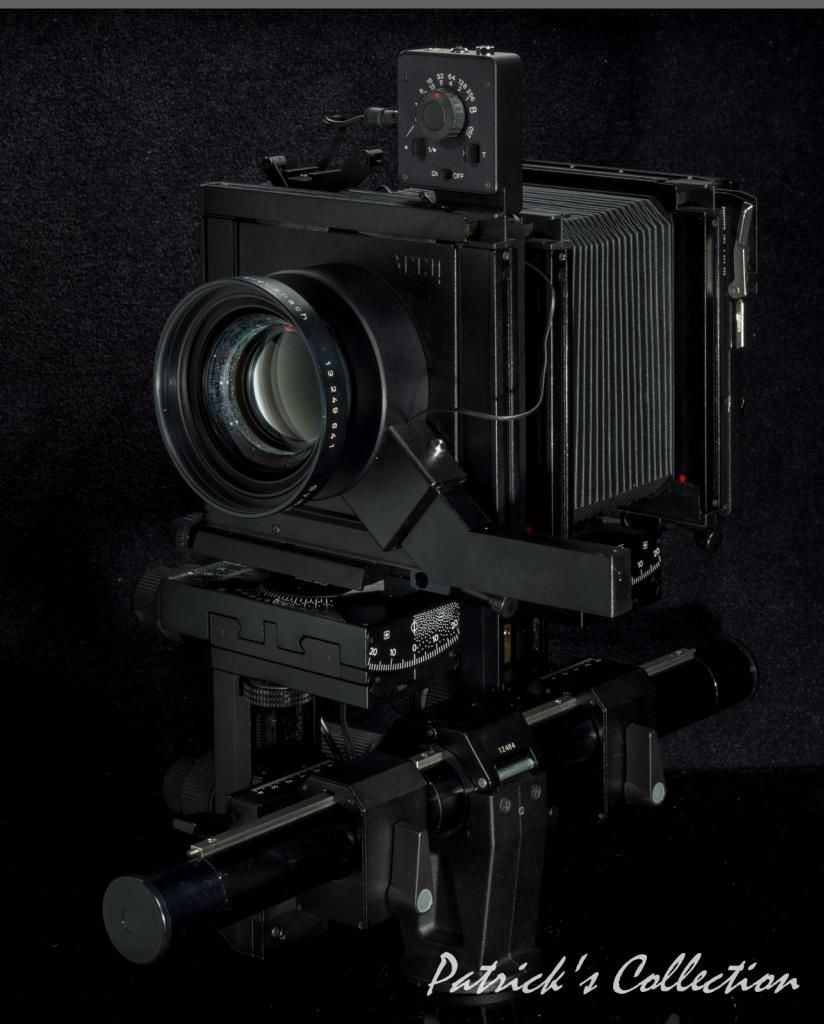

Prestor的前身是東德的VEB Pentacon, 她曾經為東德Carl Zeiss Jena的鏡頭配置快門, 是一間相當有名的快門厰生產了不少可靠的快門。這一隻 Prestor 8 電子快門是東西德合併後所研發及生產的, 也曾經一段時候提供給 Linhof配置鏡頭用。 Prestor 8的快門速度分快慢兩檔, 慢檔劤速度從2秒到256秒, 快檔則由1秒到1/125秒; 它還有一檔全機械式的1/250秒,此外還有Ｂ門;在這麽大口徑的快門來說是相當快了。對焦用的T門是另有選擇掣。  快門是葉式的。  控制盒的頂部有閃光燈的PC插口, 快門繩接口及外置供電接口ｏ  為了方便後方操作, Prestor另有一套光圈組連後方觀察的使用光圈顯示器; 用LED bar顯示以半級精準度的光圈值。    |
|
[15 楼] Amoebahydra
[资深泡菜]
13-8-31 18:12

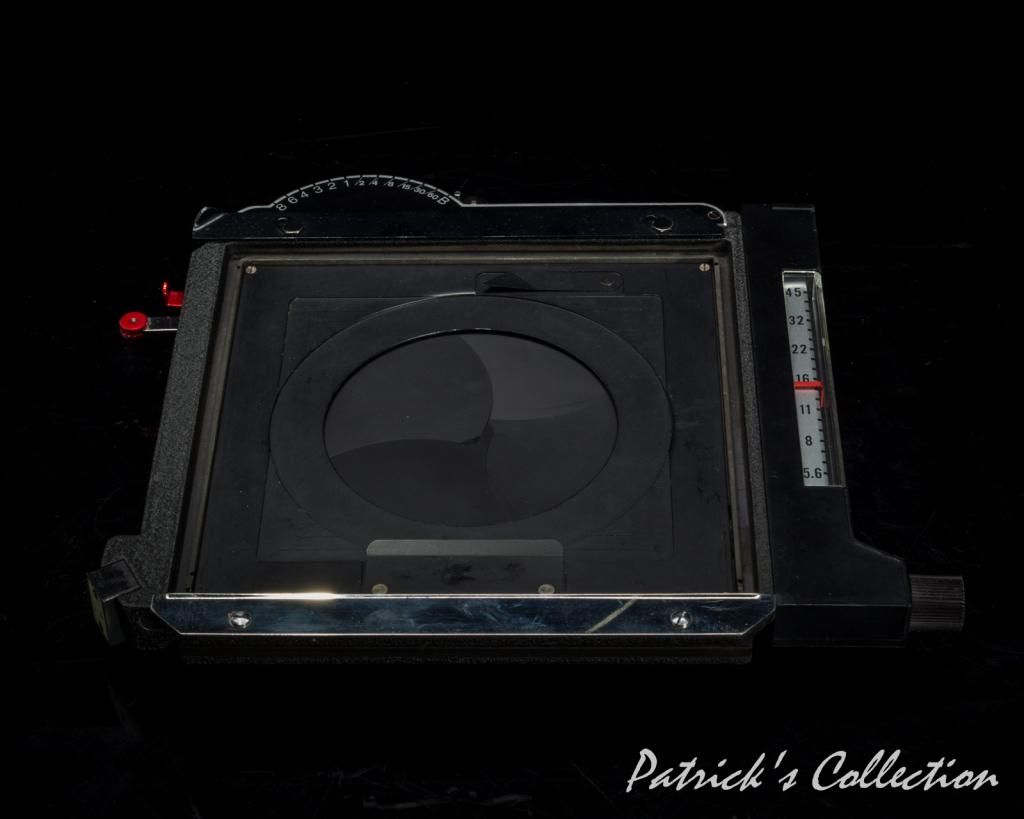

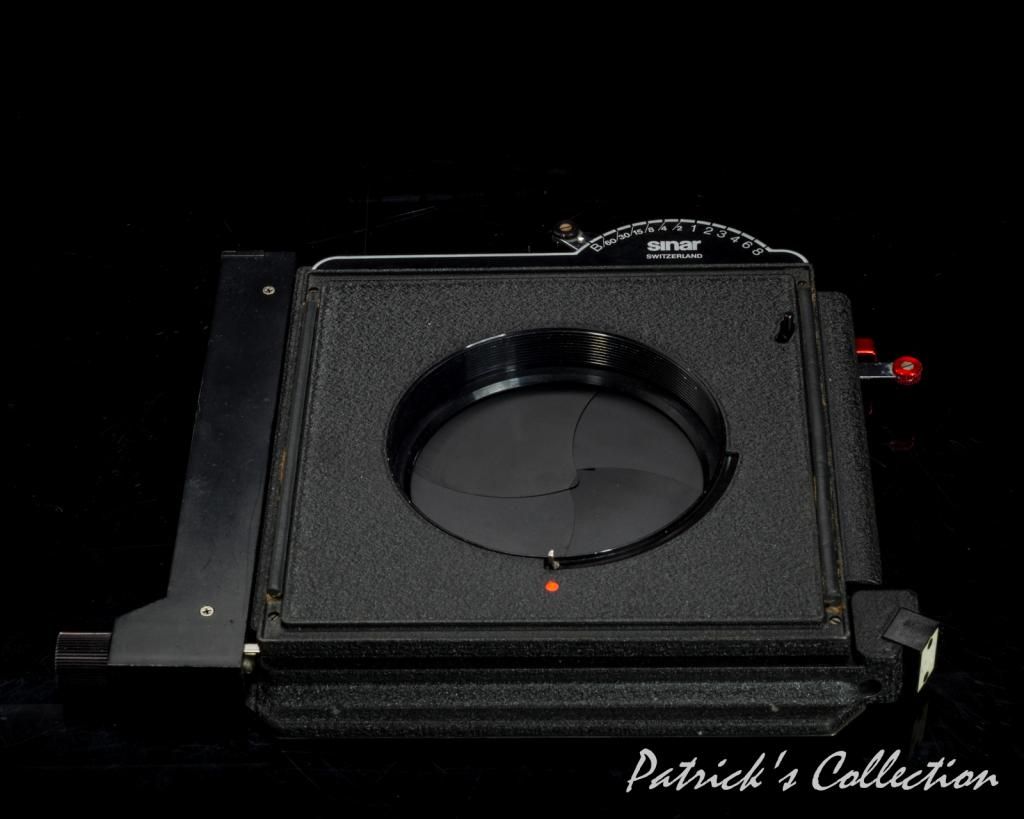

Sinar-Copal快門

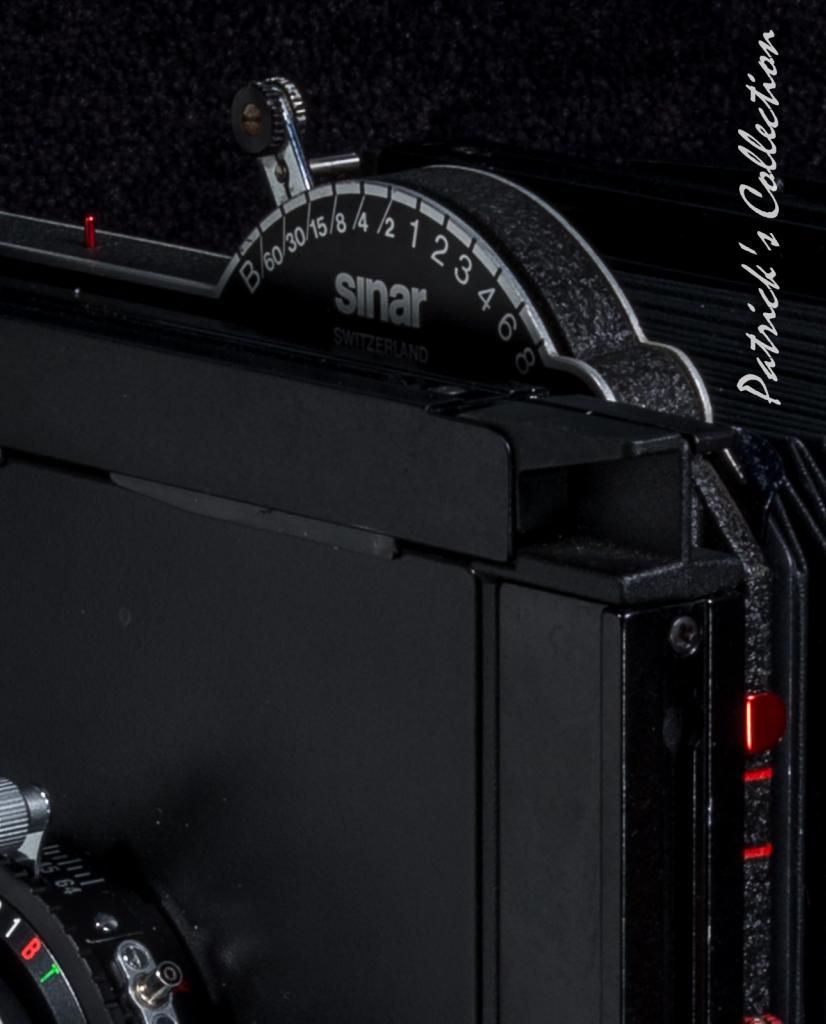

這是一隻由Sinar及Copal共同開發的機械式鏡後快門系統, 它主要是為配合Sinar的DB鏡使用。  這快門的口徑相當大, 所以時滯亦長, 故此這快門的最高速度只可以莛刨1/60秒; 因此若要高快門速度又要盡用DB鏡的功能就要選用快門速度可高達1/500秒的Expolux系統。Sinar-Copal機械式鏡後快門的可調速度範圍是由1/60秒至8秒, 再加上B門。 使用時快門是裝在前板的後面, 而皮腔則轉而裝在快門後面;快門後面有一位置可放100mm正方形的濾鏡, 也可用直徑103mm的濾鏡直接旋入快門後面的孔上。這快門並不像一般的機械式鏡間快門要在鏡前操作,它完全可在相機後面操作。從快門後面看,右手面有一光圈值顯示窗,攝影師可在這窗下面的旋鈕調較所需的光圈值。  左手面有一紅色的按掣及一紅色的推桿; 按下按掣會打開快門以作對焦, 推下推桿則關閉快門。當快門在開啟狀態時, 快門頂部會有一紅針凸出以提醒攝影師。快門速度的選擇桿是在快門的頂部, 快門速度在相機前後都可見到。  快門的前面是與DB鏡頭耦合的介面, 在前面右下方有一弧形的光圈推桿糟。當釋放快門時, 推桿會移至預設的光圈值的位置以配合曝光。在快門的右下角是一電氣插頭位以插入閃光燈觸發用的PC接線。  Sinar P2的後板下面是有一接點以插入一機械連動到快門的接線, 當後背插入片盒時這接線就會關閉快門及收細光圈到工作值; 這連動訊息是優先的, 無論開啟快門的紅色的按掣在否開啟位置快門鄀會關上以作釋放的準備。如此就可避免忘記關快門引致底片走光。快門下角的電氣插頭位可插上閃燈PC伸延線以接上普通PC線到引閃上。  |
|
[14 楼] 一飞落地
[泡菜]
13-8-31 18:00
西门子 发表于 2013-8-31 14:20 P2 用于广告较多，基本是棚拍，如果出外景，不用那么多的校正，就显得多余了，倒不如一些结构简洁的机器， 倒是那个快门很实用，尤其是有老铜头的影友， |
|
[13 楼] 西门子
[陈年泡菜]
13-8-31 14:20
一飞落地 发表于 2013-8-31 13:55 好好的实话不能假呀不能假~~~ 我特佩服HK的朋友，他们在一个领域里头，钻研得比较深比较透，最终成为专家。 |
