對, 水平擺動也是同一原理, 所以P2的前後板都是徧向右面的以求非對稱擺動時鏡心不變 ...

这话听着忒假，西门子兄是老油条了，基本上也是开课的段位了，来听课 ----- 是给楼主量活吧，

打个岔，楼主继续，咱也是来听课的，另外“鏡頭在傾仰移動後始終都停留在鏡板的中部位置”，这点有些疑问，因为它与水平摆动是同一的原理----偏轴设计。

Sinar DB系列

我們在大底拍攝時, 很多時候都會手忙腳亂如拍攝前忘了收光圈及快門, 忘了替快門上弦, 未閉快門就拔片盒的遮光板, 在一些狹窄的地方工作時很難調較在前板前面的光圈快門等等。針對這些間題 Sinar 閞發了一套 用彈簧操控光圈頁的鏡系列以配合 Sinar-Copal 快門或 Expolux 系統使用。

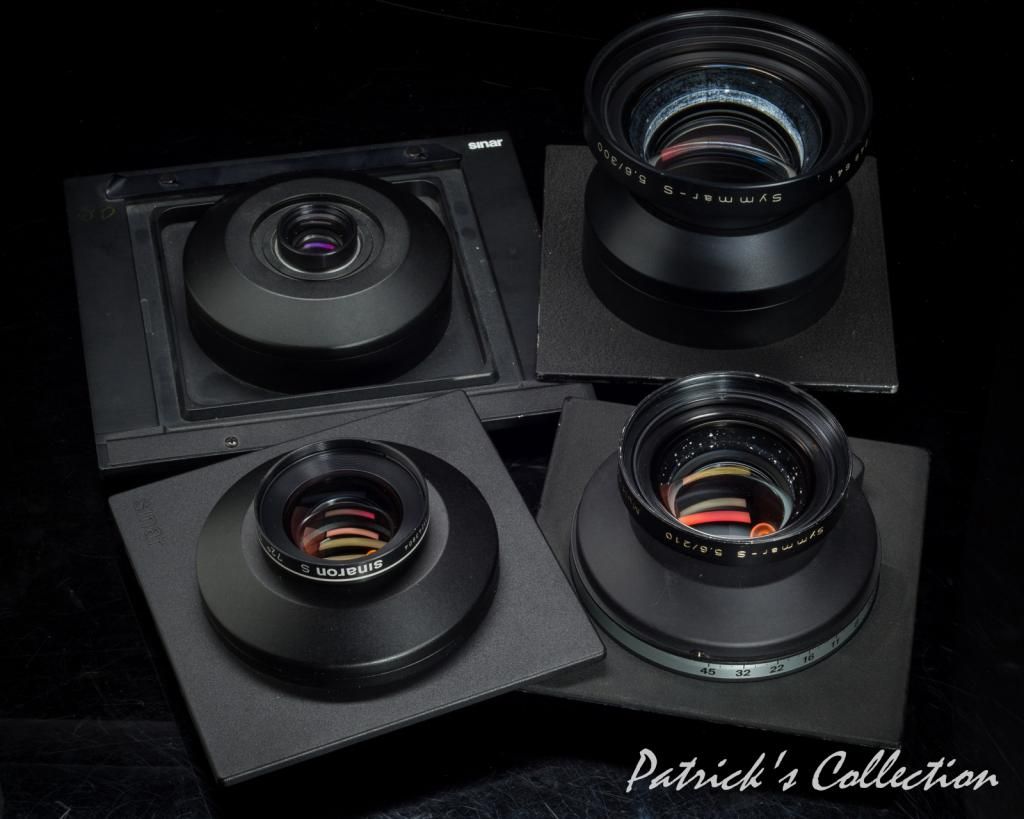

Sinar DB系列放棄了傳統一鏡一鏡間快門的設計而改用了共用的鏡後快門,在鏡間只保留了光圈頁。為了消除凸出的後組鏡對鏡後快門的干繞,所以DB鏡板是凸出的以收藏大部份後組鏡。



Sinar有兩種這類型的鏡板, 一種是鏡板上並沒有調光圈設置而調光圈完全靠Sinar-Copal快門或Expolux快門來調的。另一種是可在鏡板上手動預選光圈的。

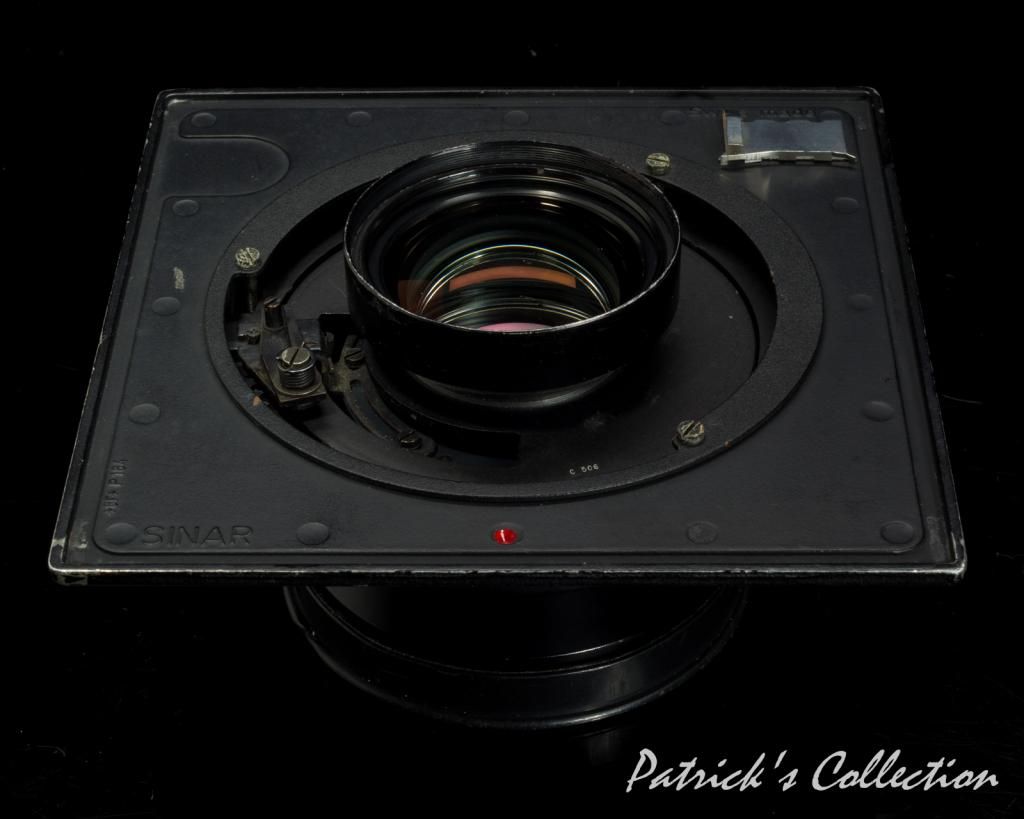

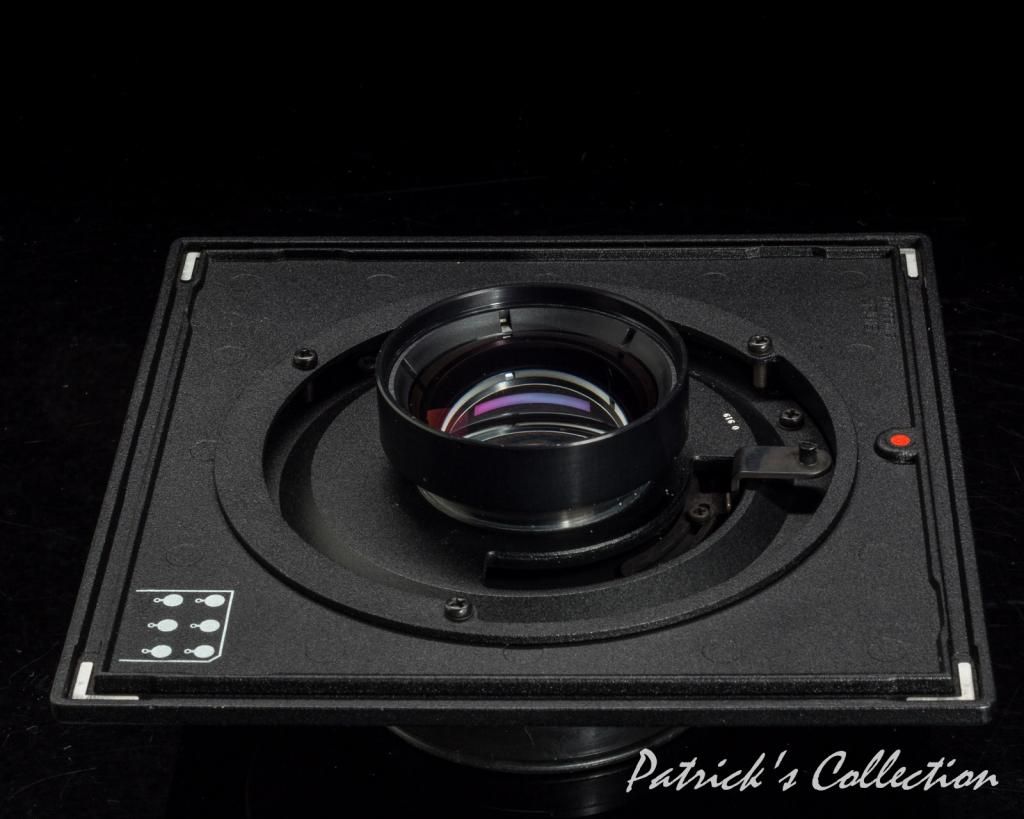

這是第一種DB鏡板, 可見板後有連動Sinar-Copal快門或Expolux快門的撥桿。

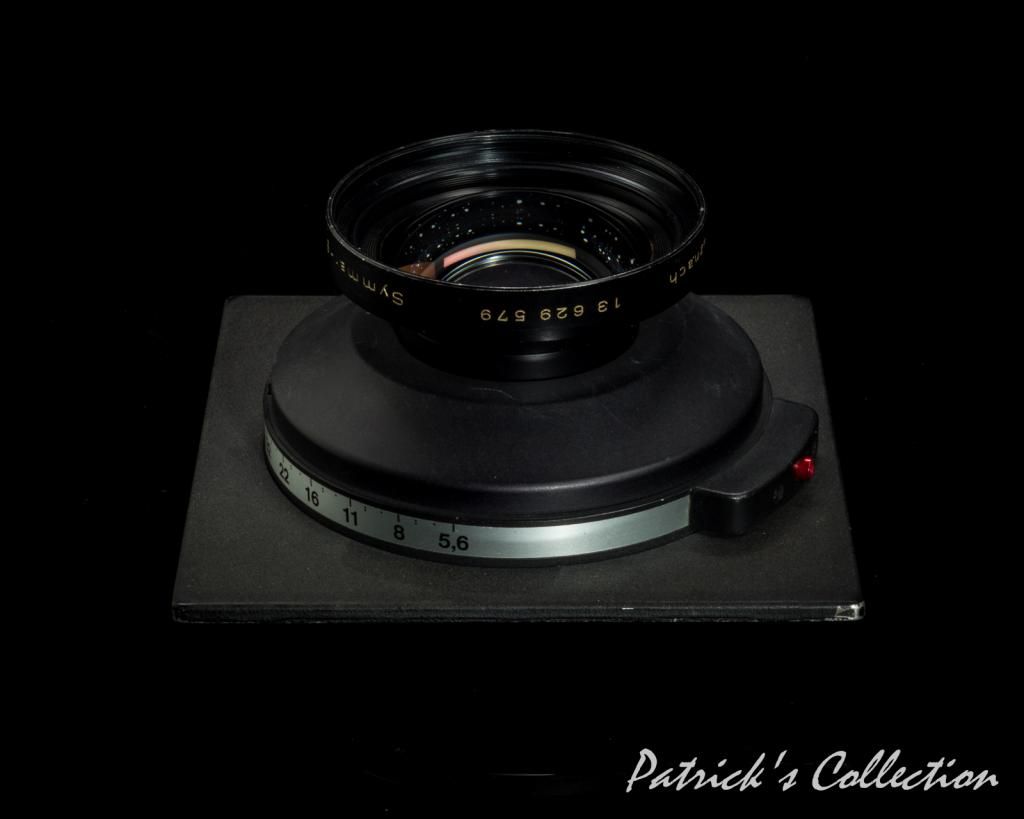

這是第二種DB鏡板, 前面是裝有光圈環, 而板後卻沒有了連動快門的撥桿。

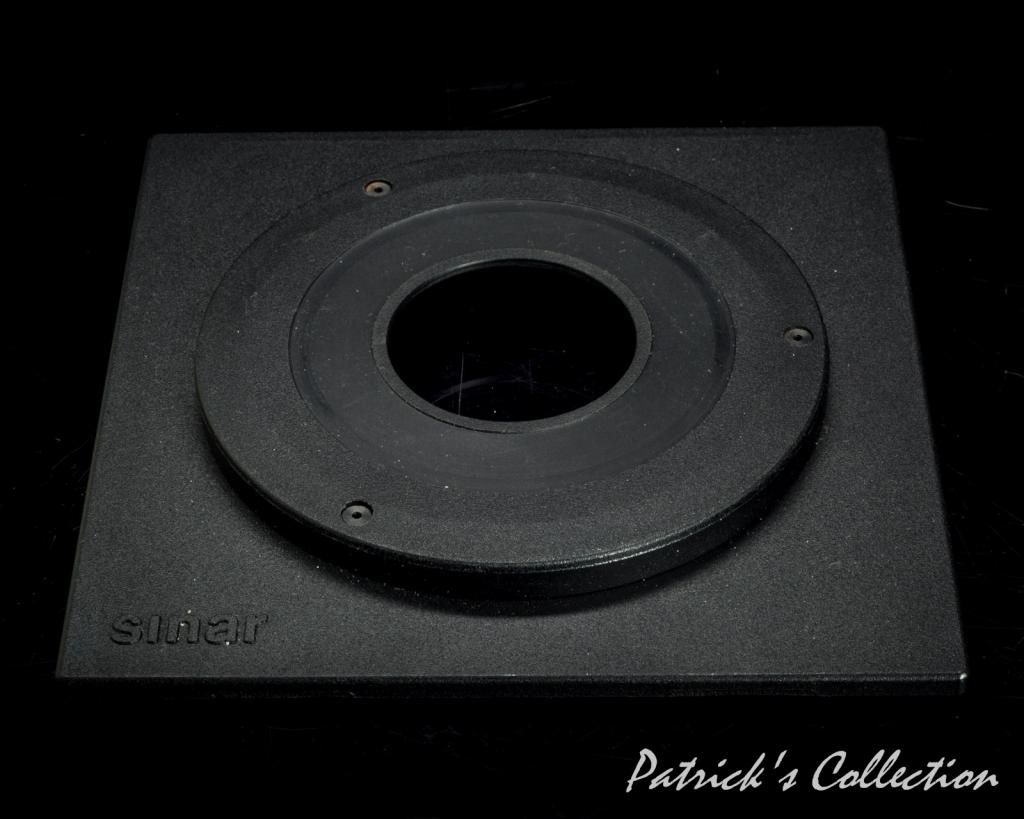

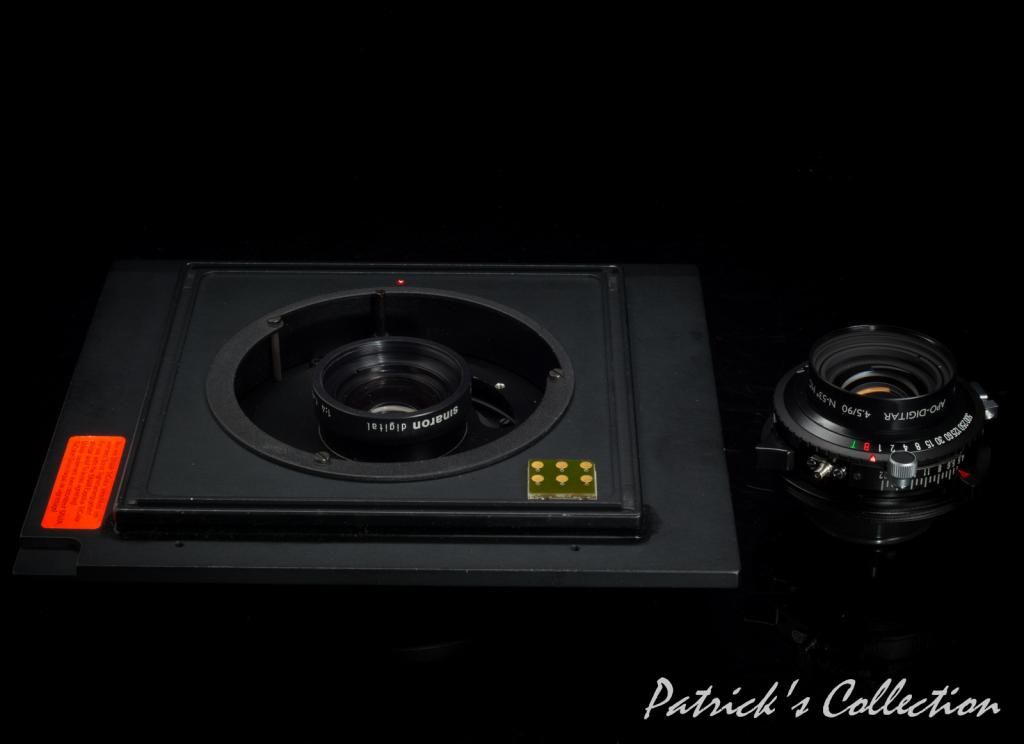

為了配合裝上傳統鏡間快門的鏡頭使用系統, Sinar推出了一種凸出的鏡板以免阻礙鏡後快門操作, 亦可在不用鏡後快門時繼續用鏡間快門工作。

其他鏡系的配合

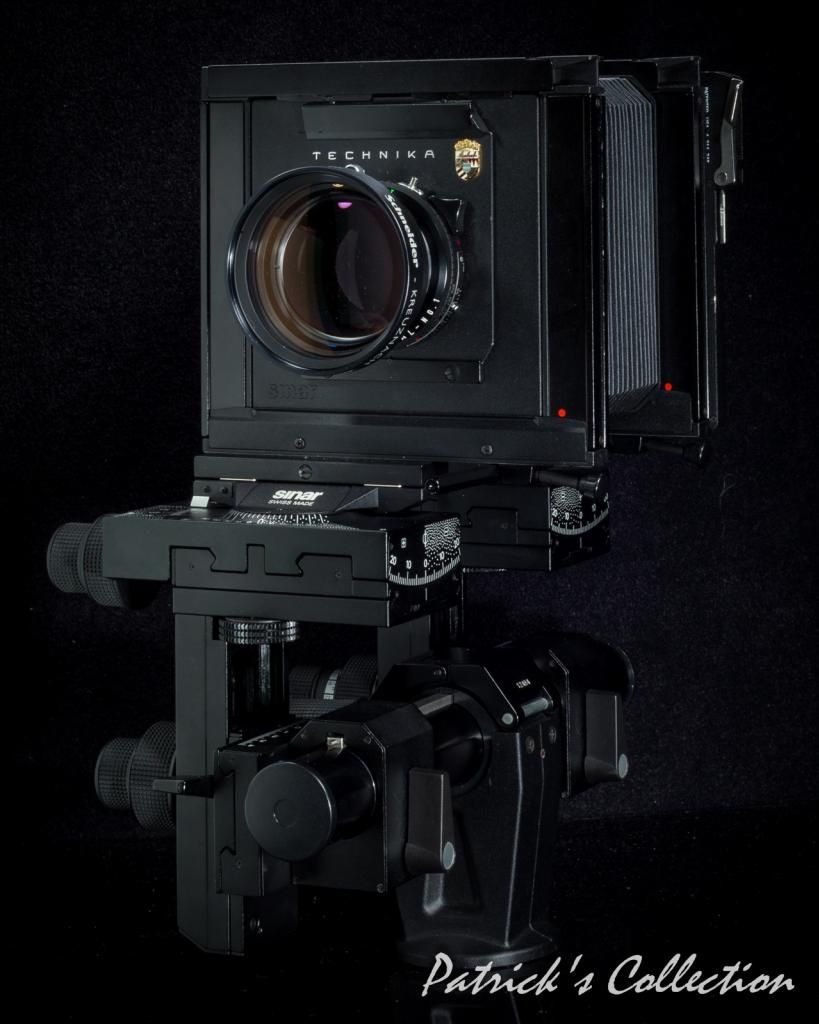

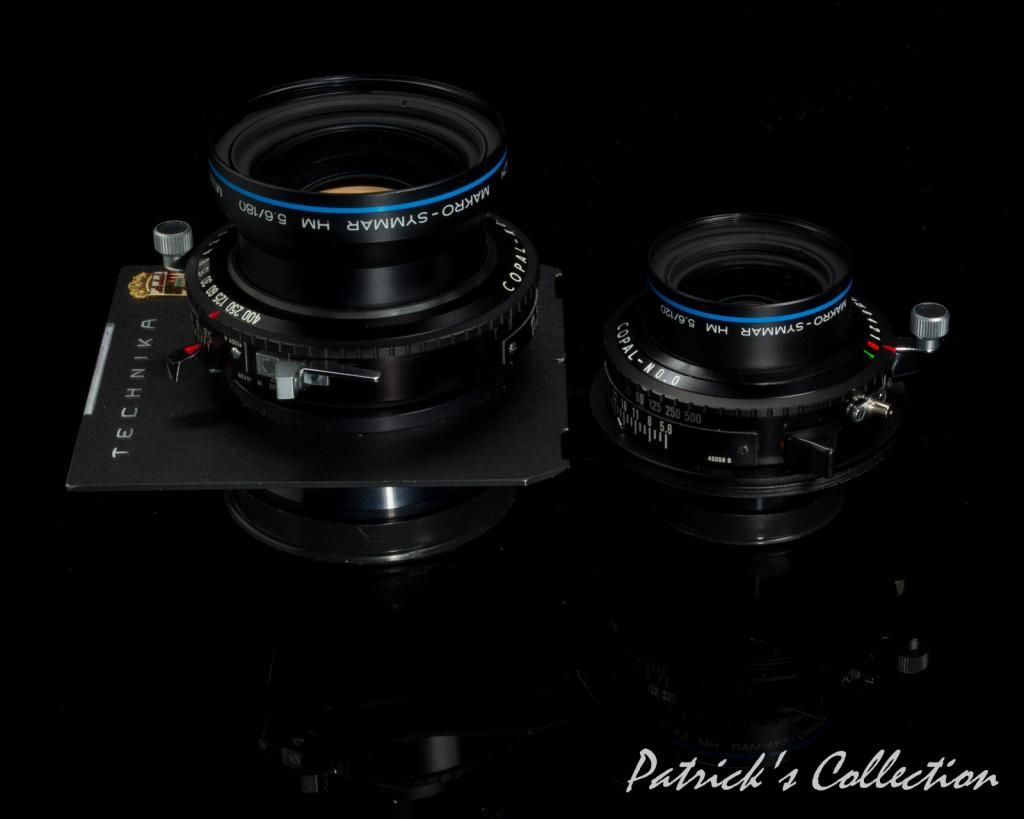

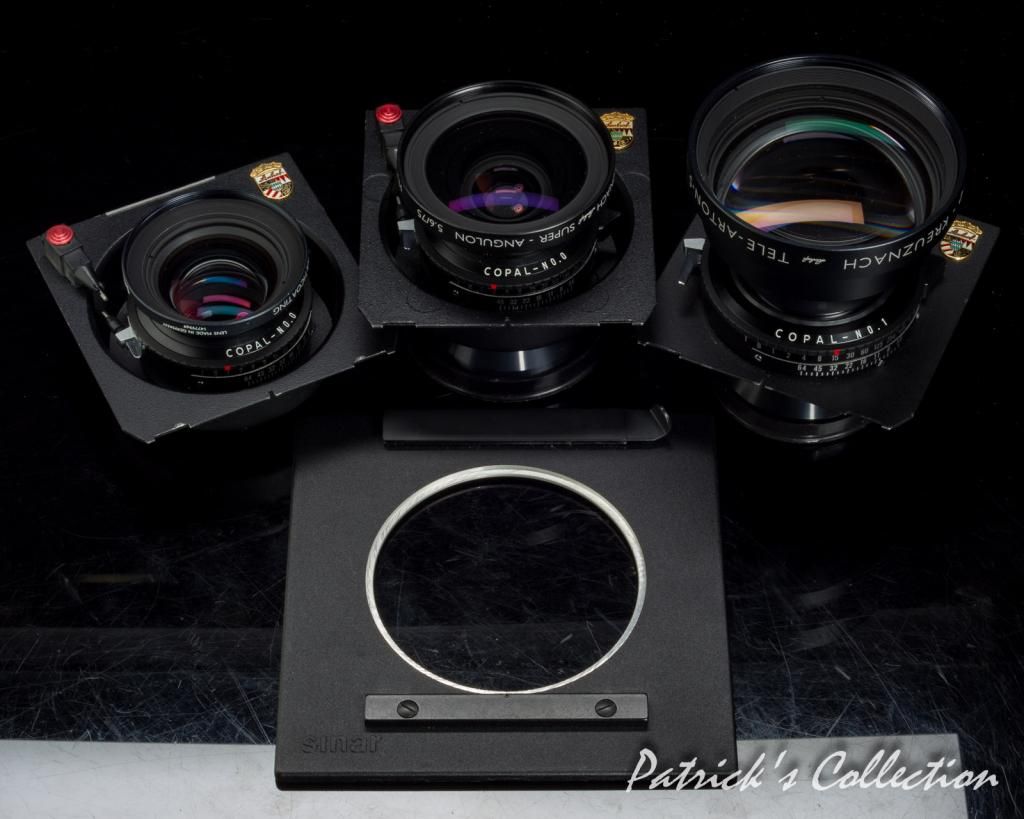

除了使用裝在Sinar鏡板上的鏡頭外, Sinar也生產了配合 Linhof Technika 鏡系的轉接板。因為 Technika鏡板細得多所以在儲存上方便得多, 同時是兩機系兼容, 所以在用傳統的機械快門鏡頭的時候我多會在Technika鏡板上用。

AUTO門算是什麽呢, 我郤認為缺Expolux不算Sinar用家呀 ...開玩笑!
本帖最后由 Amoebahydra 于 2013-8-31 13:50 编辑

搬凳子听讲课

缺AUTO门不算SINA的用家啊。
全机后操作的机器嘛。

鏡頭

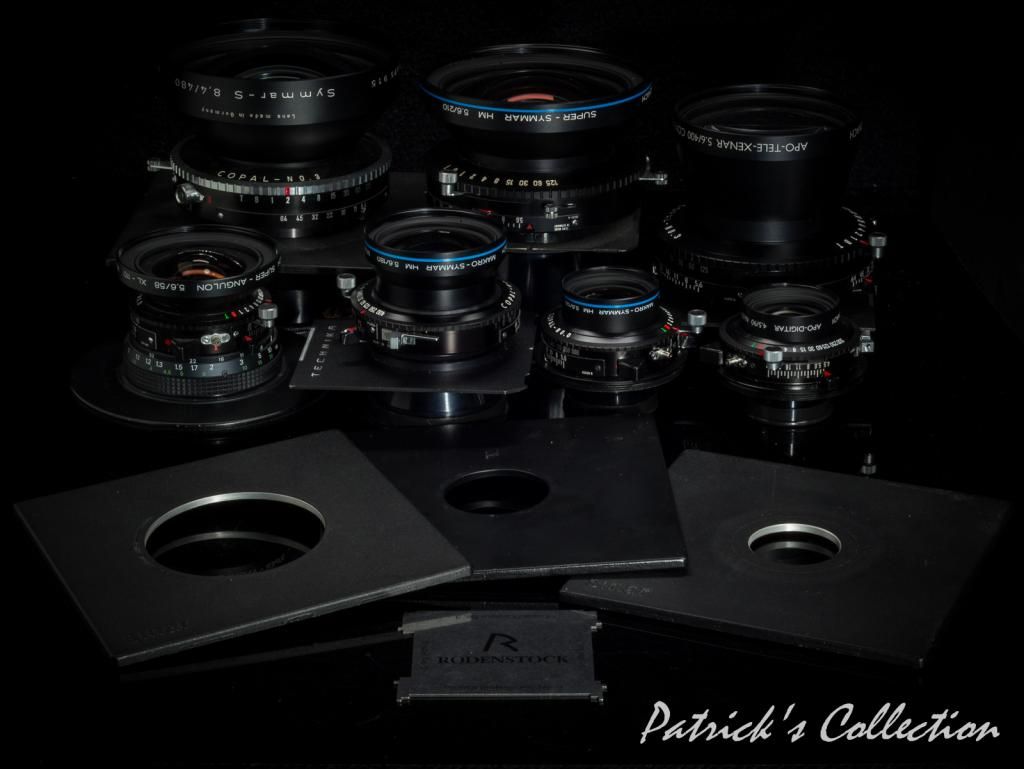

在Sinar P2上使用的鏡頭是需要裝在 Sinar 的鏡板上才能使用, Sinar 提供了0, 1 及3號的鏡板以配合使用0, 1, 及3號鏡間快門的鏡頭使用。



Sinar 的鏡板尺寸跟 Horseman的一樣, 所以是兼容的。

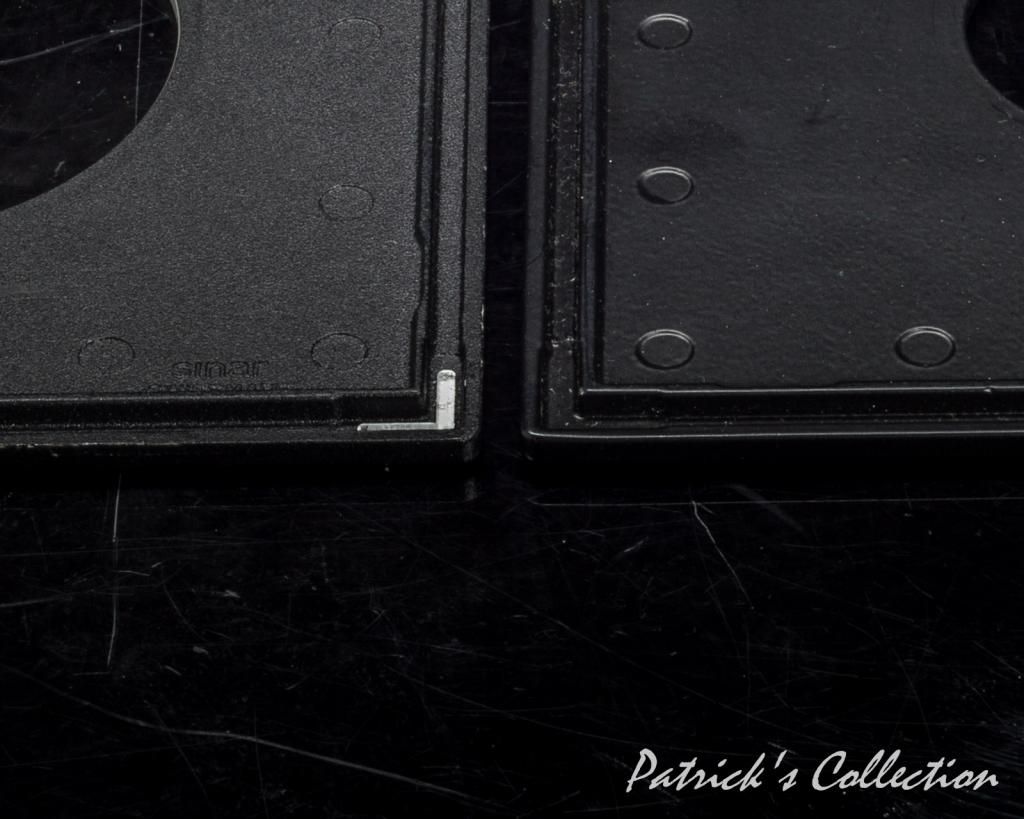

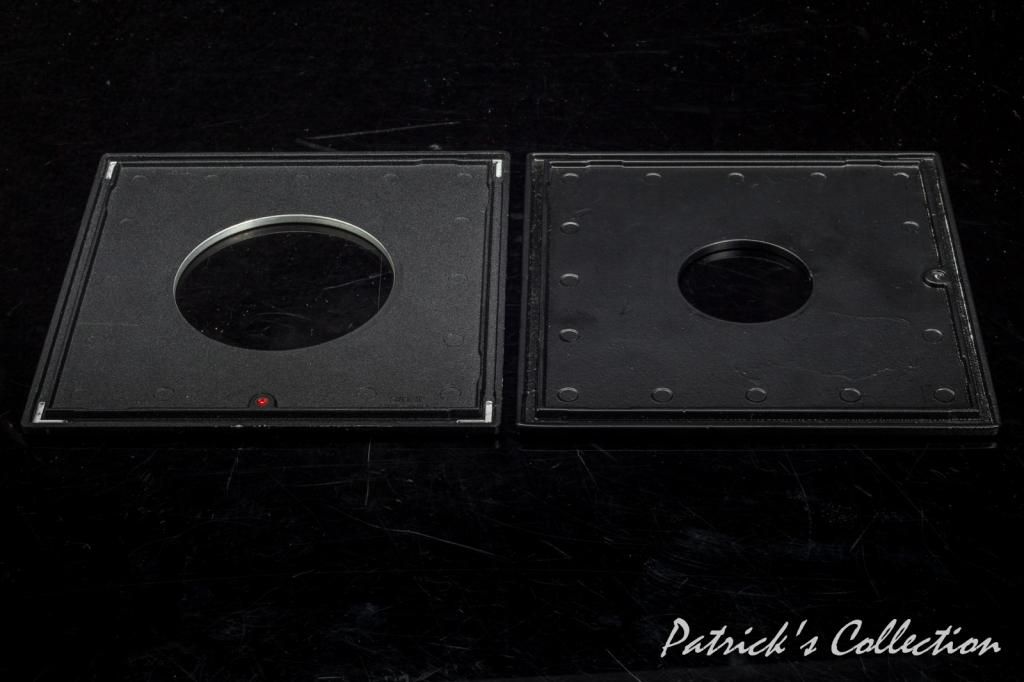

但在要求準確的工作, 我還是建議使用 Sinar 的鏡板。在下圖左面的是Sinar鏡板而右面的是Horseman鏡板。我們可見到 Sinar鏡板的四角都有一個L型的平面較準位以確保鏡板是絕對準確地吻合Sinar P2的前板, 而 Horseman的鏡板就沒有類似的凸出較準位。

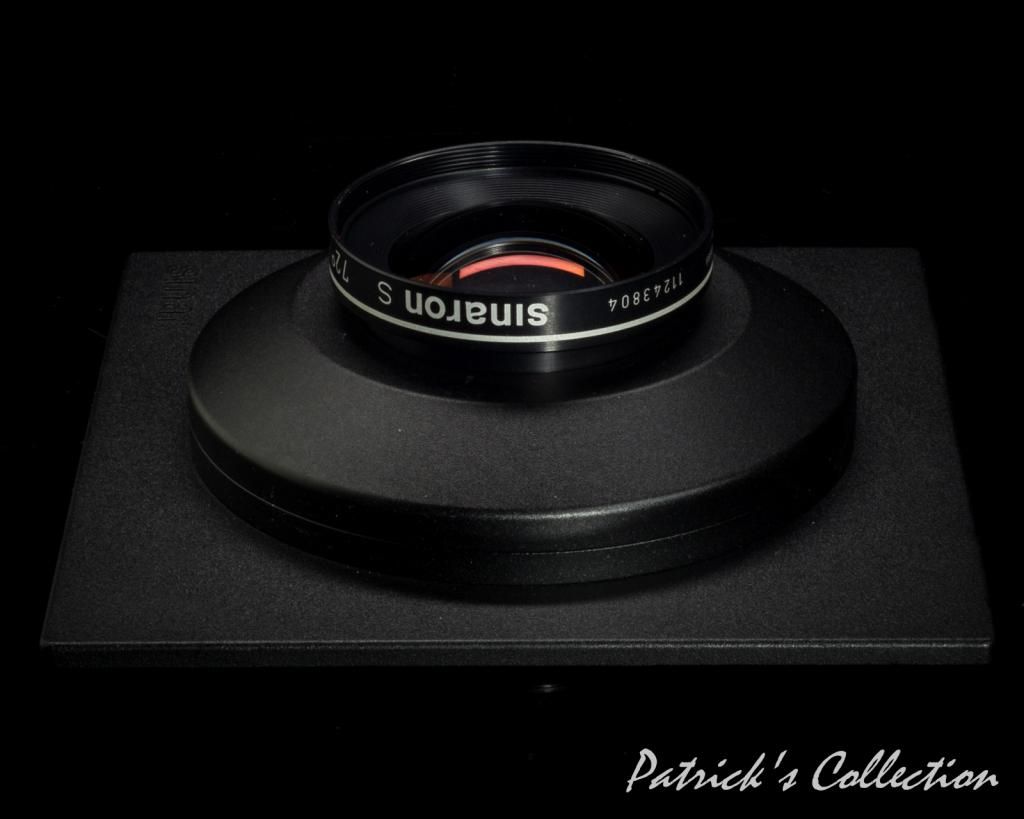

Sinar 還有一種0號的凹板以供廣角鏡使用, 隨板還附送一短失打繩。



當然在使用廣角鏡時可配合廣角皮腔以能在廣角拍攝時有更多移軸的空間。

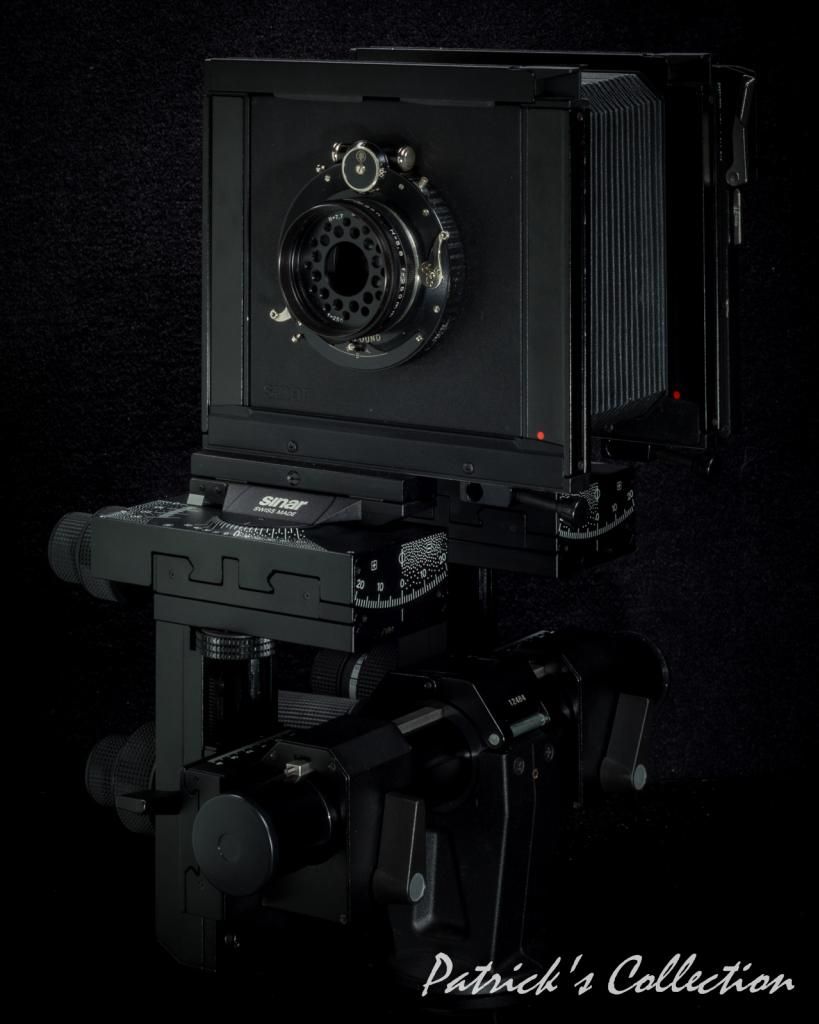

Sinar P2 也可配合特殊鏡頭如微距鏡作微距拍攝 …



配合柔焦鏡作人像拍攝。



在使用數碼後背時, 因為影像平面巳從三層不同位置的藥膜而改為一個平面配Bayer filter的感應器, 所以要求高解像度時就要改用數碼鏡。除了 RGB 波長的光線都落在同一平面外, 這些數碼鏡也設計成最佳的工作光圈也是最大光圈值以能改進diffraction-limited表現(光圈愈大繞射就愈小)使能有更佳解像力。

景深控制

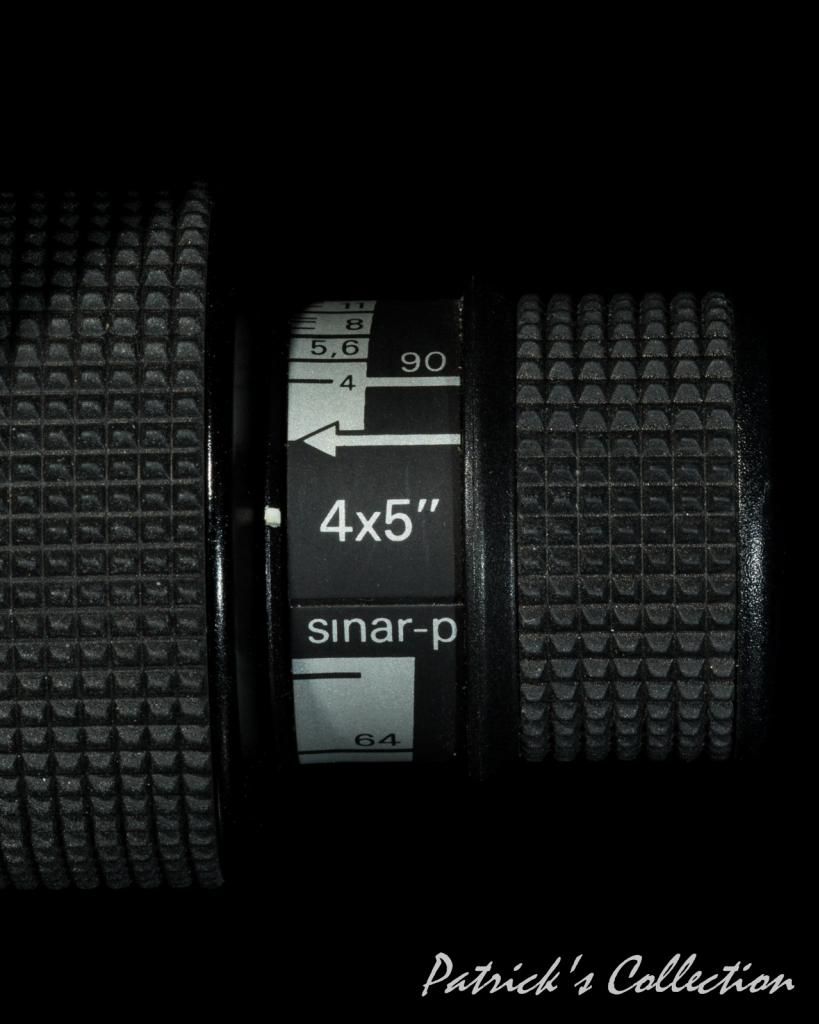

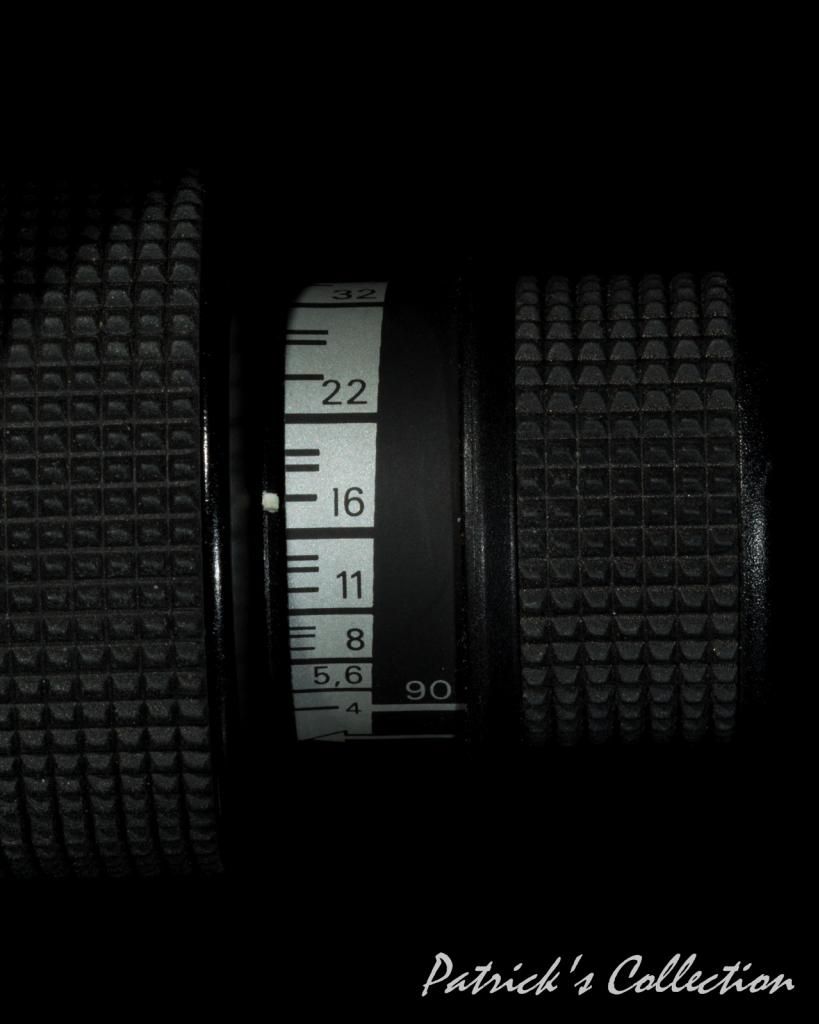

Sinar P2是有一個輔助計算景深的裝置。在微調對焦鈕(後板下面的同軸旋鈕的中軸鈕)上是有一個景深環, 首先對準所須對焦清晰的遠方位置再轉動這個景深環至到箭咀的位置接合對焦鈕上的白點位置, 然後再調焦至近方位置再讀上對焦鈕上的白點位置所指景深環上的光圈值。在鏡頭上設定這光圈值,再將微調對焦鈕調至最遠和最近的一半位置上。

黑角的觀察

普通的相機很少會有移軸的裝置, 所以一般都不用考慮成像圈的問題; 就算移軸鏡都早已匹配好不能過度傾移,所以不需要留意黑角問題。但在使用座機, 能提供的自由度實在太大; 像塲不夠的鏡頭, 過度的傾移都會做成黑角。

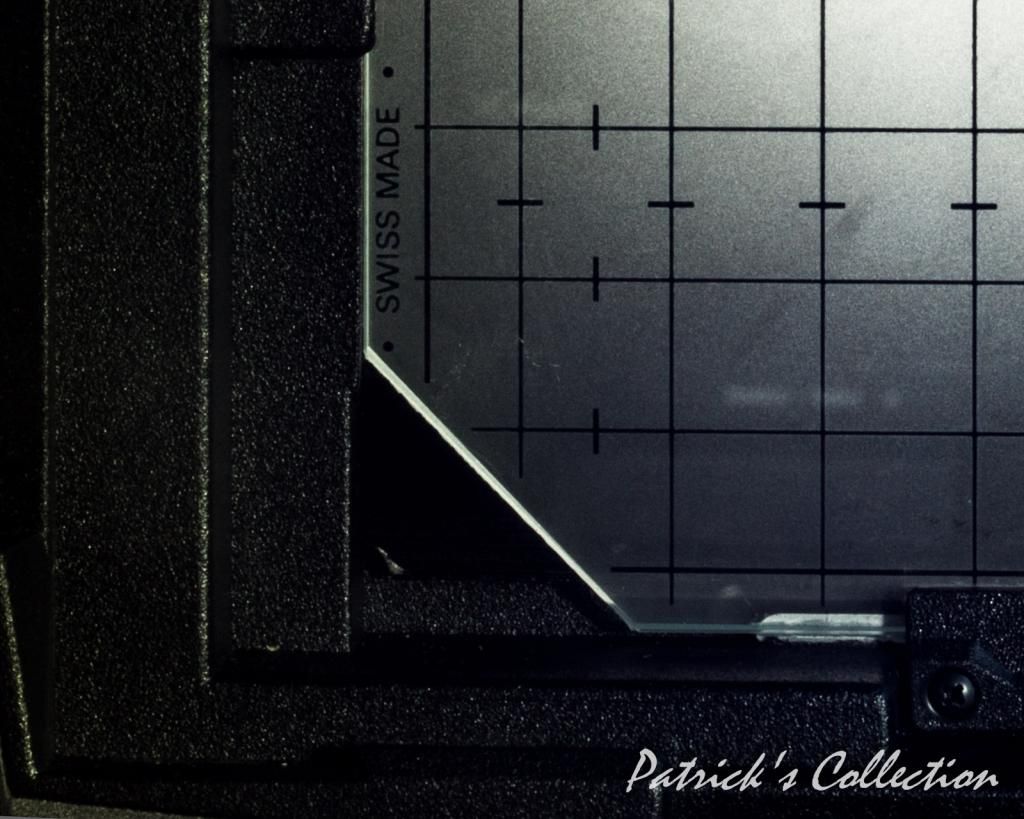

Sinar P2的後背磨砂屏的四角都有一個三角形的缺口, 當光圈收細到工作光圈後可利用這四個缺角來觀察是否有黑角出現。當黑角出現時可用其它方法補救如改變前板移軸至後板移軸(因後板移軸光軸始終都在菲林的中心位置), 更換更大像塲的鏡頭等等。

對焦及影像控制操作

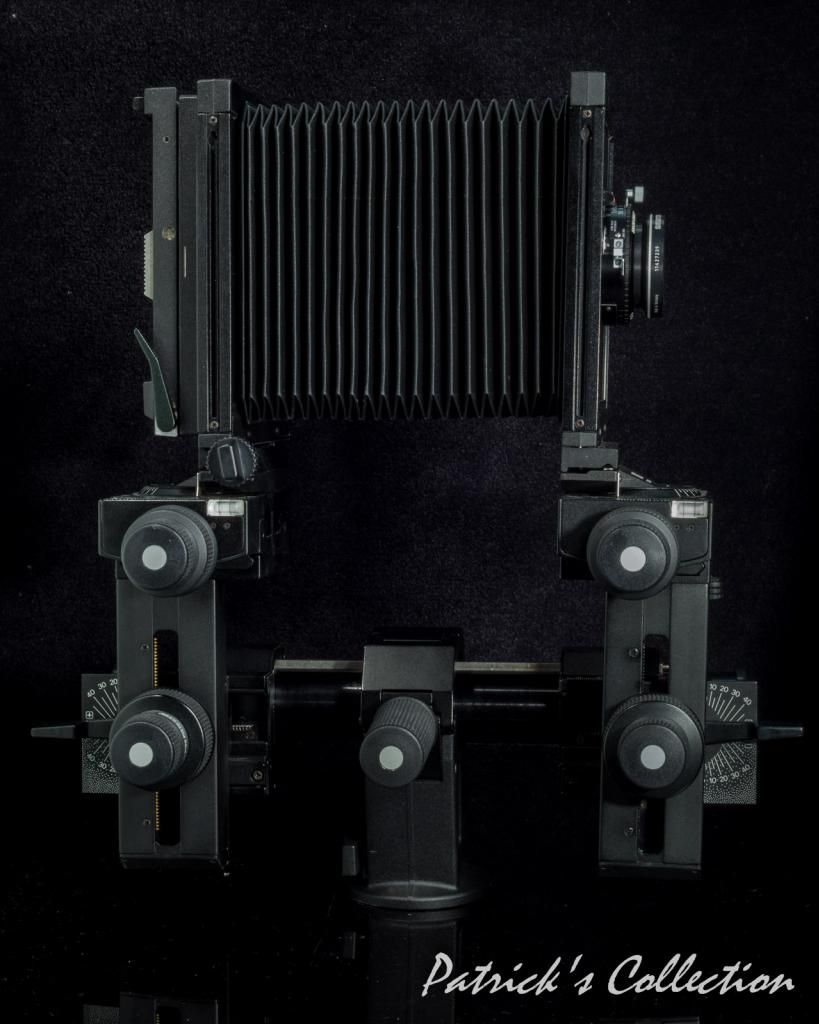

Sinar P2的操作是由二個gear drive操作的橫向移動(lateral shift)轉輪(thumbwheel), 四個gear drive操作的同軸雙效能旋鈕, 再加上兩個對焦粗調鎖鈕及兩個傾仰的粗調鎖桿來控制; 它們以前後板分成對稱的兩組來操控相機。當然機身也可以鬆掉單軌鎖沿X軸旋轉設定再行鎖上。



對焦操作 (Focusing)

在對焦操作時, 先鬆開前/後板下面座機軌旁邊的對焦粗調鎖鈕再移動前/後板至達到影像大致清晰的位置再鎖上。



跟着用前/後板下面一個同軸雙效能旋鈕的中軸鈕調節控制-15至 +30mm的對焦微調範圍以違到最隹對焦點,



傾仰影像控制 (Tilt movement)

在前/後板是可以利用沈栢定律(Scheimpflug Law)控制對焦平面的投放, 利用對焦平面的投放既可拍攝到普通相機所不能拍攝到的清晰範圍也可選擇加重模糊主體平面外的景物。前板移動是不會影响透視感而後板移動則會改變透視感。
因為Sinar P2 是使用非對稱性傾仰移動, 所以在對焦傾仰配合上是非常容易。Sinar P2的後背磨砂屏上是有四條縱橫的虛綫, 只要選擇清晰平面最近遠方的水平虛綫位置對焦再旋動前/後板上面的同軸雙效能旋鈕的中軸鈕來使整個對焦平面清晰就可以了; 這省郤了其它座機的反覆對焦/調焦操作。

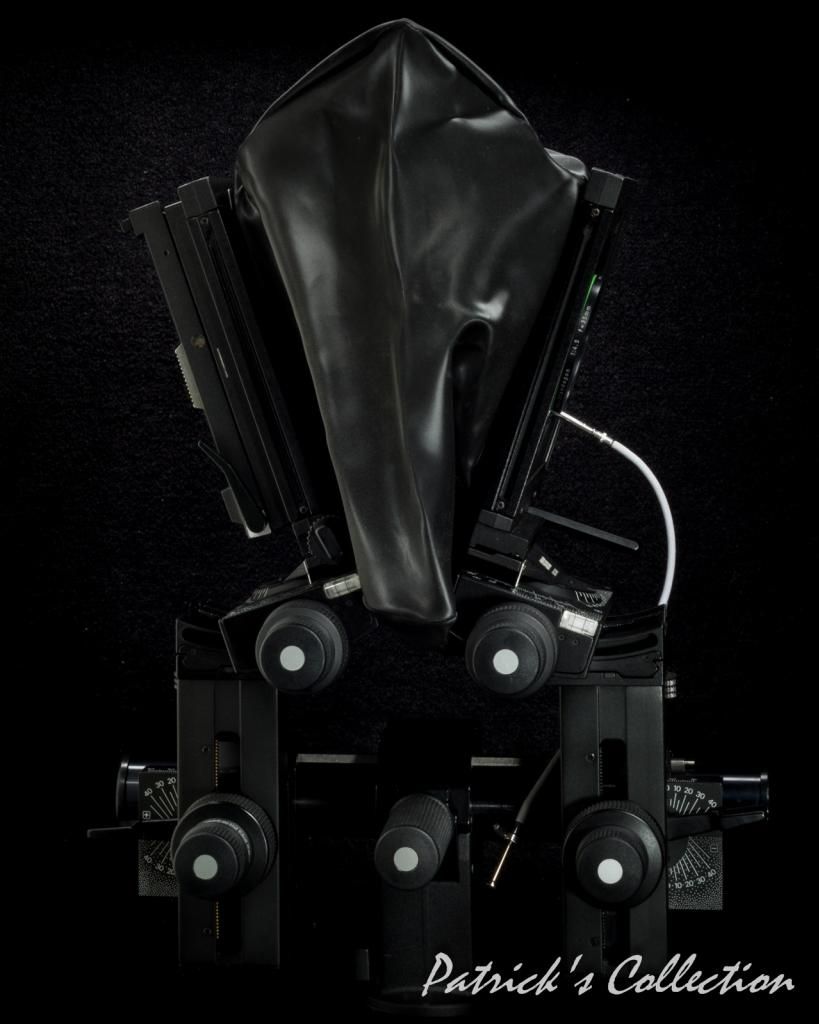

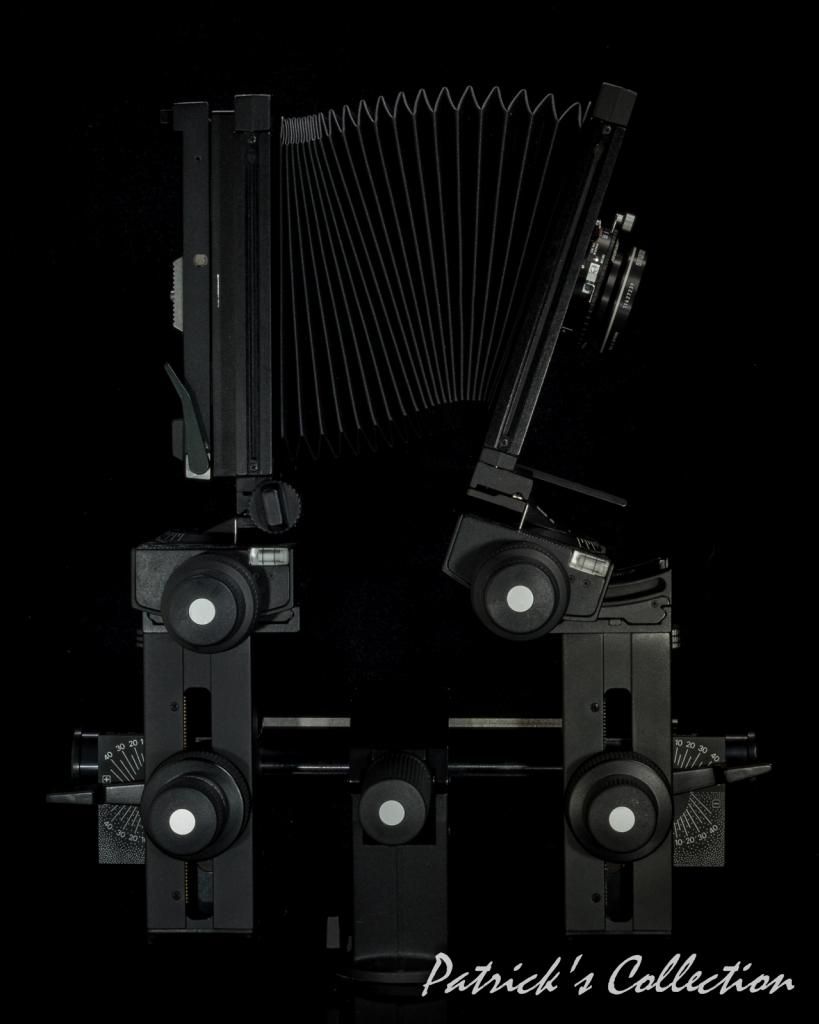

在下圖可見鏡頭在傾仰移動後始終都停留在鏡板的中部位置, 所以對焦並未因為移動而受到影响。

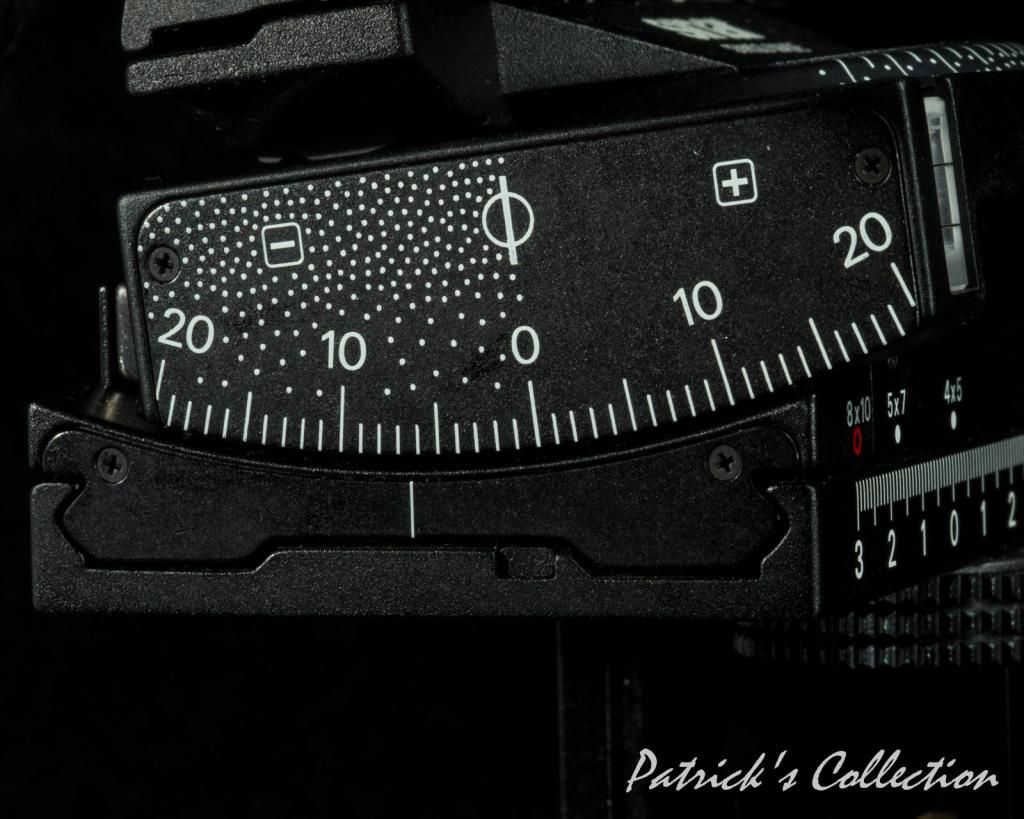

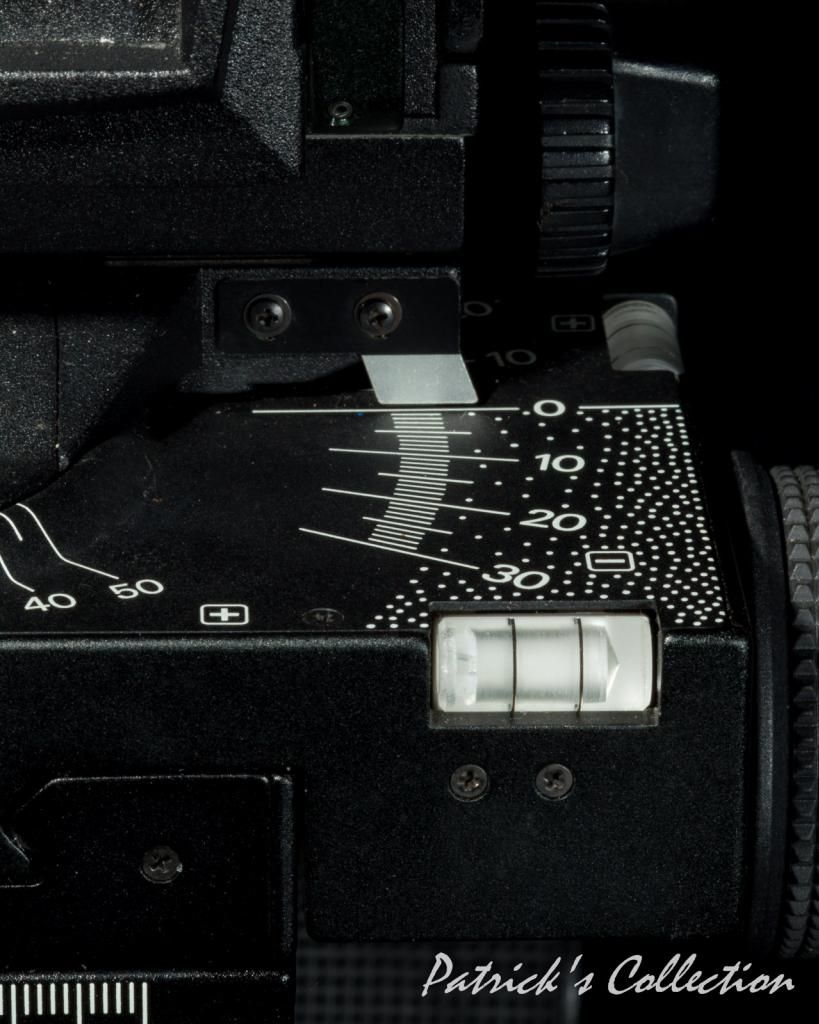

這個中軸鈕可作+/-20°微調範圍的的傾仰(tilt)。

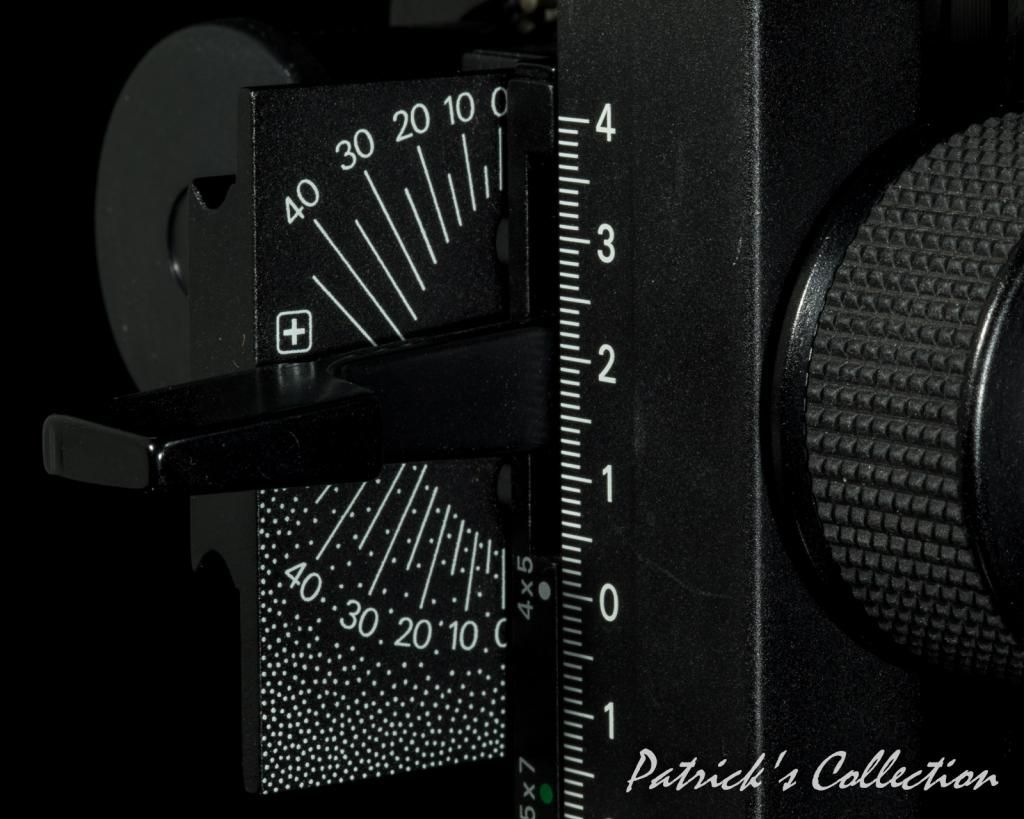

倘若+/-20°傾仰度還未足夠, 在前/後板下面還有一傾仰的粗調鎖桿, 鬆開這桿還可附加 +/-40°以達致+/-60°的調控範圍。



水平擺動(swing)

水平擺動也是利用沈栢定律來投放對焦平面的; 同樣要留意的是後板擺動是會改變透視的。操作也大致和傾仰控制一樣, 但這時郤要選擇清晰平面最近遠方的垂直虛綫位置對焦再旋動前/後板上面的同軸雙效能旋鈕的外環來使整個對焦平面清晰。

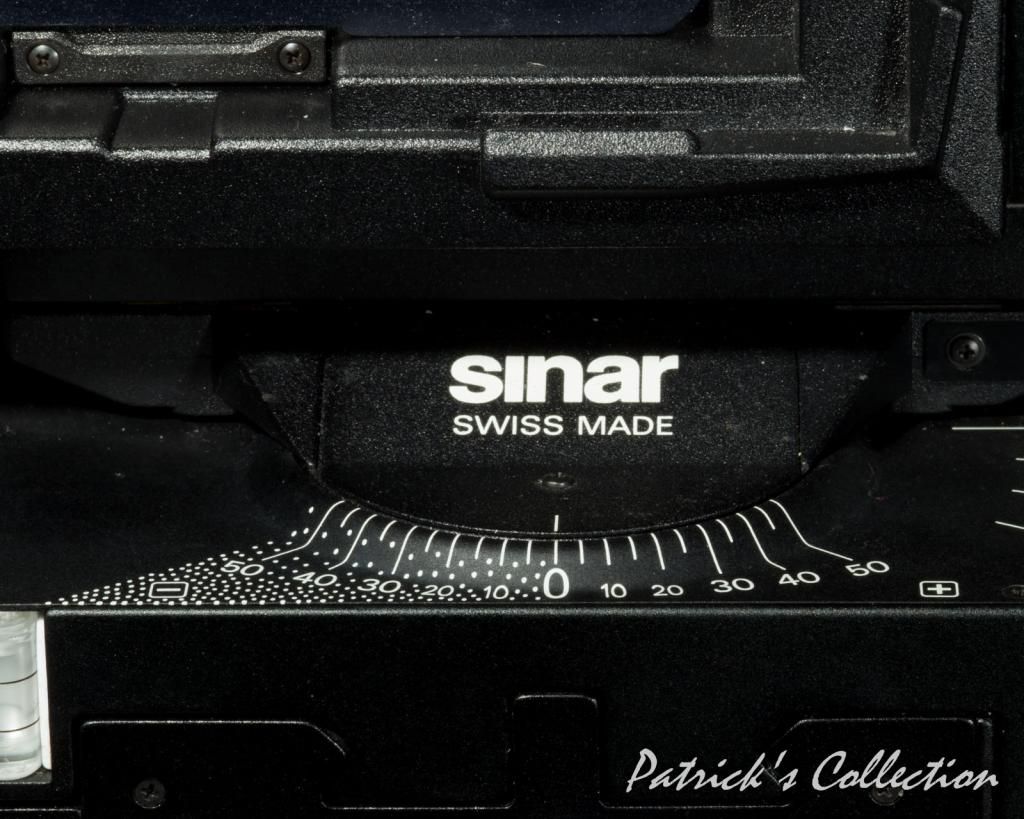

外環可控制左右各50°的水平攞動(swing)。



垂直升降(vertical shift)

當要拍攝高的建築物而又不想有放射性透視時就可利用前/後板或前加後板配合垂直升降來拍攝。

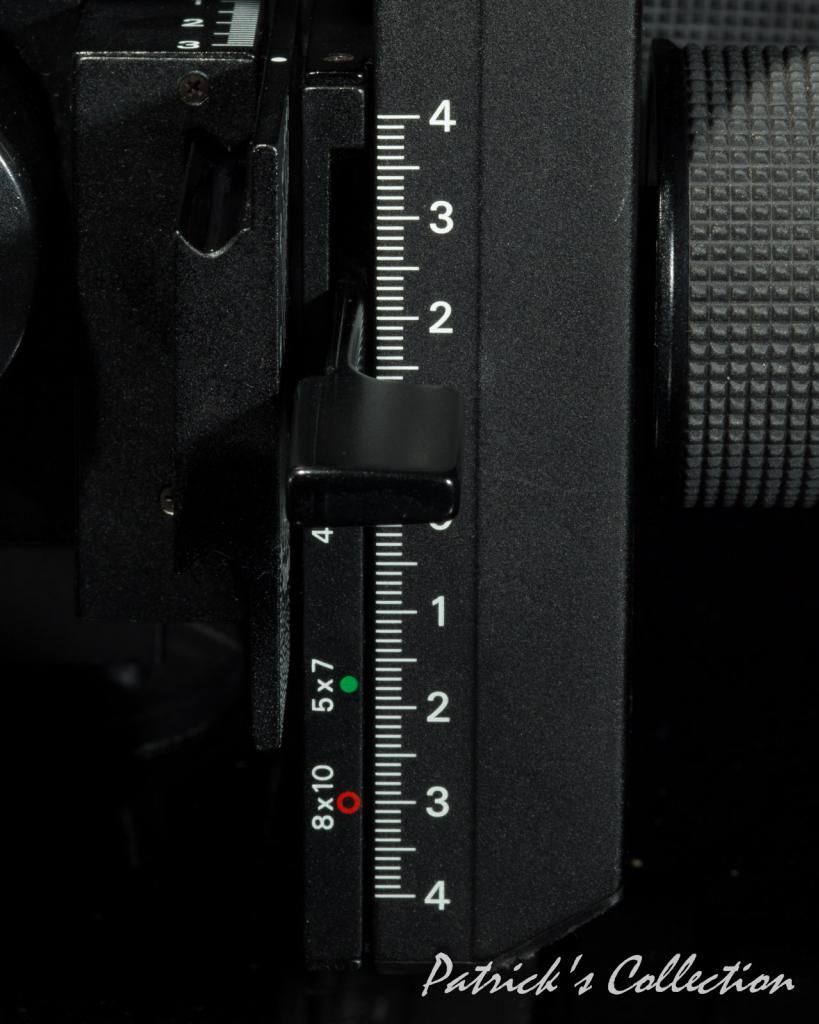

前/後板下面的同軸旋鈕的外環是用來控制前/後板的垂直升降(vertical shift), 其操作範圍為+/- 40mm; 當然亦可利用傾仰相機的單軌配合前後板傾仰以延長等效垂直升降範圍。



橫向移動(lateral shift)

當拍攝後面有鏡面的景物時, 若果不想連自已也拍攝到照片內可利用橫向移動(lateral shift)來拍攝。

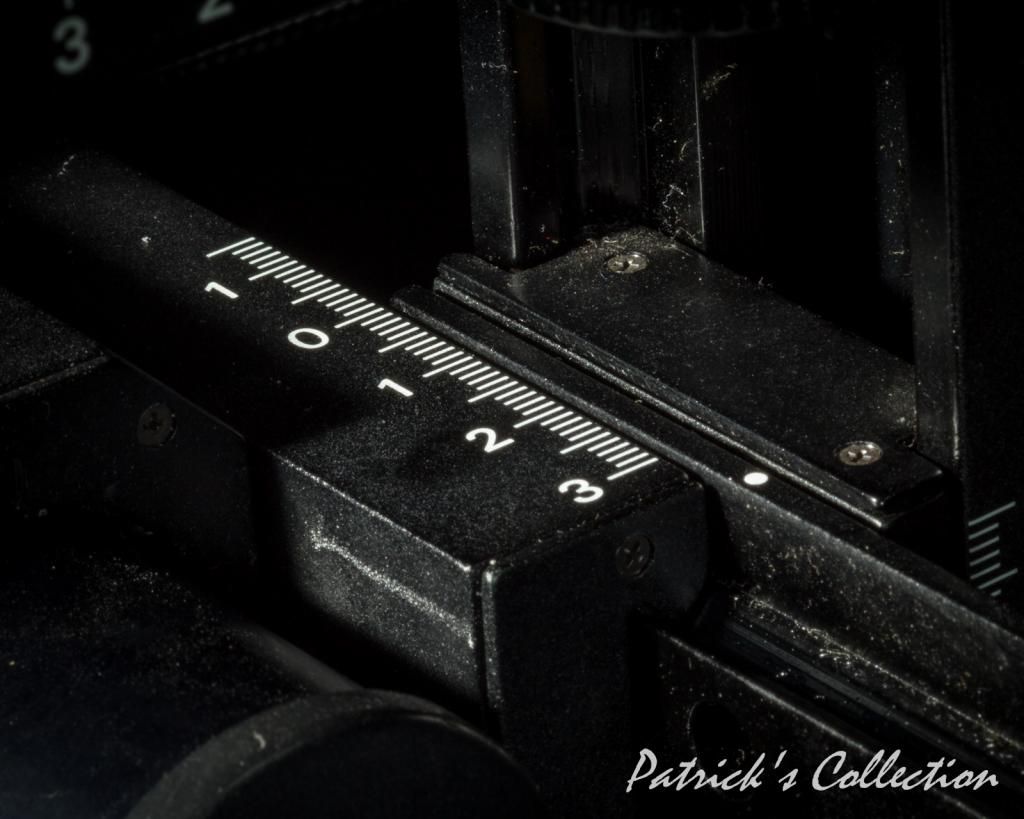

前/後板各在一個橫向移動(lateral shift)轉輪可作+50mm至-30mm橫向移動控制。

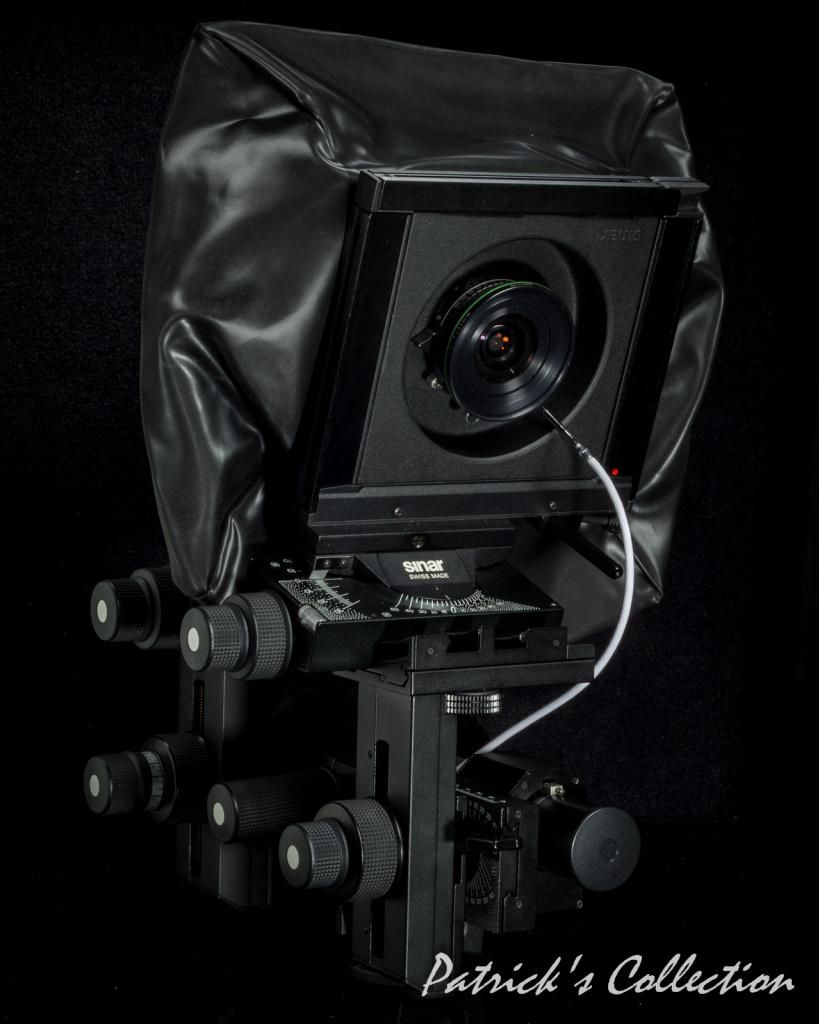

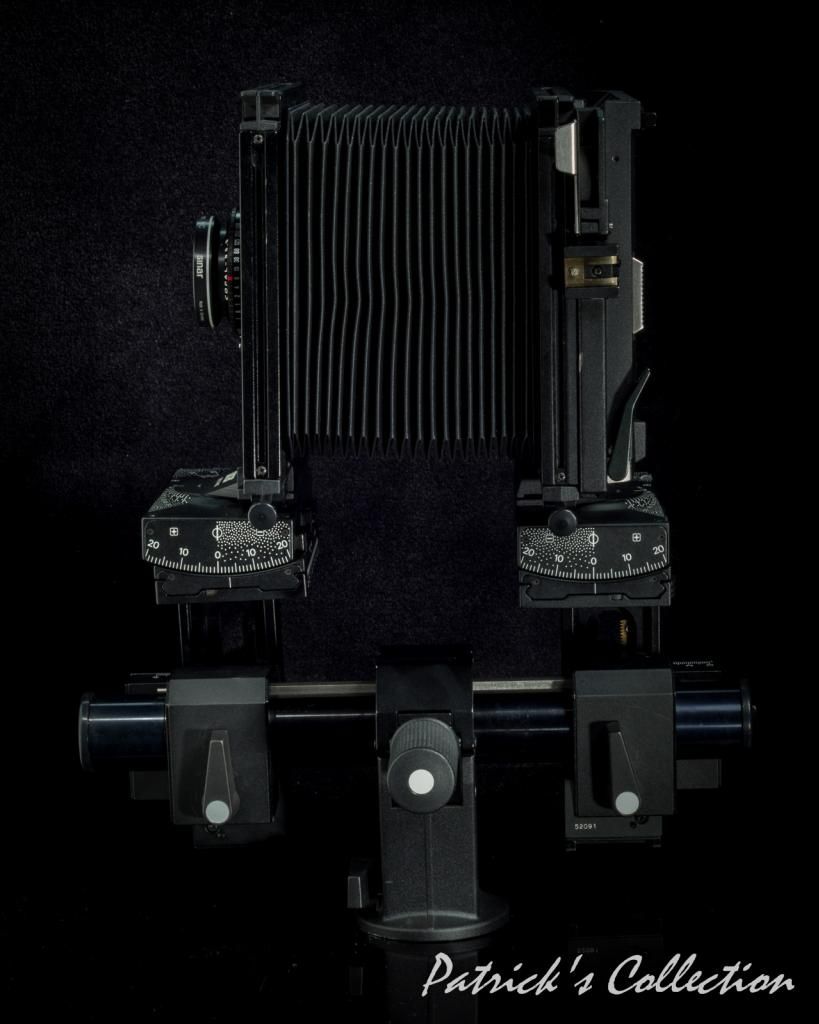

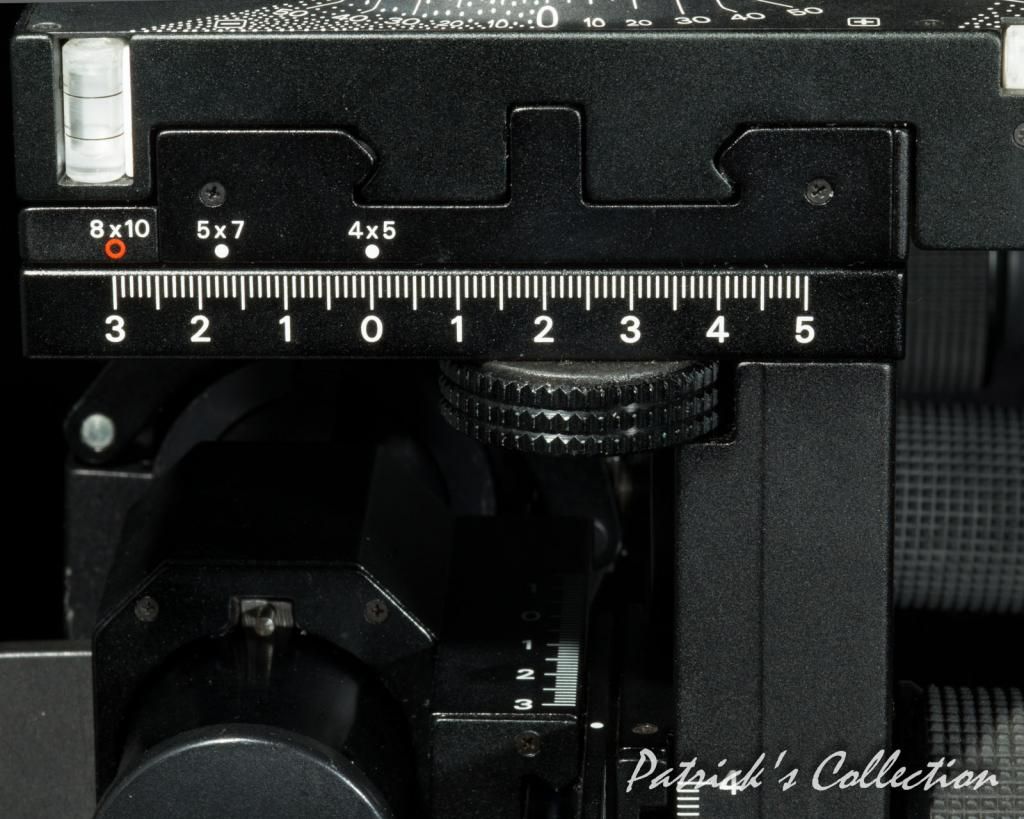

Sinar P2 是瑞士 Sinar 厰在 1984 年開始研發及生產的單軌座機, 加上不同的皮腔及後板就可轉換成 4x5, 5x7 或 8x10 幅度。機身上不同位置巳有不同的設定位給這三種片幅。Sinar P2 是我現時最喜歡使用的單軌座機。



單軌座機的優點就是可通過傾仰 (tilt), 平移或升降移動 (lateral & vertical shift) 或水平擺動 (swing) 來控制影像。在 tilt 及 swing 控制上一般相機因為採取了片幅中部擺動的方法所以要用反覆累進的對焦及擺動操作才可獲取清晰的影像, 但Sinar P2 座機的前後板都採用了專利的非對稱式擺動所以可一次對焦及擺動就能獲得清晰的影像。另外一般座機在設定對焦及擺動後都須要鎖緊設定, 所以不免有些微轉動而令到不能獲取最隹清晰度; Sinar P2 則採用了自鎖式齒輪傳動(gear drive), 在對焦及擺動設定後完全不用再鎖緊設定所以看到的就是能獲得的清晰度。
